第三章 维护与保养
c)
酒精箱被充满后重新把盖子盖好，插好感应器接头，关闭前罩盖。
注意：①选用清洗液应注意其有关安全方面的信息以及是否适用于所选择锡
膏。
②清洗液不能含有杂质，已使用过清洗液要过滤后再用，以免堵塞清洗
酒精喷管的细小喷口。
3.4.1.2 清洗部分
1
．酒精喷管的细小喷口极可能被清洗纸的毛纱堵住从而喷不出酒或是喷洒
不均匀，影响了清洗所能起到的真实清洗干净的效果。当酒精喷管被堵住
时，用细小的钢丝（直径为φ0.28）轻轻导通即可；检查酒精是否喷射均
匀。
2．检查胶条是否与钢网完全平行接触，若不是完全平行的则应该调整。应
该检查两气缸运动是否正常，平衡，有无发卡现象；并做出相应调整。
3
．取出胶条将胶条各真空管清洗干净，若胶条变形或老化则应更换胶条。
建议：为了更好结合经济效益和清洗，印刷品质，现有许多客户会正反面使用
清洗纸，隆成公司建议清洗纸最多只能正反面各用一次，即要更换。否则，
会由于清洗不干净而严重影响印刷品质。
图 3-2 清洗纸安装
4．清洗用擦拭卷纸用完后应及时更换，更换方法如下：
a) 将清洗装置移动到起点位置；
b) 打开机器后盖，将已用过的脏卷纸从滚筒上取下；
c) 再将干净的清洗卷纸装到卷纸滚筒上；
d) 本机使用清洗卷纸的规格型号为：200-450-50.(清洗纸 200～450 长，
外径 50mm)
小心：1）若模板窗口堵塞，千万勿用坚硬金属针划捅，避免破坏窗口形状。应
将模板取下，用塑料刷和酒精进行清洗，再用气枪将窗口吹干。备用
气缸
干净卷纸
已用卷纸
气缸
擦拭板
酒精喷嘴
第三章 维护与保养
的模板应有专门存放的地方，避免损坏。
2）模板上、下两面磨损到一定程度使印到 PCB 板上的锡膏图形厚、薄不
均，此时应更换模板。

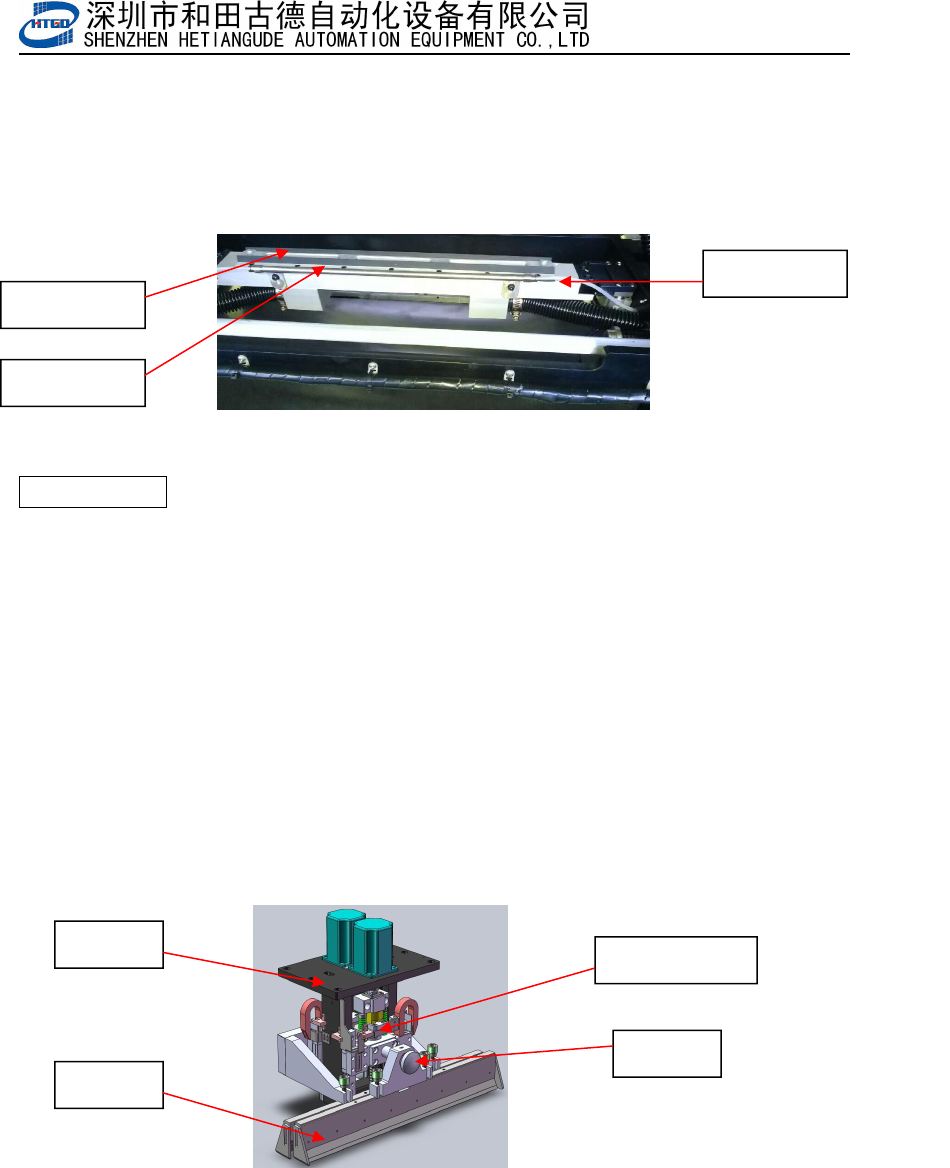

图 3-3 清洗部分
过滤管的清理：每月应打开机器后下部罩盖，过滤管位于 Z 轴支座下部，把过
滤管拆开，清理，清洁过滤网。
3.4.2 刮刀系统：
3.4.2.1 刮刀部分
1
．移动刮刀横梁到适合位置，松开刮刀头上螺钉
1
取下刮刀架；
2． 松开刮刀压板上螺钉 2，取下刮刀片；
3． 用棉布沾少许酒精，清洁刮刀压板和刮刀片；
4
． 重新将刮刀压板及刮刀片装到刮刀头上；
5． 如刮刀片严重磨损或变形应更换，更换方法同上。
3.4.2.2 刮刀驱动部分
1．对丝杆和线性轴承进行加油润滑。。
2．取下刮刀盖板,检查驱动刮上下运动的同步带是否张紧合适。
3
．检查用于驱动刮刀前后运动的同步带张力是否合适。
4．稍稍拧松同步带轮张紧座的连接螺栓。
5．根据需要调节张紧座的位置。
真空管体
喷气管
清洗擦拭条
刮刀片
刮刀座
压力测试
螺母
第三章 维护与保养
6．拧紧同步轮张紧座上的连接螺栓。
7．感应电眼是否应有锡膏的沾污而不灵敏。
注意：①调整时不能使同步带伸长变形。
②同步带调整时应避免由张力引起的共振现象。
图 3-5 刮刀驱动部分
3.4.3 印刷工作平台部分
3.4.3.1 工作平台
1．用干净的棉布沾少许酒精对顶销，支持块，工作平台进行清洁；
2．对 X，Y1，Y2 的感应器进行清洁；
小心：不要使用有机溶液：氨水、苏打水或苯清洁传感器。
3．取下工作台前盖板，用干净的棉布清洁导向杆及直线导轨；
4．清洁并润滑直线导轨；
5．步进马达要清洁润滑马达导程螺杆轴。
注意：
两运输导轨的平行度以及与工作平台的平行度在出厂前已调试好。
图 3-7 印刷工作台及运输导轨
刮刀横梁
工作平台
驱动马达丝杆
顶销
运输同步带
支撑块
中间压板
工作平台
