第三章 维护与保养
6．拧紧同步轮张紧座上的连接螺栓。
7．感应电眼是否应有锡膏的沾污而不灵敏。
注意：①调整时不能使同步带伸长变形。
②同步带调整时应避免由张力引起的共振现象。

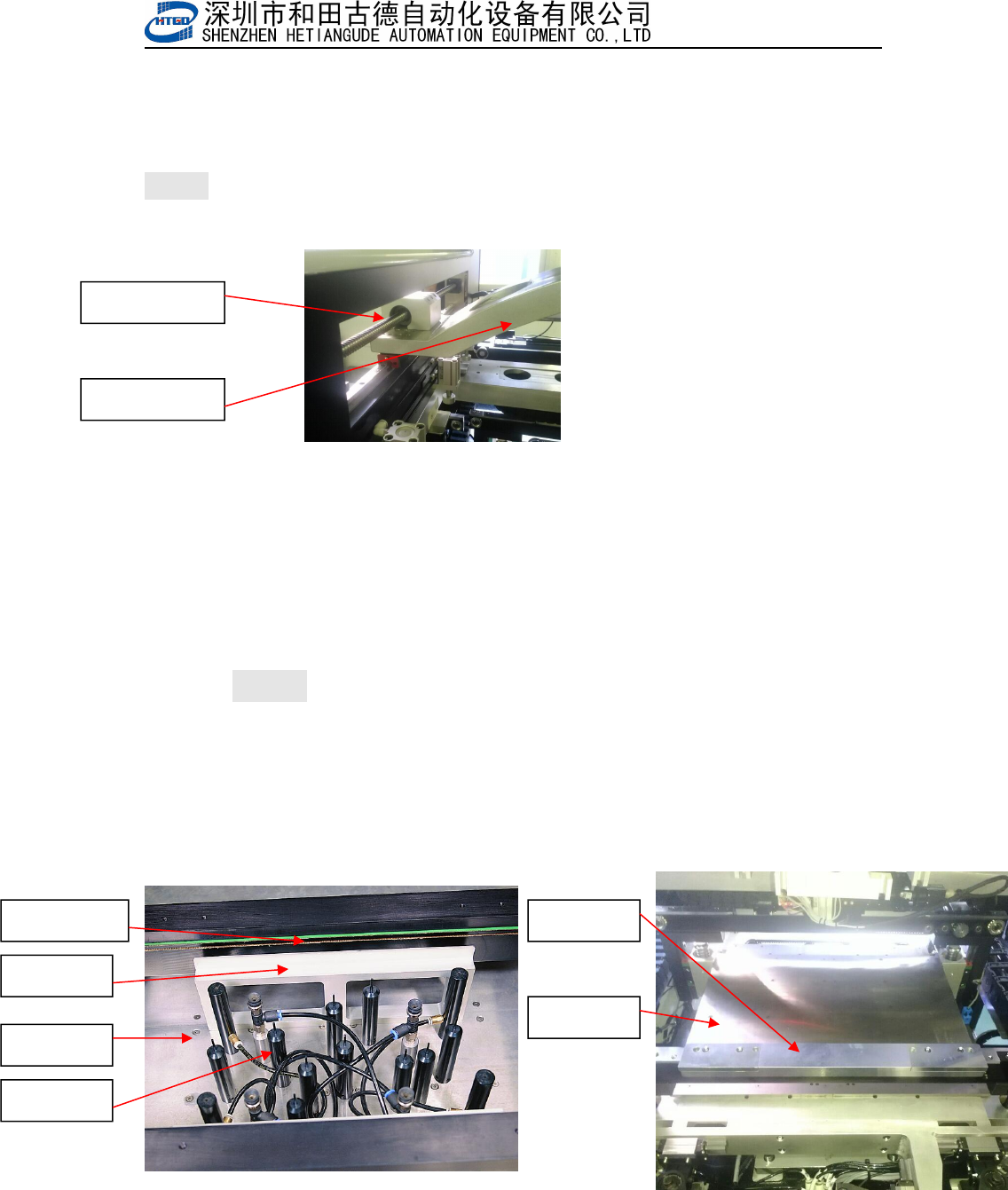

图 3-5 刮刀驱动部分
3.4.3 印刷工作平台部分
3.4.3.1 工作平台
1．用干净的棉布沾少许酒精对顶销，支持块，工作平台进行清洁；
2．对 X，Y1，Y2 的感应器进行清洁；
小心：不要使用有机溶液：氨水、苏打水或苯清洁传感器。
3．取下工作台前盖板，用干净的棉布清洁导向杆及直线导轨；
4．清洁并润滑直线导轨；
5．步进马达要清洁润滑马达导程螺杆轴。
注意：
两运输导轨的平行度以及与工作平台的平行度在出厂前已调试好。
图 3-7 印刷工作台及运输导轨
刮刀横梁
工作平台
驱动马达丝杆
顶销
运输同步带
支撑块
中间压板
工作平台
第三章 维护与保养

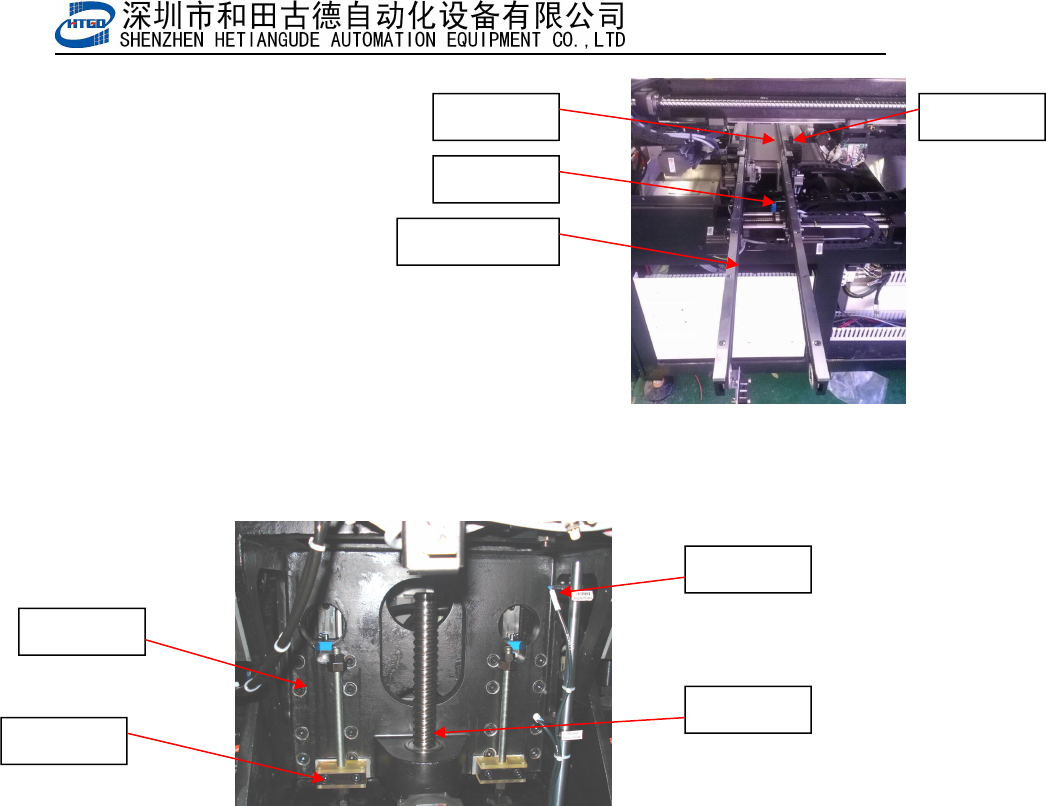

图 3-8 工作台驱动部分
3.4.3.2 Z
轴升降：
1．清洁机器内部脏乱的东西,如锡膏渣；
2．清洁并润滑升降丝杆和导轨；清洁各电眼。
3．检查各保护 Z 轴安全性的零件调节是否合理：如防撞螺母，各安全电眼。
图 3-9 Z 轴升降部分
3.4.3.3 运输导轨
1．检查侧夹机构是否运动平稳，浮动结构的是否有发卡现象，检查侧夹机构
部位是否残留锡膏，必须经常进行清洁润滑。
2．检查运输导轨用于限位取像的阻挡螺钉磨损情况，到取像位置时，两中
间压板的平面度，前后运输导轨的平行度。
3．检查气缸磁性开关是否正常
4
．动导轨中间压板要求活动灵活，不能有残留锡膏，要进行检查与清洁，
5．调整运输传送带的松紧。
6．对进出板电眼进行清洁。
7．上下导向导轨是否运动顺畅，并进行清洁润滑。
感应器
运输右导轨
工作台
导向导轨
防撞螺母
电眼
丝杆
中间轨道
第三章 维护与保养

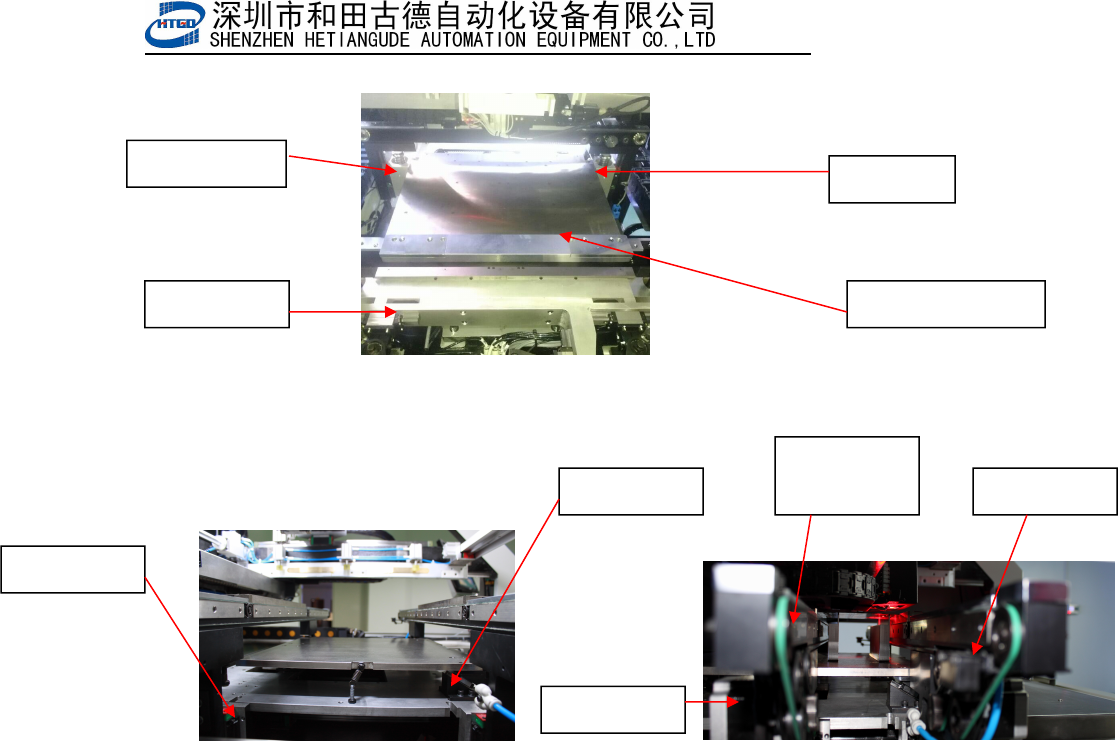

图 3-10 浮动结构中间压板
图 3-11 小平台与动导轨清洁润滑 图 3-12 运输传送带紧张
3.4.4 CCD 和 X 横梁
3.4.4.1 Camera Drive Y
检查 Camera Drive Y 向丝杆与导轨使用情况，并进行清洁润滑。
3.4.4.2 Camera Drive X
1．检查 Camera Drive X 向丝杆与导轨使用情况，并进行清洁润滑。
2．检查分光棱镜盒的光学玻璃是否有脏污，用不起毛的棉布沾少量酒精
擦拭干净。
3．检查挡板气缸是否有磨损漏气，磁性工关是否灵敏正常。
4．对各电眼进行清洁。
3．有必要时，对 CCD 光轴进行较正。
4．CCD 横梁进行全面的清洁。
工作平台
定导轨中间压板
微调结构
上下导向导轨
丝杆与导轨
小平台导轨
步进电机
进出板电眼
张紧轮
(调节螺钉）
