- 9 - 5. RF 12AS/RF16AS/RF24 AS (2) 7 9 10 12 13 14 15 20 22 23 25 19 16 18 4 6 32 33 45 34 29 31 39 41 42 44 35 37 38 26 28 61 67 66 63 65 64 60 74 75 69 52 54 55 57 58 71 73 70 68 83 82 82 77 78 79 80 81 72 62 1 3 76 4…

100%1 / 26
- 8 -
NOTE( 注記 ) #01....FOR RF12AS ＲＦ １２ ＡＳ 用
#02....FOR RF16AS ＲＦ １６ ＡＳ 用
#03....FOR RF24AS ＲＦ ２４ ＡＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-75338 FRAME_UNIT_12K
フレームユニット＿１２ Ｋ
1
2 401-79604 MAIN_FRAME_12K_ADC
メインフレーム１２Ｋ＿ＡＤＣ
(1)
3 401-67228 FEED_WHEEL_SH_08K
フィードホイールシャフト＿０８ Ｋ
(1)
4 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
(5)
5 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ ３
(1)
6 401-71153 SPONGE_FM
スポンジ ＦＭ
(2)
7 401-77383 SPONGE_FD_02
スポンジ ＦＤ ＿０２
(1)
8 401-72607 SPONGE_FH
スポンジ ＦＨ
(1)
9 401-75339 FEED_UNIT_12K
フィードユニット＿１２ Ｋ
1
10 401-75340 FEED_WHEEL_ASSY_12K
フィードホイール組＿１２ Ｋ
(1)
11 401-72610 SLIT_PLATE_12K
スリット板＿１２ Ｋ
(1)
12 401-72611 SLIT_PLATE_TAPE_12K
スリットプレートテープ＿１２ Ｋ
(1)
13 401-72609 FEED_GEAR_A_12K
フィードギヤ＿ Ａ ＿１２ Ｋ
(1)
14 401-67219 FEED_WHEEL_08K
フィードホイール＿０８ Ｋ
(1)
15 401-75341 PP_SENSOR_12K_UNIT
ＰＰ センサ＿１２ Ｋ ＿ユニット
(1)
16 401-75342 PP_SENSOR_12K_SUB_ASSY
ＰＰ センサ１２ Ｋ ＿サブ組
(1)
17 400-85419 SCREW M2X4
平小ねじ Ｍ ２ Ｘ ４（ＳＵＳ）
(2)
18 401-72617 PP_SENSOR_BR_12K
ＰＰ センサブラケット＿１２ Ｋ
(1)
19 401-62444 ETF PP SENS PCB ASM
ＥＴＦ ＰＰ センサ基板組
(1)
20 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(1)
21 401-72618 PP_SENSOR_COVER_12K
ＰＰ センサカバー＿１２ Ｋ
(1)
22 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ｰ４）
(2)
23 400-95428 SINGLE SIDE ADHESION TAPE50
シングル サイド アディッションテープ５０
(0.02)
24 401-75343 FEED_GEAR_ASSY_12K
フィードギア組１２ Ｋ
(1)
25 401-67202 FEED_GEAR_E_08K
フィードギア Ｅ ＿０８ Ｋ
(1)
26 401-72608 LINER_STUD_12K
ライナースタット＿１２ Ｋ
(3)
27 401-71255 FEED_GEAR_GUARD_08K_P
フィードギアガード＿０８ Ｋ ＿ Ｐ
(1)
28 401-67264 SPROKET_THRUST_SP_08K
スプロケットスラストスプリング＿０８ Ｋ
(1)
29 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(4)
30 401-67260 FEED_GEAR_COVER_12K
フィードギアカバー＿１２ Ｋ
(1)
31 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(1)
32 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(3)
33 401-66950 MOTOR_ASSY_12K
モータ組＿１２ Ｋ
(1)
34 401-67205 FEED_GEAR_B_08K
フィードギア Ｂ ＿０８ Ｋ
(1)
35 401-67204 FEED_GEAR_C_08K
フィードギア Ｃ ＿０８ Ｋ
(1)
36 401-67203 FEED_GEAR_D_08K
フィードギア Ｄ ＿０８ Ｋ
(1)
37 401-77382 SPONGE_FC_02
スポンジ ＦＣ ＿０２
(1)
38 401-77384 SPONGE_FD_03
スポンジ ＦＤ ＿０３
(1)
39 401-75344 UPPER_COVER_BASE_UNIT_12K
アッパーカバーベースユニット＿１２ Ｋ
1
40 401-72671 UCSP_R_12K
ＵＰ スプリング＿ Ｒ ＿１２ Ｋ
(1)
41 401-67225 UPPER_PUSHER_BR_08K
アッパープッシャー ＢＲ ＿０８ Ｋ
(1)
42 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(1)
43 401-72620 UPPER_COVER_HOOK_12K
アッパーカバーフック＿１２ Ｋ
(1)
44 401-72621 UPPER_COVER_HOOK_PIN_12K
アッパーカバーフックピン１２ Ｋ
(1)
45 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(1)
46 401-67263 UC_HOOK_SP_08K
アッパーカバーフックスプリング＿０８ Ｋ
(1)
47
#01
401-75350 UPPER_COVER_UNIT_12K
アッパーカバー＿ユニット
1
48
#02
401-75360 UPPER_COVER_UNIT_16K
アッパーカバー＿ユニット
1
49
#03
401-75362 UPPER_COVER_UNIT_24K
アッパーカバー＿ユニット
1
- 9 -

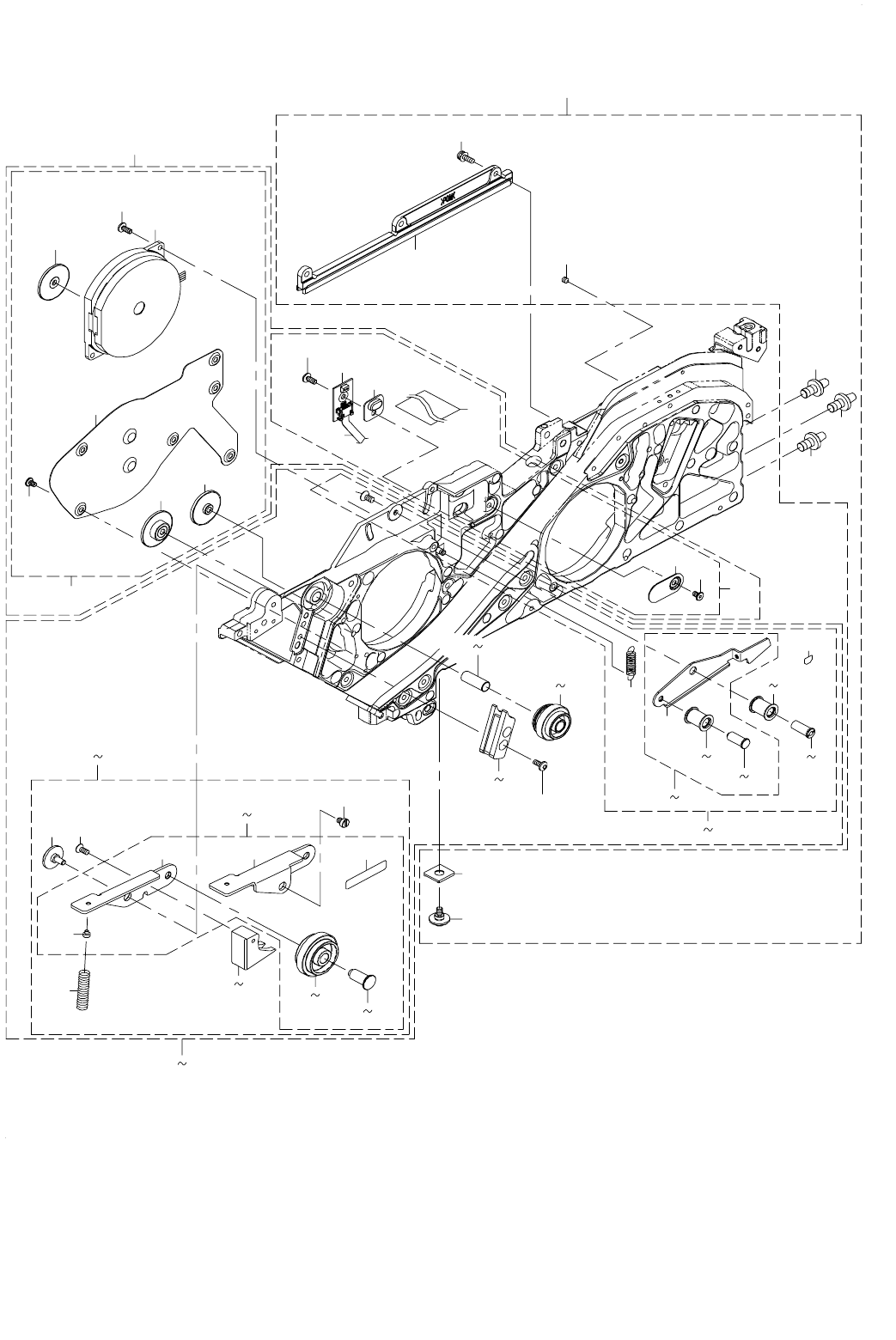

5. RF12AS/RF16AS/RF24AS (2)
7 9
10
12
13
14
15
20 22
23 25
19
16 18
4 6
32
33
45
34
29 31
39 41
42
44
35 37
38
26 28
61
67
66
63
65
64
60
74
75
69
52 54
55 57
58
71
73
70
68
83
82
82
77
78
79
80
81
72
62
1 3
76
49 51
46
59
47
48
- 10 -
NOTE( 注記 ) #01....FOR RF12AS ＲＦ １２ ＡＳ 用
#02....FOR RF16AS ＲＦ １６ ＡＳ 用
#03....FOR RF24AS ＲＦ ２４ ＡＳ 用
#04....FOR RF16AS,RF24AS ＲＦ １６ ＡＳ，ＲＦ ２４ ＡＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-75352 PULL_UNIT_12K
プルユニット＿１２ Ｋ
1
2
#02
401-75364 PULL_UNIT_16K
プルユニット＿１６ Ｋ
1
3
#03
401-75369 PULL_UNIT_24K
プルユニット＿２４ Ｋ
1
4
#01
401-75353 TENSIONER_ARM_ASSY_12K
テンショナアーム組＿１２ Ｋ
(1)
5
#02
401-75365 TENSIONER_ARM_ASSY_16K
テンショナアーム組＿１６ Ｋ
(1)
6
#03
401-75370 TENSIONER_ARM_ASSY_24K
テンショナアーム組＿２４ Ｋ
(1)
7
#01
401-72646 T_ROLLER_MAIN_SH_12K
テンショナローラーメイン軸＿
(2)
8
#02
401-72647 T_ROLLER_MAIN_SH_16K
テンショナローラーメイン軸＿１６ Ｋ
(2)
9
#03
401-72648 T_ROLLER_MAIN_SH_24K
テンショナローラーメイン軸＿２４ Ｋ
(2)
10
#01
401-72649 T_ROLLER_12K
Ｔ ローラー＿１２ Ｋ
(1)
11
#02
401-72650 T_ROLLER_16K
Ｔ ローラー＿１６ Ｋ
(1)
12
#03
401-72651 T_ROLLER_24K
Ｔ ローラー＿２４ Ｋ
(1)
13 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
14 401-72655 TENSIONER_SP_12K
テンショナスプリング＿１２ Ｋ
(1)
15 401-69514 TENSIONER_REFLECTOR
ＴＥＮＳＩＯＮＥＲ ＿ ＲＥＦＬＥＣＴＯＲ
(1)
16
#01
401-75354 TENSIONER_ARM_SUB_ASSY_12K
テンショナアームサブ組＿１２ Ｋ
(1)
17
#02
401-75366 TENSIONER_ARM_SUB_ASSY_16K
テンショナアームサブ組＿１６ Ｋ
(1)
18
#03
401-75371 TENSIONER_ARM_SUB_ASSY_24K
テンショナアームサブ組＿２４ Ｋ
(1)
19 401-67239 T_ROLLER_BR
Ｔ ローラーブラケット
(1)
20
#01
401-72649 T_ROLLER_12K
Ｔ ローラー＿１２ Ｋ
(1)
21
#02
401-72650 T_ROLLER_16K
Ｔ ローラー＿１６ Ｋ
(1)
22
#03
401-72651 T_ROLLER_24K
Ｔ ローラー＿２４ Ｋ
(1)
23
#01
401-72652 T_ROLLER_SH_12K
テンショナローラーシャフト＿１２ Ｋ
(1)
24
#02
401-72653 T_ROLLER_SH_16K
テンショナローラーシャフト＿１６ Ｋ
(1)
25
#03
401-72654 T_ROLLER_SH_24K
テンショナローラーシャフト＿２４ Ｋ
(1)
26
#01
401-75355 PULL_IDLER_ARM_ASSY_12K
プルアイドラアーム組＿１２ Ｋ
(1)
27
#02
401-75367 PULL_IDLER_ARM_ASSY_16K
プルアイドラアーム組＿１６ Ｋ
(1)
28
#03
401-75372 PULL_IDLER_ARM_ASSY_24K
プルアイドラアーム組＿２４ Ｋ
(1)
29
#01
401-72642 PULL_UPPER_SCRAPER_12K
プル＿アッパー＿スクレーパ＿１２ Ｋ
(1)
30
#02
401-72643 PULL_UPPER_SCRAPER_16K
プル＿アッパー＿スクレーパ＿１６ Ｋ
(1)
31
#03
401-72644 PULL_UPPER_SCRAPER_24K
プル＿アッパー＿スクレーパ＿２４ Ｋ
(1)
32 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバー ＣＳ タッピンねじ（Ｍ ２．６ Ｘ ６）
(1)
33 E1524-706-C00 STEP SCREW
レリースレバーガイド段ねじ
(1)
34 401-72645 PULL_IDLER_ARM_SP_12K
プルアイドラアームスプリング＿１２ Ｋ
(1)
35
#01
401-75356 PULL_IDLER_ARM_SUB_ASSY_12K
プルアイドラアームサブ組＿１２ Ｋ
(1)
36
#02
401-75368 PULL_IDLER_ARM_SUB_ASSY_16K
プルアイドラアームサブ組＿１６ Ｋ
(1)
37
#03
401-75373 PULL_IDLER_ARM_SUB_ASSY_24K
プルアイドラアームサブ組＿２４ Ｋ
(1)
38
#01
401-67244 PULL_IDLER_ARM_BR
プルアイドラーアームブラケット
(1)
39
#01
401-72636 PULL_GEAR_12K_ID
プルギア１２ Ｋ ＿アイドラ
(1)
40
#02
401-72637 PULL_GEAR_16K_ID
プルギア１６ Ｋ ＿アイドラ
(1)
41
#03
401-72638 PULL_GEAR_24K_ID
プルギア２４ Ｋ ＿アイドラ
(1)
42
#01
401-72639 PULL_IDLER_GEAR_12K_SH
プルアイドラギヤシャフト＿１２ Ｋ
(1)
43
#02
401-72640 PULL_IDLER_GEAR_16K_SH
プルアイドラギヤシャフト＿１６ Ｋ
(1)
44
#03
401-72641 PULL_IDLER_GEAR_24K_SH
プルアイドラギヤシャフト＿２４ Ｋ
(1)
45 401-71254 IDLER_ARM_SP_SH
アイドラアームスプリングシャフト
(1)
46 401-76841 KEEP_HANDS_AWAY_LABEL
巻き込み注意ラベル
(1)
47
#04
401-81065 PULL_IDLER_ARM_BR_W
プルアイドラーアームブラケット Ｗ
(1)
48
#04
401-81066 IDLER_ARM_SH
アイドラーアームシャフト
(1)
49
#01
401-72627 GEAR_SH_12K
ギアシャフト＿１２ Ｋ
(1)
50
#02
401-72628 GEAR_SH_16K
ギアシャフト＿１６ Ｋ
(1)
51
#03
401-72629 GEAR_SH_24K
ギアシャフト＿２４ Ｋ
(1)
52
#01
401-72630 PULL_GEAR_12K
プルギア１２ Ｋ
(1)
53
#02
401-72631 PULL_GEAR_16K
プルギア１６ Ｋ
(1)
54
#03
401-72632 PULL_GEAR_24K
プルギア２４ Ｋ
(1)
55
#01
401-72633 PULL_LOWER_SCRAPER_12K
プル＿ロースクレーパ１２ Ｋ
(1)
56
#02
401-72634 PULL_LOWER_SCRAPER_16K
プル＿ロースクレーパ１６ Ｋ
(1)
57
#03
401-72635 PULL_LOWER_SCRAPER_24K
プル＿ロースクレーパ２４ Ｋ
(1)
58 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ｰ６）
(2)
59 401-75345 PULL_BAE_UNIT_12K
プルベースユニット＿１２ Ｋ
1
60 401-69539 TENSIONER_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
61 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(1)
62 401-66941 TENSION SENS FPC
テンションセンサ ＦＰＣ
(1)
63 401-67247 PULL_SENSOR_COVER_A
プル＿センサーカバー
(1)
64 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(0.02)
65 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(1)
66 401-67282 SENSOR_CAP
センサキャップ
(1)
67 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
(1)
68 401-75346 PULL_GEAR_BAE_UNIT_12K
プルギアベースユニット＿１２ Ｋ
(1)
69 401-67207 PULL_GEAR_A
プルギア Ａ
(1)
70 401-67208 PULL_GEAR_B
プルギア Ｂ
(1)
71 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(2)
72 401-67261 PULL_GEAR_COVER_12K
プルギアカバー＿１２ Ｋ
(1)
73 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(6)
74 401-66950 MOTOR_ASSY_12K
モータ組＿１２ Ｋ
(1)
75 401-67202 FEED_GEAR_E_08K
フィードギア Ｅ ＿０８ Ｋ
(1)
76 401-69520 RAIL_UNIT_08K
レールユニット＿０８ Ｋ
1
77 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(3)
78 401-67213 SLIDE_RAIL
スライドレール
(1)
79 SL-4860891-SC SCREW M2.6X8
なべ小ねじセムス
(3)
80 401-67290 LOCATE_PIN_A
ロケートピン＿ Ａ
(1)
81 401-67291 LOCATE_PIN_BASE
ロケートピンベース
(1)
82 401-67211 X_AXIS_BASE_PIN_1
Ｘ 軸ベースピン１
(2)
83 401-67212 X_AXIS_BASE_PIN_2
Ｘ 軸ベースピン２
(1)
