- 11 - 6. RF 12AS/RF16AS/RF24 AS (3) 3 4 5 6 7 11 9 10 8 22 26 25 24 23 27 17 20 19 18 16 15 13 14 12 38 30 30 29 29 30 31 33 34 35 37 36 32 2 40 A A 41 42 92 94 44 45 86 88 46 47 48 89 91 40 51 52 43 56 53 54 55 57 49 6…

100%1 / 26
- 10 -
NOTE( 注記 ) #01....FOR RF12AS ＲＦ １２ ＡＳ 用
#02....FOR RF16AS ＲＦ １６ ＡＳ 用
#03....FOR RF24AS ＲＦ ２４ ＡＳ 用
#04....FOR RF16AS,RF24AS ＲＦ １６ ＡＳ，ＲＦ ２４ ＡＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-75352 PULL_UNIT_12K
プルユニット＿１２ Ｋ
1
2
#02
401-75364 PULL_UNIT_16K
プルユニット＿１６ Ｋ
1
3
#03
401-75369 PULL_UNIT_24K
プルユニット＿２４ Ｋ
1
4
#01
401-75353 TENSIONER_ARM_ASSY_12K
テンショナアーム組＿１２ Ｋ
(1)
5
#02
401-75365 TENSIONER_ARM_ASSY_16K
テンショナアーム組＿１６ Ｋ
(1)
6
#03
401-75370 TENSIONER_ARM_ASSY_24K
テンショナアーム組＿２４ Ｋ
(1)
7
#01
401-72646 T_ROLLER_MAIN_SH_12K
テンショナローラーメイン軸＿
(2)
8
#02
401-72647 T_ROLLER_MAIN_SH_16K
テンショナローラーメイン軸＿１６ Ｋ
(2)
9
#03
401-72648 T_ROLLER_MAIN_SH_24K
テンショナローラーメイン軸＿２４ Ｋ
(2)
10
#01
401-72649 T_ROLLER_12K
Ｔ ローラー＿１２ Ｋ
(1)
11
#02
401-72650 T_ROLLER_16K
Ｔ ローラー＿１６ Ｋ
(1)
12
#03
401-72651 T_ROLLER_24K
Ｔ ローラー＿２４ Ｋ
(1)
13 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
14 401-72655 TENSIONER_SP_12K
テンショナスプリング＿１２ Ｋ
(1)
15 401-69514 TENSIONER_REFLECTOR
ＴＥＮＳＩＯＮＥＲ ＿ ＲＥＦＬＥＣＴＯＲ
(1)
16
#01
401-75354 TENSIONER_ARM_SUB_ASSY_12K
テンショナアームサブ組＿１２ Ｋ
(1)
17
#02
401-75366 TENSIONER_ARM_SUB_ASSY_16K
テンショナアームサブ組＿１６ Ｋ
(1)
18
#03
401-75371 TENSIONER_ARM_SUB_ASSY_24K
テンショナアームサブ組＿２４ Ｋ
(1)
19 401-67239 T_ROLLER_BR
Ｔ ローラーブラケット
(1)
20
#01
401-72649 T_ROLLER_12K
Ｔ ローラー＿１２ Ｋ
(1)
21
#02
401-72650 T_ROLLER_16K
Ｔ ローラー＿１６ Ｋ
(1)
22
#03
401-72651 T_ROLLER_24K
Ｔ ローラー＿２４ Ｋ
(1)
23
#01
401-72652 T_ROLLER_SH_12K
テンショナローラーシャフト＿１２ Ｋ
(1)
24
#02
401-72653 T_ROLLER_SH_16K
テンショナローラーシャフト＿１６ Ｋ
(1)
25
#03
401-72654 T_ROLLER_SH_24K
テンショナローラーシャフト＿２４ Ｋ
(1)
26
#01
401-75355 PULL_IDLER_ARM_ASSY_12K
プルアイドラアーム組＿１２ Ｋ
(1)
27
#02
401-75367 PULL_IDLER_ARM_ASSY_16K
プルアイドラアーム組＿１６ Ｋ
(1)
28
#03
401-75372 PULL_IDLER_ARM_ASSY_24K
プルアイドラアーム組＿２４ Ｋ
(1)
29
#01
401-72642 PULL_UPPER_SCRAPER_12K
プル＿アッパー＿スクレーパ＿１２ Ｋ
(1)
30
#02
401-72643 PULL_UPPER_SCRAPER_16K
プル＿アッパー＿スクレーパ＿１６ Ｋ
(1)
31
#03
401-72644 PULL_UPPER_SCRAPER_24K
プル＿アッパー＿スクレーパ＿２４ Ｋ
(1)
32 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバー ＣＳ タッピンねじ（Ｍ ２．６ Ｘ ６）
(1)
33 E1524-706-C00 STEP SCREW
レリースレバーガイド段ねじ
(1)
34 401-72645 PULL_IDLER_ARM_SP_12K
プルアイドラアームスプリング＿１２ Ｋ
(1)
35
#01
401-75356 PULL_IDLER_ARM_SUB_ASSY_12K
プルアイドラアームサブ組＿１２ Ｋ
(1)
36
#02
401-75368 PULL_IDLER_ARM_SUB_ASSY_16K
プルアイドラアームサブ組＿１６ Ｋ
(1)
37
#03
401-75373 PULL_IDLER_ARM_SUB_ASSY_24K
プルアイドラアームサブ組＿２４ Ｋ
(1)
38
#01
401-67244 PULL_IDLER_ARM_BR
プルアイドラーアームブラケット
(1)
39
#01
401-72636 PULL_GEAR_12K_ID
プルギア１２ Ｋ ＿アイドラ
(1)
40
#02
401-72637 PULL_GEAR_16K_ID
プルギア１６ Ｋ ＿アイドラ
(1)
41
#03
401-72638 PULL_GEAR_24K_ID
プルギア２４ Ｋ ＿アイドラ
(1)
42
#01
401-72639 PULL_IDLER_GEAR_12K_SH
プルアイドラギヤシャフト＿１２ Ｋ
(1)
43
#02
401-72640 PULL_IDLER_GEAR_16K_SH
プルアイドラギヤシャフト＿１６ Ｋ
(1)
44
#03
401-72641 PULL_IDLER_GEAR_24K_SH
プルアイドラギヤシャフト＿２４ Ｋ
(1)
45 401-71254 IDLER_ARM_SP_SH
アイドラアームスプリングシャフト
(1)
46 401-76841 KEEP_HANDS_AWAY_LABEL
巻き込み注意ラベル
(1)
47
#04
401-81065 PULL_IDLER_ARM_BR_W
プルアイドラーアームブラケット Ｗ
(1)
48
#04
401-81066 IDLER_ARM_SH
アイドラーアームシャフト
(1)
49
#01
401-72627 GEAR_SH_12K
ギアシャフト＿１２ Ｋ
(1)
50
#02
401-72628 GEAR_SH_16K
ギアシャフト＿１６ Ｋ
(1)
51
#03
401-72629 GEAR_SH_24K
ギアシャフト＿２４ Ｋ
(1)
52
#01
401-72630 PULL_GEAR_12K
プルギア１２ Ｋ
(1)
53
#02
401-72631 PULL_GEAR_16K
プルギア１６ Ｋ
(1)
54
#03
401-72632 PULL_GEAR_24K
プルギア２４ Ｋ
(1)
55
#01
401-72633 PULL_LOWER_SCRAPER_12K
プル＿ロースクレーパ１２ Ｋ
(1)
56
#02
401-72634 PULL_LOWER_SCRAPER_16K
プル＿ロースクレーパ１６ Ｋ
(1)
57
#03
401-72635 PULL_LOWER_SCRAPER_24K
プル＿ロースクレーパ２４ Ｋ
(1)
58 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ｰ６）
(2)
59 401-75345 PULL_BAE_UNIT_12K
プルベースユニット＿１２ Ｋ
1
60 401-69539 TENSIONER_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
61 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(1)
62 401-66941 TENSION SENS FPC
テンションセンサ ＦＰＣ
(1)
63 401-67247 PULL_SENSOR_COVER_A
プル＿センサーカバー
(1)
64 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(0.02)
65 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(1)
66 401-67282 SENSOR_CAP
センサキャップ
(1)
67 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
(1)
68 401-75346 PULL_GEAR_BAE_UNIT_12K
プルギアベースユニット＿１２ Ｋ
(1)
69 401-67207 PULL_GEAR_A
プルギア Ａ
(1)
70 401-67208 PULL_GEAR_B
プルギア Ｂ
(1)
71 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(2)
72 401-67261 PULL_GEAR_COVER_12K
プルギアカバー＿１２ Ｋ
(1)
73 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(6)
74 401-66950 MOTOR_ASSY_12K
モータ組＿１２ Ｋ
(1)
75 401-67202 FEED_GEAR_E_08K
フィードギア Ｅ ＿０８ Ｋ
(1)
76 401-69520 RAIL_UNIT_08K
レールユニット＿０８ Ｋ
1
77 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(3)
78 401-67213 SLIDE_RAIL
スライドレール
(1)
79 SL-4860891-SC SCREW M2.6X8
なべ小ねじセムス
(3)
80 401-67290 LOCATE_PIN_A
ロケートピン＿ Ａ
(1)
81 401-67291 LOCATE_PIN_BASE
ロケートピンベース
(1)
82 401-67211 X_AXIS_BASE_PIN_1
Ｘ 軸ベースピン１
(2)
83 401-67212 X_AXIS_BASE_PIN_2
Ｘ 軸ベースピン２
(1)
- 11 -

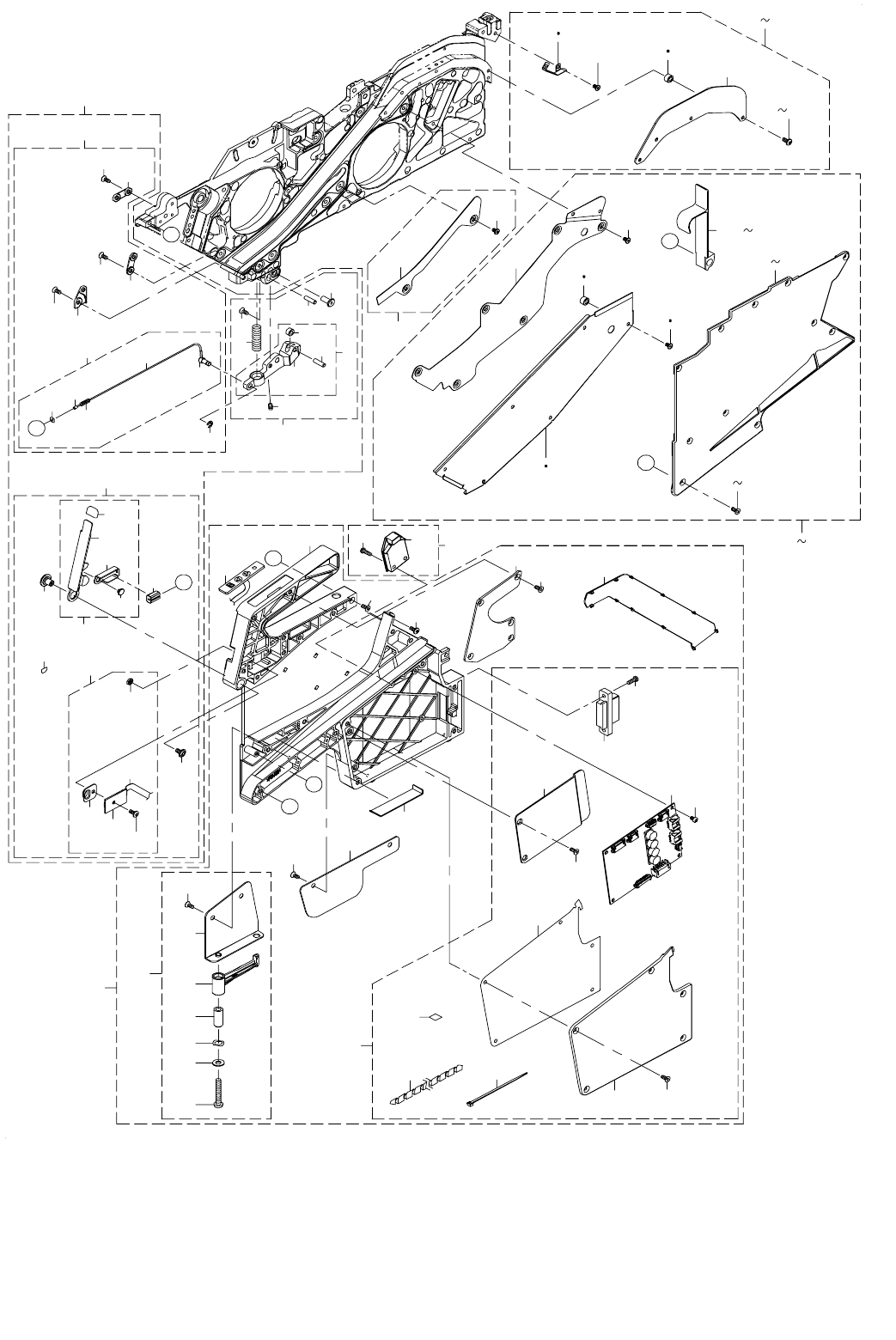

6. RF12AS/RF16AS/RF24AS (3)
3
4
5
6
7
11
9
10
8
22
26
25
24
23
27
17
20
19
18
16
15
13
14
12
38
30
30
29
29
30
31
33
34
35
37
36
32
2
40
A
A
41
42
92 94
44
45
86 88
46
47
48
89 91
40
51
52
43
56
53
54
55
57
49
65
66
67
62
63
64
61
81
78
75 77
69
70
71
21
50
57
B
B
C
C
58
60
59
68
39
102 103
82 83
79 80
28
1
D
D
84 85
98
99 101
95
97
106
104 105
73
74
72
- 12 -
NOTE( 注記 ) #01....FOR RF12AS ＲＦ １２ ＡＳ 用
#02....FOR RF16AS ＲＦ １６ ＡＳ 用
#03....FOR RF24AS ＲＦ ２４ ＡＳ 用
#04....FOR RF16AS,RF24AS ＲＦ １６ ＡＳ，ＲＦ ２４ ＡＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-78972 CLAMP_UNIT_12K
クランプユニット＿１２ Ｋ
1
2 401-69543 CLAMP_BLOCK_ASSY_08K
クランプブロック組＿０８ Ｋ
(1)
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
(1)
4 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
5 401-67218 CLAMP_MAIN_SH
クランプメイン ＳＨ
(1)
6 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(1)
7 401-67265 CLAMP_SP
クランプスプリング＿０８ Ｋ ＿ Ａ
(1)
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K
クランプブロックサブ組＿０８ Ｋ
(1)
9 401-67215 CLAMP_BLOCK
クランプブロック
(1)
10 401-67217 CLAMP_ROLLER
クランプローラー
(1)
11 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
(1)
12 401-78971 CLAMP_LEVER_ASSY_12K
クランプレバー組＿１２ Ｋ
(1)
13 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
(1)
14 401-71822 SFBS-M3_L6
ＳＦＢＳ−Ｍ３＿Ｌ６
(1)
15 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
(1)
16 401-69514 TENSIONER_REFLECTOR
テンショナ＿ ＲＥＦＬＥＣＴＯＲ
(1)
17 401-78970 CLAMP_LEVER_SUB_ASSY_12K
クランプレバーサブ組＿１２ Ｋ
(1)
18 401-67234 CLAMP_LEVER_PLATE
クランプレバープレート
(1)
19 401-67235 CLAMP_LEVER_LINK_PLATE
クランプレバー＿リンクプレート
(1)
20 401-67236 CLAMP_LINK_PIN
クランプリンクピン
(1)
21 401-78969 LEVER_CAP
レバーキャップ
(1)
22 401-69548 CLAMP_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
23 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
(1)
24 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(1)
25 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ ２．６ ３種
(1)
26 401-66940 LOCK SENS FPC
ロックセンサ ＦＰＣ
(1)
27 401-67282 SENSOR_CAP
センサキャップ
(1)
28 401-69545 CLAMP_WIRE_ASSY_08K
クランプワイヤー組＿０８ Ｋ
(1)
29 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿ Ｂ
(2)
30 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(6)
31 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
(1)
32 401-67248 CLAMP_WIRE_08K_N
クランプワイヤ０８ Ｋ ＿ Ｎ
(1)
33 401-67287 CLAMP_WIRE_08K_PW_N
クランプワイヤ０８ Ｋ ＿ ＰＷ ＿ Ｎ
(0.305)
34 401-67289 CLAMP_WIRE_08K_P2_N
クランプワイヤ０８ Ｋ ＿ Ｐ ２＿ Ｎ ２
(1)
35
401-67266 CLAMP_WIRE_SP
クランプスプリング＿０８ Ｋ ＿ Ａ
(1)
36 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(1)
37 401-67288 CLAMP_WIRE_08K_P1_N
クランプワイヤ０８ Ｋ ＿ Ｐ １＿ Ｎ
(1)
38 401-67249 CLAMP_WIRE_GUIDE_A
クランプワイヤガイド＿ Ａ
(1)
39 401-75348 HANDLE_UNIT_12K
ハンドルユニット＿１２ Ｋ
1
40 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(6)
41 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(2)
42 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥ スイッチ
(1)
43 401-72656 HANDLE_L_12K
ハンドル＿ Ｌ ＿１２ Ｋ
(1)
44 401-81358 LID_PRESSURE_PLATE_12K_06
ＬＩＤ ＿板ばね＿１２ Ｋ ＿０６
(1)
45 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
(1)
46 401-67232 REAR_CABLE_COVER
リアケーブルカバー
(1)
47 401-67253 EXTENSION_PLATE
延長プレート
(1)
48 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバー ＣＳ タッピンねじ（Ｍ ２．６ Ｘ ６）
(2)
49 401-75349 PCB_BOX_ASSY_12K
基盤ボックス組１２ Ｋ
(1)
50 401-72665 HEAT_SINK_PLATE_12K
ヒートシンクプレート＿１２ Ｋ
(1)
51 401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２メイン基板組
(1)
52 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ ＝２．６ Ｌ ＝４
(4)
53 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
(1)
54 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
55 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮ シート
(2)
56 401-72660 PCB_COVER_12K
基板カバー１２ Ｋ
(1)
57 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(7)
58 401-79259 PCB_COVER_SEAL_12K
ＰＣＢ カバーシール１２ Ｋ
(1)
59 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
(0.1)
60 EA-9500B00-00 CABLE BAND
結束バンド ６０
(3)
61 401-71823 REEL_HOOK_ASSY
リールフック組
(1)
62 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
63 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
64 401-71258 REEL_HOOK
リールフック
(1)
65 401-71257 REEL_HOOK_BASE
リールフックベース
(1)
66 401-77469 TAPPING_SCREW_M2.6X6
タッピンねじ＿ Ｍ ２．６ Ｘ ６
(2)
67 400-68219 REEL_HOOK_SH
リールフックシャフト
(1)
68 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押さえ波座金
(1)
69 401-69529 DUMMY_SENSOR_UNIT
ダミーセンサ組
1
70 401-67233 DUMMY_SENSOR
ダミーセンサ
(1)
71 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
72 401-75347 CABLE_COVER_ASSY_12K
ケーブルカバー組１
1
73 401-72616 CABLE_COVER_12K
ケーブルカバー＿１２ Ｋ
(1)
74 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(2)
75
#01
401-75357 COVER_UNIT_12K
カバーユニット１２ Ｋ
1
76
#02
401-75374 COVER_UNIT_16K
カバーユニット１６ Ｋ
1
77
#03
401-75375 COVER_UNIT_24K
カバーユニット２４ Ｋ
1
78
#01
401-72612 FRONT_COVER_12K
フロントカバー＿１２ Ｋ
(1)
79
#02
401-72613 FRONT_COVER_16K
フロントカバー＿１６ Ｋ
(1)
80
#03
401-72614 FRONT_COVER_24K
フロントカバー＿２４ Ｋ
(1)
81
#01
401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(8)
82
#02
401-72666 BINDING_HEAD_SCREW_M26X8
バインドねじ（Ｍ ２．６ Ｘ ８）
(6)
83
#03
401-72667 BINDING_HEAD_SCREW_M26X16
バインドねじ（Ｍ ２．６ Ｘ １６）
(6)
84
#02
E4007-706-000 EMBOSS GUIDE COLLAR
エンボスガイドカラー
(6)
85
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24
エンボスガイドカラー２４
(6)
86
#01
401-72659 HANDLE_R_12K
ハンドル＿ Ｒ ＿１２ Ｋ
(1)
87
#02
401-72663 HANDLE_R_16K
ハンドル＿ Ｒ ＿１６ Ｋ
(1)
88
#03
401-72664 HANDLE_R_24K
ハンドル＿ Ｒ ＿２４ Ｋ
(1)
89
#01
401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(1)
90
#02
401-72668 COVER_CS_SCREW_MEC_M26X10
カバー ＣＳ ねじ＿ ＭＥＣ（Ｍ ２．６ Ｘ １０）
(1)
91
#03
40
1-72669 COVER_CS_SCREW_MEC_M26X18
カバー ＣＳ ねじ＿ ＭＥＣ（Ｍ ２．６ Ｘ １８）
(1)
92
#01
401-72657 CHAMBER_LID_12K
チャンバー＿ ＬＩＤ ＿１２ Ｋ
(1)
93
#02
401-72661 CHAMBER_LID_16K
チャンバー ＬＩＤ ＿１６ Ｋ
(1)
94
#03
401-72662 CHAMBER_LID_24K
チャンバー ＬＩＤ ＿２４ Ｋ
(1)
95
#01
401-75358 TAPE_GUIDE_UNIT_12K
テープガイドユニット１２ Ｋ
1
96
#02
401-75376 TAPE_GUIDE_UNIT_16K
テープガイドユニット１６ Ｋ
1
97
#03
401-75377 TAPE_GUIDE_UNIT_24K
テープガイドユニット２４ Ｋ
1
98 401-72615 TAPE_GUIDE
テ−プガイド
(1)
99
#01
401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(3)
100
#02
401-72666 BINDING_HEAD_SCREW_M26X8
バインドねじ（Ｍ ２．６ Ｘ ８）
(3)
101
#03
401-72667 BINDING_HEAD_SCREW_M26X16
バインドねじ（Ｍ ２．６ Ｘ １６）
(3)
102
#02
E4007-706-000 EMBOSS GUIDE COLLAR
エンボスガイドカラー
(3)
103
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24
エンボスガイドカラー２４
(3)
104
#02
401-72672 TAPE_GUARD_16K
テープガード１６ Ｋ
(1)
105
#03
401-72673 TAPE_GUARD_24K
テープガード２４ Ｋ
(1)
106
#04
401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(2)
