- 15 -
8. RF32AS (2)
5
12
2
1
4
3
7
6
10
8
9
11
12
14
13
15
16
17
18
19
20
21
21
22
23
24
25
27
28
29
26
30
32
31
32
31
33
34
34
35
36
37
44
45
45
38
39
39
42
42
40
41
41
46
43
47
48
50
49
58
59
57
51
52
C
53
54
55
56
C
62
63
63
61
60
64
B
A
A
B
66
66
65
68
69
67
67
70
71
- 16 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-74683 TAPE_GUIDE_SPACER
テープガイドスペーサ
1
2 401-74656 TAPE_GUIDE_32L
テープガイド３２ Ｌ
1
3 401-77384 SPONGE_FD_03
スポンジ ＦＤ ＿０３
0.09
4 401-77382 SPONGE_FC_02
スポンジ ＦＣ ＿０２
0.122
5 400-52050 SCREW M3X6 MEC
メックねじ Ｍ ３ Ｘ ６
4
6 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
1
7 401-67282 SENSOR_CAP
センサキャップ
1
8 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
1
9 SL-4860581-SC SCREW M2.6 L=5
座金付きなべ小ねじ Ｍ ２．６ Ｌ ＝５
1
10 401-66941 TENSION SENS FPC
テンションセンサ ＦＰＣ
1
11 401-74649 SHAFT_32K
シャフト３２ Ｋ
1
12 400-52050 SCREW M3X6 MEC
メックねじ Ｍ ３ Ｘ ６
2
13 401-74652 T_ARM_STOPPER
Ｔ アームストッパ
1
14 401-52593 SPONGE_A
スポンジ Ａ
1
15 SM-4030301-SC SCREW M3X0.5 L=3
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
2
16 401-75397 TENSIONER_ARM_32K
テンショナアーム３２ Ｋ
1
17 401-74654 T_ROLLER_MAIN_SH_32K
Ｔ ローラメイン ＳＨ ３２ Ｋ
1
18 401-74653 T_ROLLER_32K
Ｔ ローラ３２ Ｋ
1
19 400-52050 SCREW M3X6 MEC
メックねじ Ｍ ３ Ｘ ６
1
20 401-72655 TENSIONER_SP_12K
テンショナスプリング＿１２ Ｋ
1
21 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
2
22 401-67207 PULL_GEAR_A
プルギア Ａ
1
23 401-67208 PULL_GEAR_B
プルギア Ｂ
1
24 401-66951 MOTOR_ASSY_32K
モータ組＿３２ Ｋ
1
25 401-67202 FEED_GEAR_E_08K
フィードギア Ｅ ＿０８ Ｋ
1
26 401-74674 PULL_GEAR_GUARD
プルギアガード
1
27 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ ２．６ Ｌ ＝８
2
28 401-74676 PULL_GEAR_GUARD_3
プルギアガード３
1
29 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
2
30 401-74646 PULL_DRIVE_GEAR_32
プルドライブギア３２
1
31 401-74645 PULL_DRIVE_EXTENSION
プルドライブイクステンション
2
32 PH-0100042-C0 PARALLEL PIN TYPE B 1X4
平行ピン Ｂ 種 １ Ｘ ４
2
33 401-74649 SHAFT_32K
シャフト３２ Ｋ
1
34 400-52050 SCREW M3X6 MEC
メックねじ Ｍ ３ Ｘ ６
2
35 401-74672 SCRAPER_SPACER
スクレーパスペーサ
1
36 401-81099 PULL_LOWER_SCRAPER_BASE
プルロワースクレーパベース
1
37 400-55256 SCREW M3X5 MEC
メックねじ Ｍ ３ Ｘ ５
2
38 401-74649 SHAFT_32K
シャフト３２ Ｋ
1
39 400-52050 SCREW M3X6 MEC
メックねじ Ｍ ３ Ｘ ６
2
40 401-74647 PULL_IDLER_GEAR_32
プルアイドラギア３２
1
41 401-74648 PULL_IDLER_GEAR_EXTENSION
プルアイドライクステンション
2
42 PH-0100042-C0 PARALLEL PIN TYPE B 1X4
平行ピン Ｂ 種 １ Ｘ ４
2
43 401-74669 PULL_IDLER_ARM_32K
プルアイドラアーム３２ Ｋ
1
44 401-74658 UC_HOOK_SHAFT
ＵＣ フックシャフト
1
45 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
2
46 WP-0430801-SC WASHER M4
平座金 Ｍ ４
1
47 401-74668 PULL_UPPER_SCRAPER_32K
プルアッパースクレーパ３２ Ｋ
1
48 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
2
49 401-74665 PULL_IDLER_ARM_SP_L2
プルアイドラアーム ＳＰ ＿ Ｌ ２
1
50 401-74666 PULL_IDLER_ARM_SP_R2
プルアイドラアーム ＳＰ ＿ Ｒ ２
1
51 401-74650 SLIT_PLATE_PROTECT
スリットプレートプロテクト
1
52 401-74706 SLIT_PROTECT_LABEL
スリットプレートラベル
1
53 401-74683 TAPE_GUIDE_SPACER
テープガイドスペーサ
1
54 401-74657 TAPE_GUIDE_32R
テープガイド３２ Ｒ
1
55 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
1
56 400-52050 SCREW M3X6 MEC
メックねじ Ｍ ３ Ｘ ６
4
57 401-75398 UPPER_COVER_ASSY_32K
アッパーカバー組３２ Ｋ
1
58 401-74702 PEEL_PLATE_32K
ピールプレート３２ Ｋ
1
59 401-72670 SCREW
ねじ
4
60 401-75400 TAPE_SUPPORT_ASM_32K
テープサポート組＿３２ Ｋ
1
61 401-74705 TAPE_SUPPORT_32K
テープサポート３２ Ｋ
(1)
62 401-76169 TAPE_SUPPORT_BASE_24K
テープサポートベース２４ Ｋ
(1)
63 400-85419 SCREW M2X4
平小ねじ Ｍ ２ｰ４（ＳＵＳ）
(4)
64 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
1
65 401-74713 PULL_DRIVE_GEAR_GUARD_1
プルドライブギアガード１
1
66 WP-0310316-RZ WASHER 3.1X5.4X0.25
平座金 ３．１ｰ５．４ｰ０．２５
2
67 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押さえ波座金
2
68 401-81100 PULL_LOWER_SCRAPER
プルロワースクレーパ
1
69 EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ ３−５）
2
70 401-74714 PULL_DRIVE_GEAR_GUARD_2
プルドライブギアガード２
1
71 401-74715 PULL_DRIVE_GEAR_GUARD_3
プルドライブギアガード３
1
- 17 -

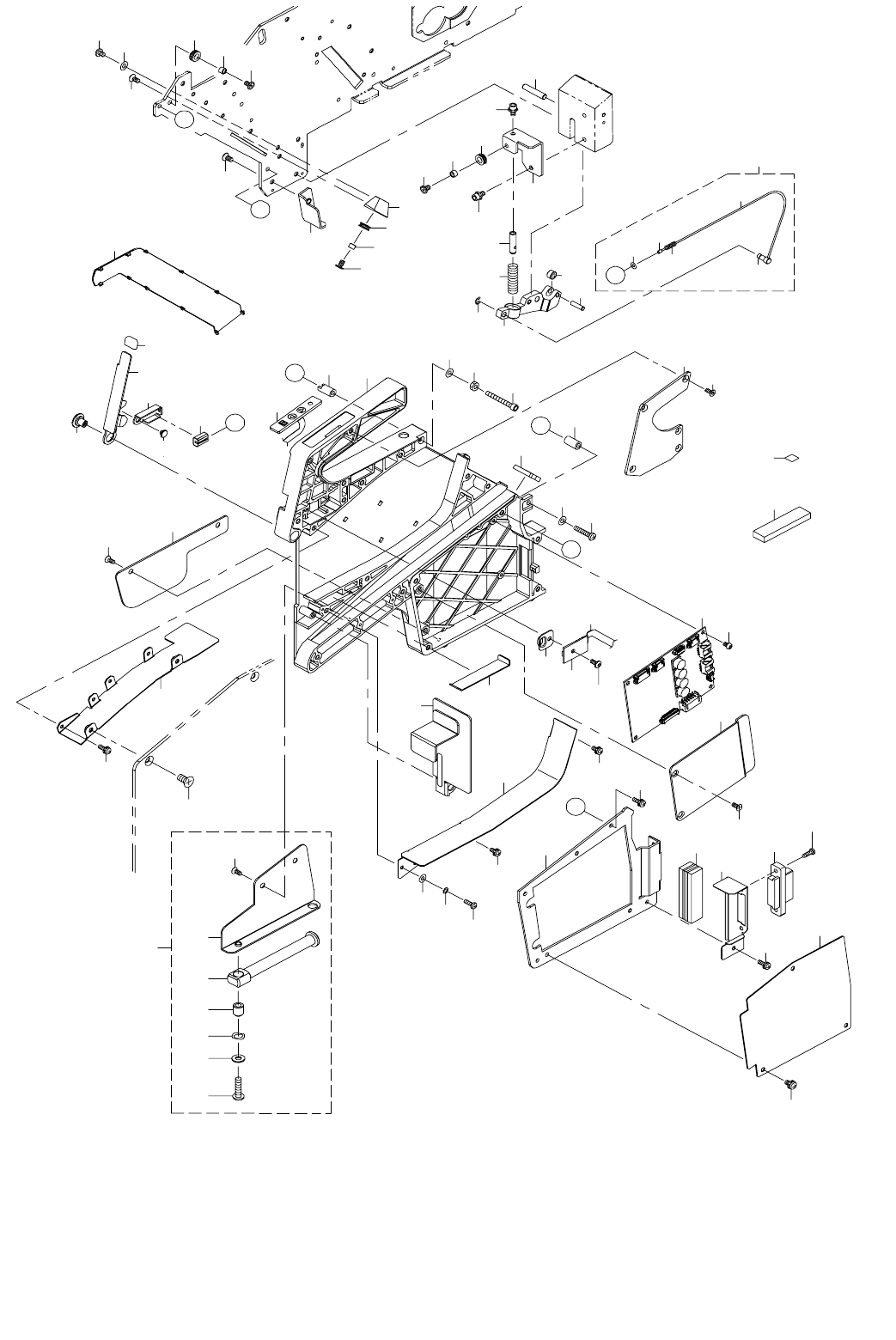

9. RF32AS (3)
16
9
8
36
35
33
34
40
41
42
39
44
6
4
3
5
2
1
A
A
38
37
49
45
68
69
50
47
48
57
74
70
43
55
56
75
C
C
10
11
7
12
13
14
15
17
18
78
19
22
23
22
23
24
24
24
23
22
25
67
26
27
29
28
30
B
B
31
32
58
51
52
53
54
D
D
59
60
61
62
63
64
65
66
46
71
72
73
76
77
79
20
21
83
82
81
80
80
