- 19 - 10. SYSTEM D IAGR AM ETF I/F CA BLE ASM 1 2 ETF MAIN P CB ASM MENBR ANE SWITCH CN1 CN2 CN8 CN10 CN 5 CN 3 CN 6 CN 4 CN 9 CN 7 L OCK SENS FPC 3 4 E TF PP SENS C AB LE ASM 5 7 9 11 12 9 11 15 MOT OR ASSY 08K TENSI O…

100%1 / 26
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-75399 CLAMP_WIRE_32K
クランプワイヤ３２ Ｋ
1
2 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(1)
3 401-67266 CLAMP_WIRE_SP
クランプスプリング＿０８Ｋ＿Ａ
(1)
4 401-67289 CLAMP_WIRE_08K_P2_N
クランプワイヤー＿０８Ｋ＿Ｐ２＿Ｎ２
(1)
5 401-67288 CLAMP_WIRE_08K_P1_N
クランプワイヤー＿０８Ｋ＿Ｐ１＿Ｎ
(1)
6 401-67287 CLAMP_WIRE_08K_PW_N
クランプワイヤー＿０８Ｋ＿ＰＷ＿Ｎ
(0.299)
7 401-67215 CLAMP_BLOCK
クランプブロック
1
8 401-67217 CLAMP_ROLLER
クランプローラー
1
9 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
1
10 401-74630 CLAMP_BLOCK_PIN
クランプブロックピン
1
11 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
1
12 401-74692 CLAMP_SP_HOLDER
クランプ ＳＰ ホルダ
1
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
14 401-74631 CLAMP_SP_GUIDE
クランプ ＳＰ ガイド
1
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
1
16 401-67265 CLAMP_SP
クランプスプリング＿０８Ｋ＿Ａ
1
17 401-74632 CLAMP_STOPPER
クランプストッパ
1
18 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
1
19 401-74701 CLAMP_WIRE_GUIDE_BLOCK
クランプワイヤガイドブロック
1
20 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
1
21 WP-0320501-SC WASHER M3
平座金 Ｍ ３
1
22 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
3
23 401-74633 COLLAR_30_45_30
カラー３０＿４５＿３０
3
24 401-74663 WIRE_WHEEL
ワイヤホイール
3
25 401-74699 HANDLE_L_32K
ハンドル Ｌ ＿３２ Ｋ
1
26 401-74637 COLLAR_32_60_118
カラー３２＿６０＿１１８
1
27 WP-0320501-SC WASHER M3
平座金 Ｍ ３
1
28 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
1
29 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
1
30 401-74636 COLLAR_32_60_109
カラー３２＿６０＿１０９
1
31 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
2
32 SM-4031601-SC SCREW M3X0.5 L=16
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１６
1
33 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
1
34 401-67282 SENSOR_CAP
センサキャップ
1
35 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
1
36 401-66940 LOCK SENS FPC
ロックセンサ ＦＰＣ
1
37 401-72658 LID_PRESSURE_PLATE_12K_08
ＬＩＤ ＿板ばね＿１２ Ｋ ＿０８
1
38 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥ スイッチ
1
39 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
1
40 401-67236 CLAMP_LINK_PIN
クランプリンクピン
1
41 401-67235 CLAMP_LEVER_LINK_PLATE
クランプレバー＿リンクプレート
1
42 401-67234 CLAMP_LEVER_PLATE
クランプレバープレート
1
43 401-78969 LEVER_CAP
レバーキャップ
1
44 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
1
45 401-67232 REAR_CABLE_COVER
リアケーブルカバー
1
46 401-52593 SPONGE_A
スポンジ Ａ
1
47 401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２メイン基板組
1
48 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ ＝２．６ Ｌ ＝４
4
49 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
1
50 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
4
51 401-74696 BOX_TOP_32K
ボックストップ３２ Ｋ
1
52 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ ２．６ Ｌ ＝８
4
53 401-74691 CHAMBER_LID_32K
チャンバーリッド３２ Ｋ
1
54 401-74667 BOX_BOTTOM
ボックスボトム
1
55 401-72665 HEAT_SINK_PLATE_12K
ヒートシンクプレート＿１２ Ｋ
1
56 SM-1860601-SC SCREW M2.6 L=6
皿小ねじ Ｍ ２．６ Ｌ ＝６
2
57 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮ シート
2
58 401-52593 SPONGE_A
スポンジ Ａ
3
59 401-74688 FDC_CONN_BR
ＦＤＣ ＿ ＣＯＮＮ ＿ブラケット
1
60 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ ２．６ Ｌ ＝８
2
61 401-74638 CONN_BR_COVER
ＣＯＮＮ ＿ブラケットカバー
1
62 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ ２．６ Ｌ ＝８
1
63 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ ／ Ｆ ケーブル組
1
64 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
2
65 401-74689 PCB_COVER_32K
ＰＣＢ カバー３２ Ｋ
1
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
3
67 401-72607 SPONGE_FH
スポンジ ＦＨ
1
68 401-67253 EXTENSION_PLATE
延長プレート
1
69 SM-1860601-SC SCREW M2.6 L=6
皿小ねじ Ｍ ２．６ Ｌ ＝６
2
70 401-75401 REEL_HOOK_ASM_32K
リールフック組＿３２ Ｋ
1
71 400-91597 REEL_HOOK_32
リールフック＿３２
(1)
72 400-91598 REEL_HOOK_SH_32
リールフックシャフト＿３２
(1)
73 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
74 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
75 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押さえ波座金
(1)
76 401-74700 REEL_HOOK_PLATE_32K
リールフックプレート３２ Ｋ
(1)
77 SM-1860601-SC SCREW M2.6 L=6
皿小ねじ Ｍ ２．６ Ｌ ＝６
(2)
78 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
2
79 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
1
80 SL-4860691-SC SCREW M2.6 L=6
座金付きなべ小ねじ Ｍ ２．６ Ｌ ＝６
2
81 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
1
82 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
1
83 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
1
- 19 -

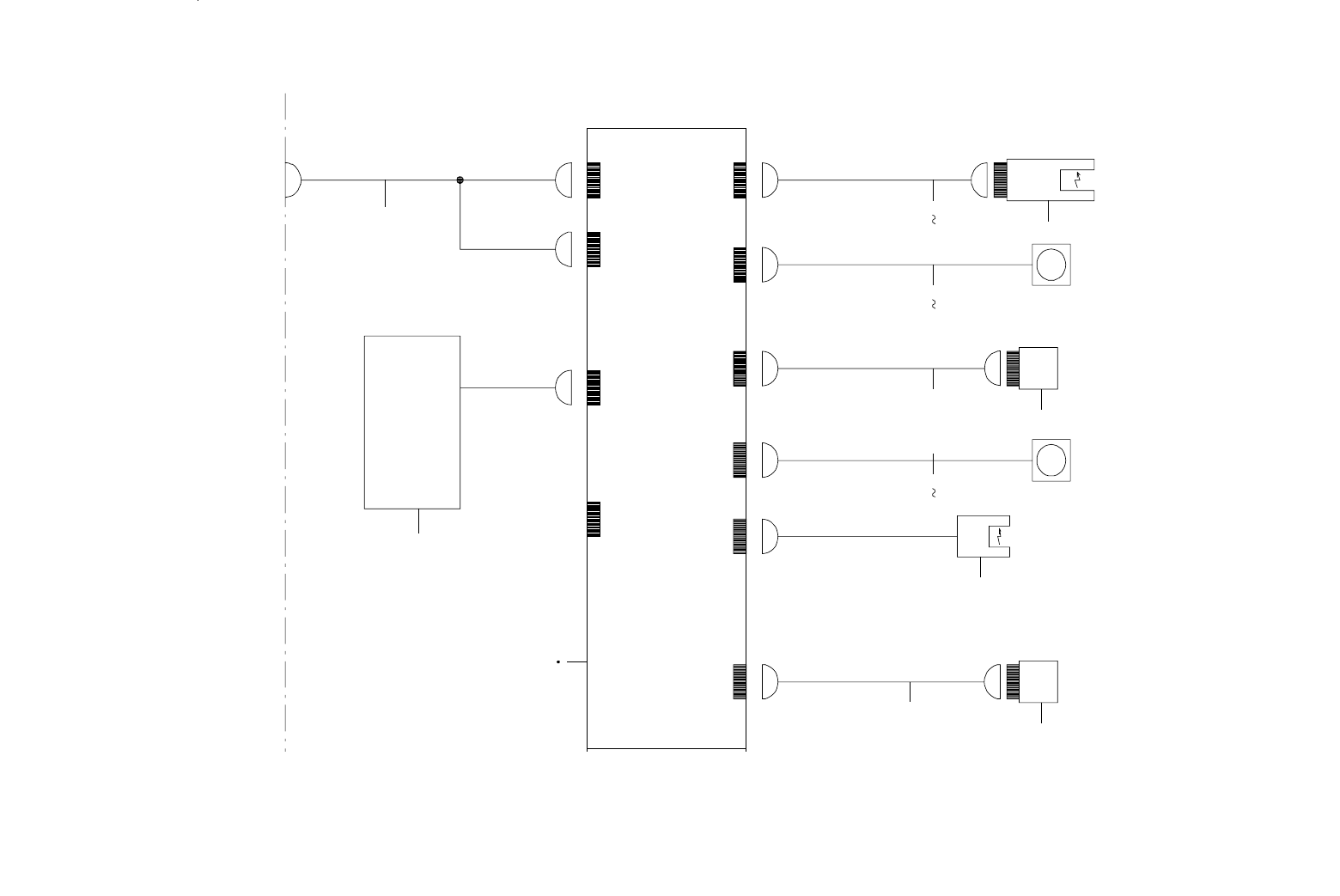

10. SYSTEM DIAGRAM
ETF I/F CABLE ASM
1
2
ETF MAIN PCB ASM
MENBRANE SWITCH
CN1
CN2
CN8
CN10
CN5
CN3
CN6
CN4
CN9
CN7
LOCK SENS FPC
3 4
ETF PP SENS CABLE ASM
5 7 9 11 12 9 11
15
MOTOR ASSY 08K
TENSION SENS FPC
MOTOR ASSY 08K
8
13
14
13
PP SENS PCB ASM
FEED MOTOR
TENSIONER SENSOR
ETF REFLECTIVE SENS PCB ASM
PULL MOTOR
SPLICE SENSOR (OPTION)
ETF REFLECTIVE SENS PCB ASM
LOCK SENSOR
- 20 -
NOTE( 注記 ) #01....FOR RF08AS ＲＦ ０８ ＡＳ 用
#02....FOR RF12AS,RF16AS,RF24AS,RF32AS ＲＦ １２ ＡＳ，ＲＦ １６ ＡＳ，ＲＦ ２４ ＡＳ，ＲＦ ３２ ＡＳ 用
#03....FOR RF12AS,RF16AS,RF24AS ＲＦ １２ ＡＳ，ＲＦ １６ ＡＳ，ＲＦ ２４ ＡＳ 用
#04....FOR RF32AS ＲＦ ３２ ＡＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ ／ Ｆ ケーブル組
1
2 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥ スイッチ
1
3
#01
401-62443 ETF MAIN PCB ASM
ＥＴＦ メイン基板組
1
4
#02
401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２ メイン基板組
1
5
#01
401-66938 ETF PP SENS CABLE ASM
ＥＴＦ ＰＰ センサケーブル組
1
6
#03
401-78361 ETF 12 PP SENS CABLE ASM
ＥＴＦ １２ ＰＰ センサケーブル組
1
7
#04
401-66955 ETF 32 PP SENS CABLE ASM
ＥＴＦ ３２ ＰＰ センサケーブル組
1
8 401-62444 ETF PP SENS PCB ASM
ＥＴＦ ＰＰ センサ基板組
1
9
#01
401-66937 MOTOR_ASSY_08K
モータ組＿０８ Ｋ
1
10
#03
401-66950 MOTOR_ASSY_12K
モータ組＿１２ Ｋ
1
11
#04
401-66951 MOTOR_ASSY_32K
モータ組＿３２ Ｋ
1
12 401-66941 TENSION SENS FPC
テンションセンサ ＦＰＣ
1
13 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
1
14 401-66944 SPLICE SENSOR
ＳＰＬＩＣＥ センサ
1
15 401-66940 LOCK SENS FPC
ロックセンサ ＦＰＣ
1
