- 3 - 2. RF 08AS ( 2) 3 4 5 6 7 10 11 9 8 2 14 15 21 16 13 19 20 17 18 12 25 24 23 27 29 28 22 31 32 33 35 36 37 37 39 34 30 42 41 41 43 44 45 46 47 38 26 1 40

100%1 / 26
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69516 FRAME_UNIT_08K
フレームユニット＿０８ Ｋ
1
2 401-71152 MAIN_FRAME_8K_ADC
メインフレーム８ Ｋ ＿ ＡＤＣ
(1)
3 401-67228 FEED_WHEEL_SH_08K
フィードホイールシャフト＿０８ Ｋ
(1)
4 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
(6)
5 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ ３
(1)
6 401-71153 SPONGE_FM
スポンジ ＦＭ
(2)
7 401-69517 FEED_UNIT_08K
フィードユニット＿０８ Ｋ
1
8 401-69533 FEED_WHEEL_ASSY_08K
フィードホイール組＿０８ Ｋ
(1)
9 401-67206 FEED_GEAR_A_08K
フィードギア Ａ ＿０８ Ｋ
(1)
10 401-67219 FEED_WHEEL_08K
フィードホイール＿０８ Ｋ
(1)
11 401-67229 SLIT_PLATE_48_P1_SL192_D5_K3
スリットプレート＿４８＿ Ｐ １＿ ＳＬ １９２＿ Ｄ ５＿ Ｋ ３
(1)
12 401-67255 SLIT_PLATE_TAPE_08K
スリットプレートテープ＿０８ Ｋ
(1)
13 401-69534 PP_SENSOR_08K_UNIT
ＰＰ センサ＿０８ Ｋ ＿ユニット
(1)
14 401-69536 PP_SENSOR_08K_SUB_ASSY
ＰＰ センサ０８ Ｋ ＿サブ組
(1)
15 401-67231 PP_SENSOR_BR_08K
ＰＰ センサブラケット＿０８ Ｋ
(1)
16 401-62444 ETF PP SENS PCB ASM
ＥＴＦ ＰＰ センサ基板組
(1)
17 400-85419 SCREW M2X4
平小ねじ Ｍ ２ Ｘ ４（ＳＵＳ）
(2)
18 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
19 401-67230 PP_SENSOR_COVER
ＰＰ ＿センサカバー
(1)
20 401-69535 FEED_GEAR_ASSY
フィードギア組
(1)
21 401-66937 MOTOR_ASSY_08K
モータ組＿０８ Ｋ
(1)
22 401-67205 FEED_GEAR_B_08K
フィードギア Ｂ ＿０８ Ｋ
(1)
23 401-67204 FEED_GEAR_C_08K
フィードギア Ｃ ＿０８ Ｋ
(1)
24 401-67203 FEED_GEAR_D_08K
フィードギア Ｄ ＿０８ Ｋ
(1)
25 401-67202 FEED_GEAR_E_08K
フィードギア Ｅ ＿０８ Ｋ
(1)
26 401-03295 LINER_STUD
ライナースタッド
(3)
27 401-71255 FEED_GEAR_GUARD_08K_P
フィードギアガード＿０８ Ｋ ＿ Ｐ
(1)
28 401-67264 SPROKET_THRUST_SP_08K
スプロケットスラストスプリング＿０８ Ｋ
(1)
29 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(4)
30 401-67260 FEED_GEAR_COVER_12K
フィードギアカバー＿１２ Ｋ
(1)
31 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
32 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ネジ（Ｍ ２．６ Ｘ ４）
(3)
33 401-69518 UPPER_COVER_BASE_UNIT_08K
アッパーカバーベースユニット＿０８ Ｋ
1
34 401-67224 UCSP_R_08K
ＵＰ スプリング＿ Ｒ ＿０８ Ｋ
(1)
35 401-67225 UPPER_PUSHER_BR_08K
アッパープッシャー ＢＲ ＿０８ Ｋ
(1)
36 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
37 401-67223 UPPER_COVER_HOOK_08K
アッパーカバーフック＿０８ Ｋ
(1)
38 401-67226 UPPER_COVER_HOOK_PIN_08K
アッパーカバーフックピン＿０８ Ｋ
(1)
39 SM-8030302-TP SCREW M3X3
止めねじ Ｍ ３ Ｘ ３
(1)
40 401-67263 UC_HOOK_SP_08K
アッパーカバーフックスプリング＿０８ Ｋ
(1)
41 400-85419 SCREW M2X4
平小ねじ Ｍ ２ Ｘ ４（ＳＵＳ）
(1)
42 401-71256 SUPPORT_PLATE_08K
サポートプレート８ Ｋ
(1)
43 401-67220 UPPER_COVER_08K
アッパーカバー＿０８ Ｋ
1
- 3 -

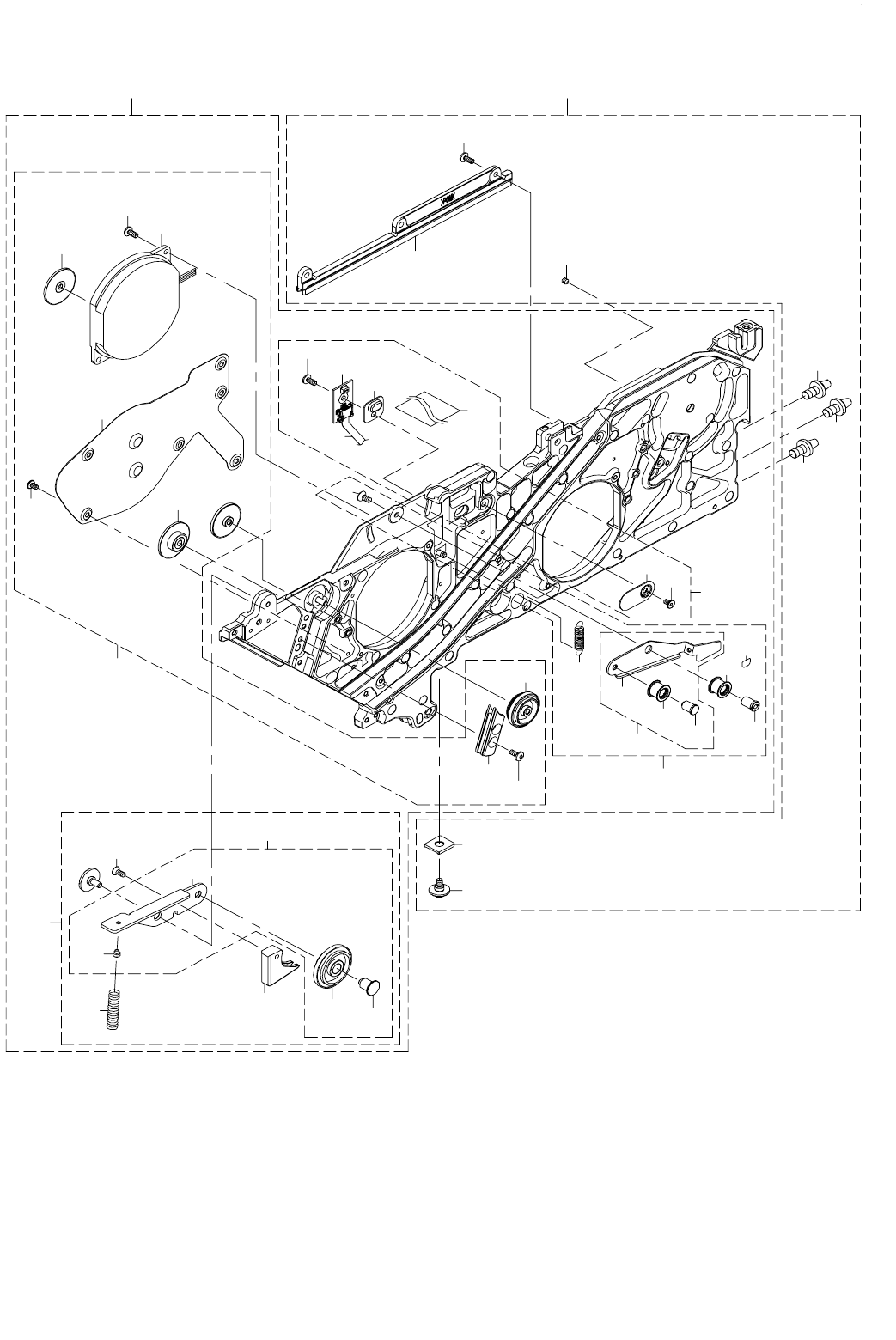

2. RF08AS (2)
3
4
5
6
7
10
11
9
8
2
14
15
21
16
13
19
20
17
18
12
25
24
23
27
29
28
22
31
32
33
35
36
37
37
39
34
30
42
41
41
43
44
45
46
47
38
26
1 40
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69519 PULL_UNIT_08K
プルユニット＿０８ Ｋ
1
2 401-69537 TENSIONER_ARM_ASSY_08K
テンショナアーム組＿０８ Ｋ
(1)
3 401-67241 T_ROLLER_MAIN_SH
Ｔ ローラーメインシャフト
(1)
4 401-67240 T_ROLLER
Ｔ ローラー
(1)
5 400-52050 SCREW M3X6 MEC
メックネジ Ｍ３Ｘ６
(1)
6 401-67267 TENSIONER_SP_08K
テンショナスプリング＿０８Ｋ＿Ａ
(1)
7 401-69514 TENSIONER_REFLECTOR
ＴＥＮＳＩＯＮＥＲ ＿ ＲＥＦＬＥＣＴＯＲ
(1)
8 401-69541 TENSIONER_ARM_SUB_ASSY_08K
テンショナアームサブ組＿０８ Ｋ
(1)
9 401-67239 T_ROLLER_BR
Ｔ ローラーブラケット
(1)
10 401-67240 T_ROLLER
Ｔ ローラー
(1)
11 401-67242 T_ROLLER_SH
Ｔ ローラーシャフト
(1)
12 401-69538 PULL_IDLER_ARM_ASSY_08K
プルアイドラアーム組＿０８ Ｋ
(1)
13 401-67245 PULL_UPPER_SCRAPER_8
プル＿アッパースクレーパ＿８
(1)
14 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバー ＣＳ タッピンねじ（Ｍ ２．６ Ｘ ６）
(1)
15 E1524-706-C00 STEP SCREW
レリースレバーガイド段ねじ
(1)
16 401-67262 PULL_IDLER_ARM_SP_08K
プルアイドラアームスプリング＿０８ Ｋ
(1)
17 401-69542 PULL_IDLER_ARM_SUB_ASSY_08K
プルアイドラアームサブ組＿０８ Ｋ
(1)
18 401-67244 PULL_IDLER_ARM_BR
プロアイドラーアームブラケット
(1)
19 401-67210 PULL_GEAR_8_ID
プルギア８＿ ＩＤ
(1)
20 401-67243 PULL_IDLER_GEAR_8_SH
プルアイドラーギア８シャフト
(1)
21 401-71254 IDLER_ARM_SP_SH
アイドラアームスプリングシャフト
(1)
22 401-69539 TENSIONER_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
23 401-67282 SENSOR_CAP
センサキャップ
(1)
24 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
(1)
25 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(1)
26 401-66941 TENSION SENS FPC
テンションセンサ ＦＰＣ
(1)
27 401-67247 PULL_SENSOR_COVER_A
プル＿センサーカバー
(1)
28 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(0.015)
29 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(1)
30 401-69540 PULL_GEAR_ASSY
プルギア組
(1)
31 401-66937 MOTOR_ASSY_08K
モータ組＿０８ Ｋ
(1)
32 401-67202 FEED_GEAR_E_08K
フィードギア Ｅ ＿０８ Ｋ
(1)
33 401-67207 PULL_GEAR_A
プルギア Ａ
(1)
34 401-67208 PULL_GEAR_B
プルギア Ｂ
(1)
35 401-67209 PULL_GEAR_8
プルギア８
(1)
36 401-67246 PULL_LOWER_SCRAPER
プル＿ロースクレーパ
(1)
37 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(4)
38 401-67261 PULL_GEAR_COVER_12K
プルギアカバー＿１２ Ｋ
(1)
39 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(6)
40 401-69520 RAIL_UNIT_08K
レールユニット＿０８ Ｋ
1
41 401-67211 X_AXIS_BASE_PIN_1
Ｘ 軸ベースピン１
(2)
42 401-67212 X_AXIS_BASE_PIN_2
Ｘ 軸ベースピン２
(1)
43 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(3)
44 401-67213 SLIDE_RAIL
スライドレール
(1)
45 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(3)
46 401-67290 LOCATE_PIN_A
ロケートピン＿ Ａ
(1)
47 401-67291 LOCATE_PIN_BASE
ロケートピンベース
(1)
