- 5 -

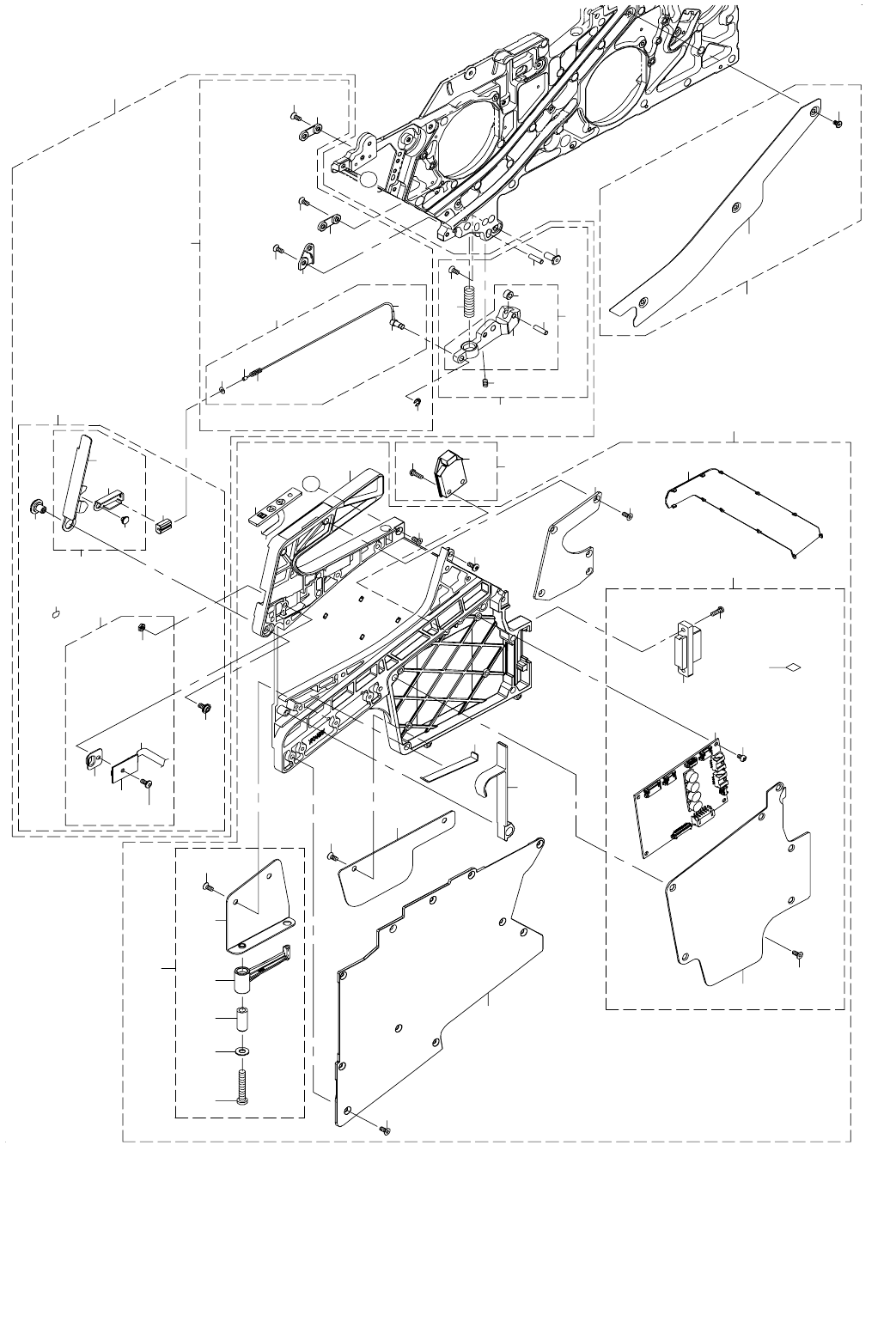

3. RF08AS (3)
3
4
5
6
7
11
9
10
8
21
26
25
24
23
22
17
20
19
18
16
15
13
14
12
28
30
30
29
29
30
31
33
34
35
37
36
32
2
1
40
A
A
41
42
43
44
45
46
47
48
49
49
49
51
52
39
56
53
54
55
57
50
59
60
61
62
63
64
58
67
66
65
68
69
70
27
38
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69521 CLAMP_UNIT_08K
クランプユニット＿０８ Ｋ
1
2 401-69543 CLAMP_BLOCK_ASSY_08K
クランプブロック組＿０８ Ｋ
(1)
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
(1)
4 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
5 401-67218 CLAMP_MAIN_SH
クランプメイン ＳＨ
(1)
6 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(1)
7 401-67265 CLAMP_SP
クランプスプリング＿０８ Ｋ ＿ Ａ
(1)
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K
クランプブロックサブ組＿０８ Ｋ
(1)
9 401-67215 CLAMP_BLOCK
クランプブロック
(1)
10 401-67217 CLAMP_ROLLER
クランプローラー
(1)
11 401-67216 GEAR_SH_08K
ギアシャフト＿０８ Ｋ
(1)
12 401-69544 CLAMP_LEVER_ASSY_08K
クランプレバー組＿０８ Ｋ
(1)
13 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
(1)
14 401-71822 SFBS-M3_L6
ＳＦＢＳ − Ｍ ３＿ Ｌ ６
(1)
15 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
(1)
16 401-69514 TENSIONER_REFLECTOR
テンショナ＿ ＲＥＦＬＥＣＴＯＲ
(1)
17 401-69547 CLAMP_LEVER_SUB_ASSY_08K
クランプレバーサブ組＿０８ Ｋ
(1)
18 401-67234 CLAMP_LEVER_PLATE
クランプレバープレート
(1)
19 401-67235 CLAMP_LEVER_LINK_PLATE
クランプレバー＿リンクプレート
(1)
20 401-67236 CLAMP_LINK_PIN
クランプリンクピン
(1)
21 401-69548 CLAMP_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
22 401-67282 SENSOR_CAP
センサキャップ
(1)
23 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥ センサ基板組
(1)
24 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(1)
25 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ ２．６ ３種
(1)
26 401-66940 LOCK SENS FPC
ロックセンサ ＦＰＣ
(1)
27 401-69545 CLAMP_WIRE_ASSY_08K
クランプワイヤー組＿０８ Ｋ
(1)
28 401-67249 CLAMP_WIRE_GUIDE_A
クランプワイヤガイド＿ Ａ
(1)
29 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿ Ｂ
(2)
30 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(6)
31 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
(1)
32 401-67248 CLAMP_WIRE_08K_N
クランプワイヤ０８ Ｋ ＿ Ｎ
(1)
33 401-67287 CLAMP_WIRE_08K_PW_N
クランプワイヤ０８ Ｋ ＿ ＰＷ ＿ Ｎ
(0.305)
34 401-67289 CLAMP_WIRE_08K_P2_N
クランプワイヤ０８ Ｋ ＿ Ｐ ２＿ Ｎ ２
(1)
35 401-67266 CLAMP_WIRE_SP
クランプスプリング＿０８ Ｋ ＿ Ａ
(1)
36 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(1)
37 401-67288 CLAMP_WIRE_08K_P1_N
クランプワイヤ０８ Ｋ ＿ Ｐ １＿ Ｎ
(1)
38 401-69522 HANDLE_UNIT_08K
ハンドルユニット＿０８ Ｋ
1
39 401-67258 HANDLE_L_08K
ハンドル＿ Ｌ ＿０８ Ｋ
(1)
40 401-67279 COVER_CS_SCREW_MAC_M26X6
カバー ＣＳ ねじ＿ ＭＡＣ（Ｍ ２．６ Ｘ ６）
(3)
41 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ ２．６ Ｘ ６）
(2)
42 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥ スイッチ
(1)
43 401-67252 CHAMBER_LID
チャンバー＿ ＬＩＤ
(1)
44 401-67251 LID_PRESSURE_PLATE
ＬＩＤ ＿板ばね
(1)
45 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
(1)
46 401-67257 HANDLE_R_08K
ハンドル＿ Ｒ ＿０８ Ｋ
(1)
47 401-67232 REAR_CABLE_COVER
リアケーブルカバー
(1)
48 401-67253 EXTENSION_PLATE
延長プレート
(1)
49 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバー ＣＳ タッピンねじ（Ｍ ２．６ Ｘ ６）
(14)
50 401-69549 PCB_BOX_ASSY
基盤ボックス組
(1)
51 401-62443 ETF MAIN PCB ASM
ＥＴＦ メイン基板組
(1)
52 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ ＝２．６ Ｌ ＝４
(4)
53 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ ／ Ｆ ケーブル組
(1)
54 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
55 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮ シート
(2)
56 401-67283 PCB_COVER_08K
基板カバー＿０８ Ｋ
(1)
57 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバー ＣＳ タッピンねじ（Ｍ ２．６ Ｘ ６）
(6)
58 401-71823 REEL_HOOK_ASSY
リールフック組
(1)
59 401-71257 REEL_HOOK_BASE
リールフックベース
(1)
60 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバー ＣＳ タッピンねじ（Ｍ ２．６ Ｘ ６）
(2)
61 400-68219 REEL_HOOK_SH
リールフックシャフト
(1)
62 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
63 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
64 401-71258 REEL_HOOK
リールフック
(1)
65 401-69523 FRONT_COVER_ASSY_08K
フロントカバー＿組＿０８ Ｋ
1
66 401-67259 FRONT_COVER_08K
フロントカバー＿０８ Ｋ
(1)
67 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ ２．６ Ｘ ４）
(3)
68 401-69529 DUMMY_SENSOR_UNIT
ダミーセンサ組
1
69 401-67233 DUMMY_SENSOR
ダミーセンサ
(1)
70 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
- 7 -

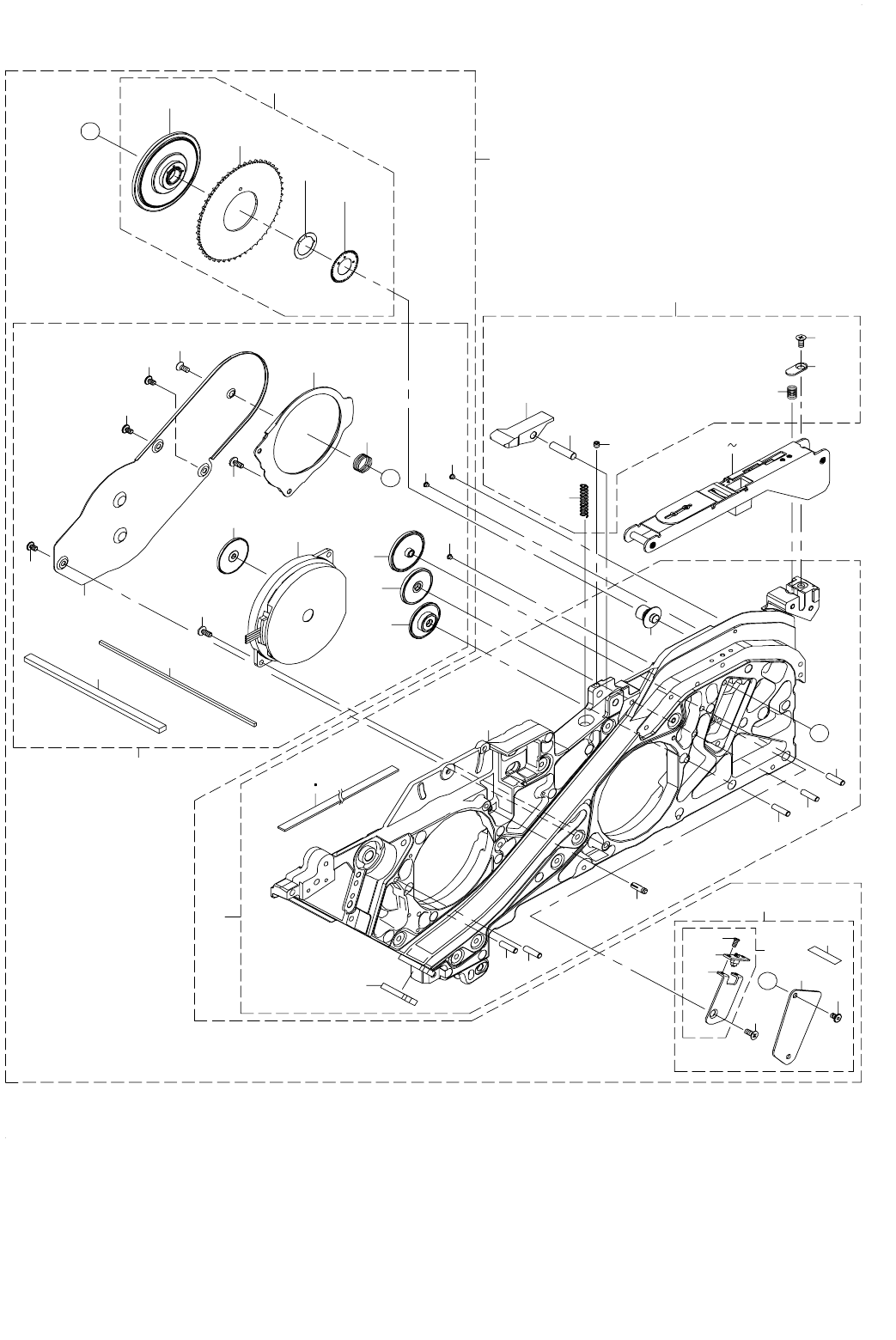

4. RF12AS/RF16AS/RF24AS (1)
3
4
4
4
4
5
4
2
18
19
17
16
21
20
15
13
14
12
11
10
33
34
35
36
25
26
26
27
1
26
28
29
29
30
32
32
32
31
41
42
40
45
46
44
43
39
A
A
6 7
47 49
24
9
8
B
B
22
23
38
37
