Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 101 1-001 88mm TF Fig. XD GT -88002 3 0926200T PLA TE INDEX 1 1092600E09-003 4 0926200U PLA TE INDEX 1 1092600E09-004 5 221AA105 BOL T_HEX-SCT 2 1092600E09-005 6 21 1DA550…
1011-001
16
13
11
15
14
17
12
7
6
4
18
5
3
16
88mm TF
Fig. XD
GT-88002

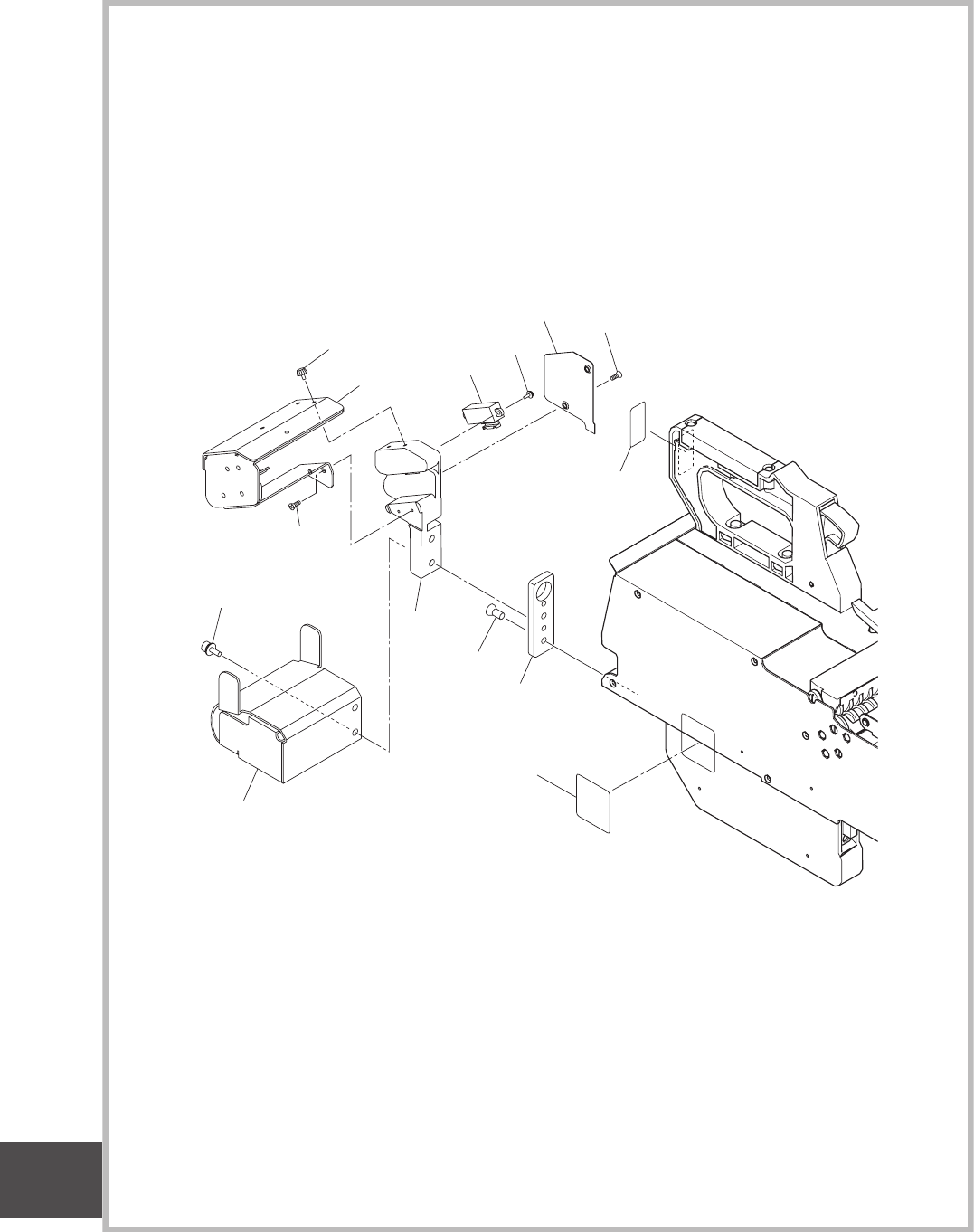

Fig. XD-1
継ぎ目検出ユニット
Joint Detection Unit
Fig. XD
継ぎ目検出ユニット
DS-88002
Joint Detection Unit DS-88002
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1011-001
88mm TF
Fig. XD
GT-88002
3 0926200T PLATE INDEX 1 1092600E09-003
4 0926200U PLATE INDEX 1 1092600E09-004
5 221AA105 BOLT_HEX-SCT 2 1092600E09-005
6 211DA550 PLATE 1 1092600E09-006
7 221DA115 MACHINE SCREW 2 1092600E09-007
11 210B4392 FRAME 1 2092600G00-001
12 0926J007 ASSY COVER 1 2092600G00-002
13 211A9111 COVER(D) 1 2092600G00-003
14 23G10090 SENSOR,PHOTO 1 2092600G00-004
15 221DA065 MACHINE SCREW 2 2092600G00-005
16 221DA103 MACHINE SCREW 4 2092600G00-006
17 221DA056 MACHINE SCREW 1 2092600G00-007
18 0926J00C GUIDE 1 2092600G00-008
DS-88002
Fig. XD
Fig. XD-1
