OM-1774
8
5. 线路板的紧固
5.1 根据线路板尺寸的条件
线路板长度 :50 ～ 860mm 时
与标准规格相同，或与加长线路板 X860mm 对应相同。
线路板长度 :860 ～ 1,200mm 时
线路板实际贴装位置与标准规格相同。
关于线路板实际贴装位置以外的线路板，为防止线路板弯曲而使用线路板紧
固汽缸进行线路板紧固。
Note
用线路板紧固汽缸进行线路板紧固时，请注意与下面已贴装元件的冲突。
冲突时，请移动线路板紧固汽缸。
966mm
线路板
( 反转定位 )
SIGMA-G5S
142.5mm
线路板紧固汽缸
X 方向调整范围
966mm142.5mm
线路板紧固汽缸
X 方向调整范围
线路板实际贴装范围位置
9.5mm 9.5mm
线路板紧固汽缸
Y 方向调整范围
线路板紧固汽缸
线路板
( 正转定位 )
线路板紧固汽缸
Fig.4
1308-001
5. 线路板的紧固
OM-1774
9
5.2 根据线路板重量的条件
线路板重量 : 未满 2.5kg 时
与标准规格相同。使用支撑销。
线路板重量 :2.5 ～ 10kg 时
使用支撑治具 ( 魔术树脂 )。
Note
线路板下有已贴装元件时，避开支撑治具上面对应。魔术树脂也请相同对
应。
Reference
(a)关于线路板程序请参照
“
6.线路板程序
”
。
(b)关于设置步骤请参照
“
7.设定
”
。
(c)如魔术树脂上沾附污垢等会降低摩擦阻抗，因此需要定期清扫表面。
关于维护保养请参照
“
9.维护保养
”
。
魔术树脂
支撑治具
支撑治具 + 魔术树脂

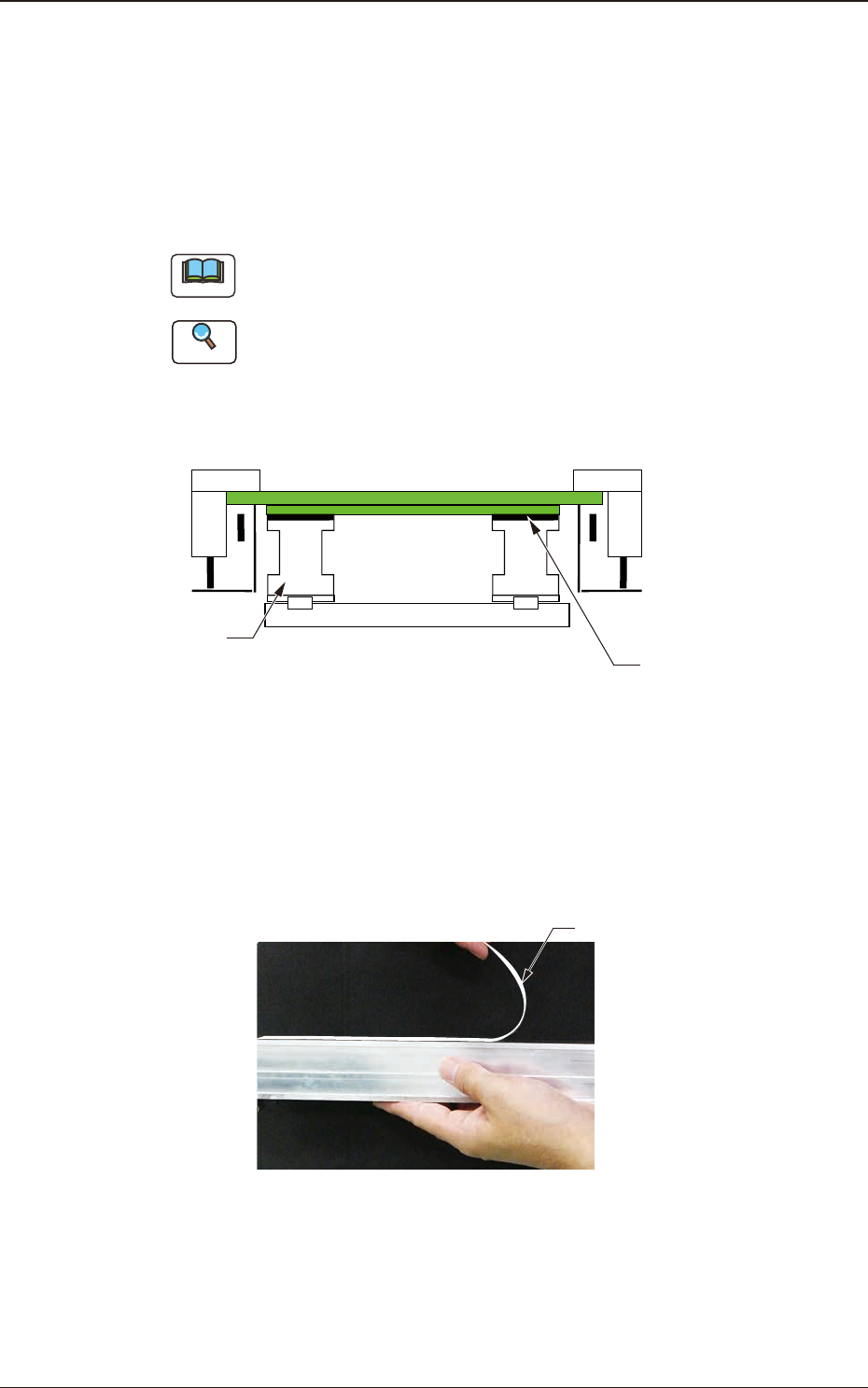

Fig.5 支撑治具设置状态 概观图
使用时的注意事项
使用支撑治具时，请揭掉魔术树脂的薄膜后使用。
薄膜
Fig.6
1308-001
5.2 根据线路板重量的条件
OM-1774
10

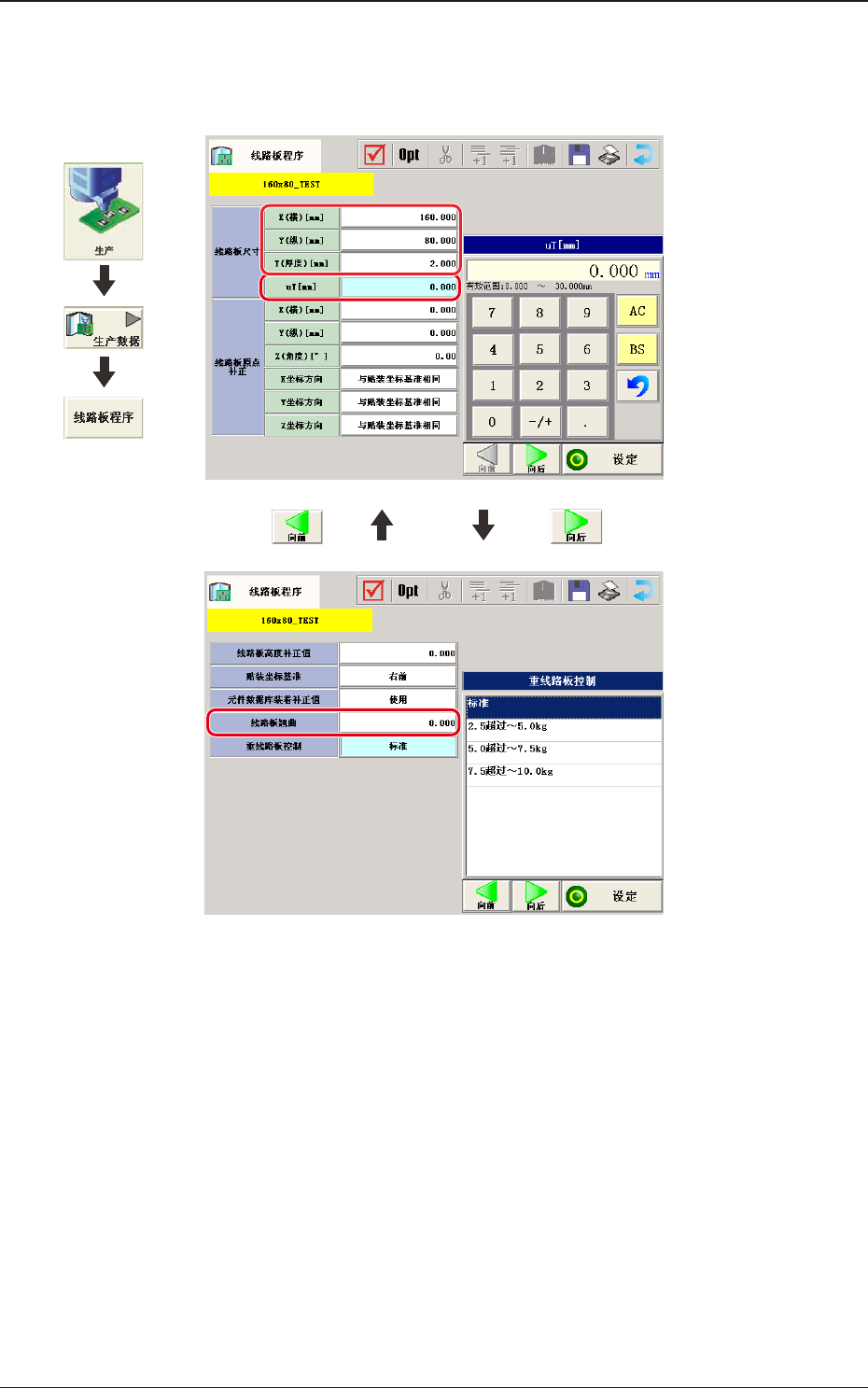

6. 线路板程序
根据线路板尺寸、线路板重量编辑
“
线路板
”
数据。
Fig.7
1308-001
6. 线路板程序
界面展开
