OM-1774 10 6. 线路板程序 根据线路板尺寸、线路板重量编辑 “ 线路板 ” 数据。 Fig.7 1308-001 6. 线路板程序 界面展开
OM-1774
9
5.2 根据线路板重量的条件
线路板重量 : 未满 2.5kg 时
与标准规格相同。使用支撑销。
线路板重量 :2.5 ～ 10kg 时
使用支撑治具 ( 魔术树脂 )。
Note
线路板下有已贴装元件时，避开支撑治具上面对应。魔术树脂也请相同对
应。
Reference
(a)关于线路板程序请参照
“
6.线路板程序
”
。
(b)关于设置步骤请参照
“
7.设定
”
。
(c)如魔术树脂上沾附污垢等会降低摩擦阻抗，因此需要定期清扫表面。
关于维护保养请参照
“
9.维护保养
”
。
魔术树脂
支撑治具
支撑治具 + 魔术树脂
Fig.5 支撑治具设置状态 概观图
使用时的注意事项
使用支撑治具时，请揭掉魔术树脂的薄膜后使用。
薄膜
Fig.6
1308-001
5.2 根据线路板重量的条件
OM-1774
10
6. 线路板程序
根据线路板尺寸、线路板重量编辑
“
线路板
”
数据。
Fig.7
1308-001
6. 线路板程序
界面展开
OM-1774
11

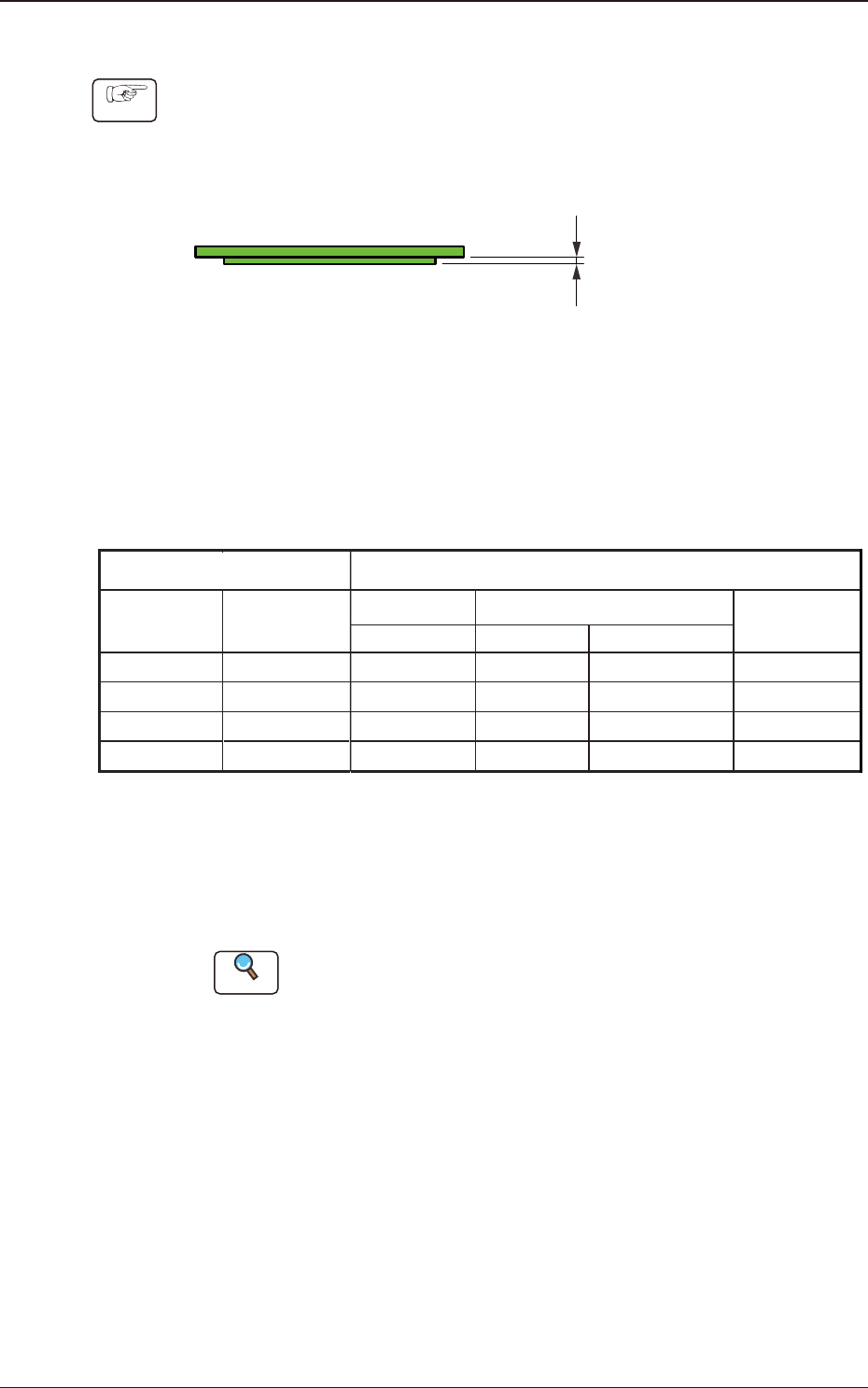

线路板对应设定
Procedure
(1) 在
“
线路板尺寸
”
数据中，设定生产用线路板的尺寸 ( 线路板尺寸 :
50
×
50 ～ 1,200
×
510mm)。
(2) 设定下面厚度 (uT)[mm]。
下面厚度
Fig.8
(3) 指定线路板的重量范围。
( 根据指定的重量范围 ( 主参数 )，自动设定以下副参数 )
( 其他线路板程序编辑的设定与标准规格相同。)
Table 1
主参数
副参数
搬送轴
支撑台轴
有无使用
线路板制动器
～ 2.5
0 0
使用
～ 5.0
60
20
不使用使用
～ 7.5
75
40
不使用使用
～ 10.0
90
60
不使用使用
有无传导管
不使用
冲程(mm)
40.5- 线路板厚度
32.95
32.95
32.95
质量(kg)
减速率(%) 减速率(%)
(4) 按下 [ 实行最优化 ] 按钮。
( 线路板程序被进行最优化处理，设定对应于线路板的线路板定位等。)
(5) 在各定位可以识别的范围内设定线路板识别标记的坐标。
Reference
详细内容请参照
“
11.规格
”
。
