OM-1774
12
7. 设 定
7.1 支撑销 支撑治具的设置
Note
设置支撑治具时，事先将线路板程序的
“
支撑销
”
设定为
“
不交換
”
，并
由自动调整切换为手动调整。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
Reference
(1)切换为要生产的生产机种信息。

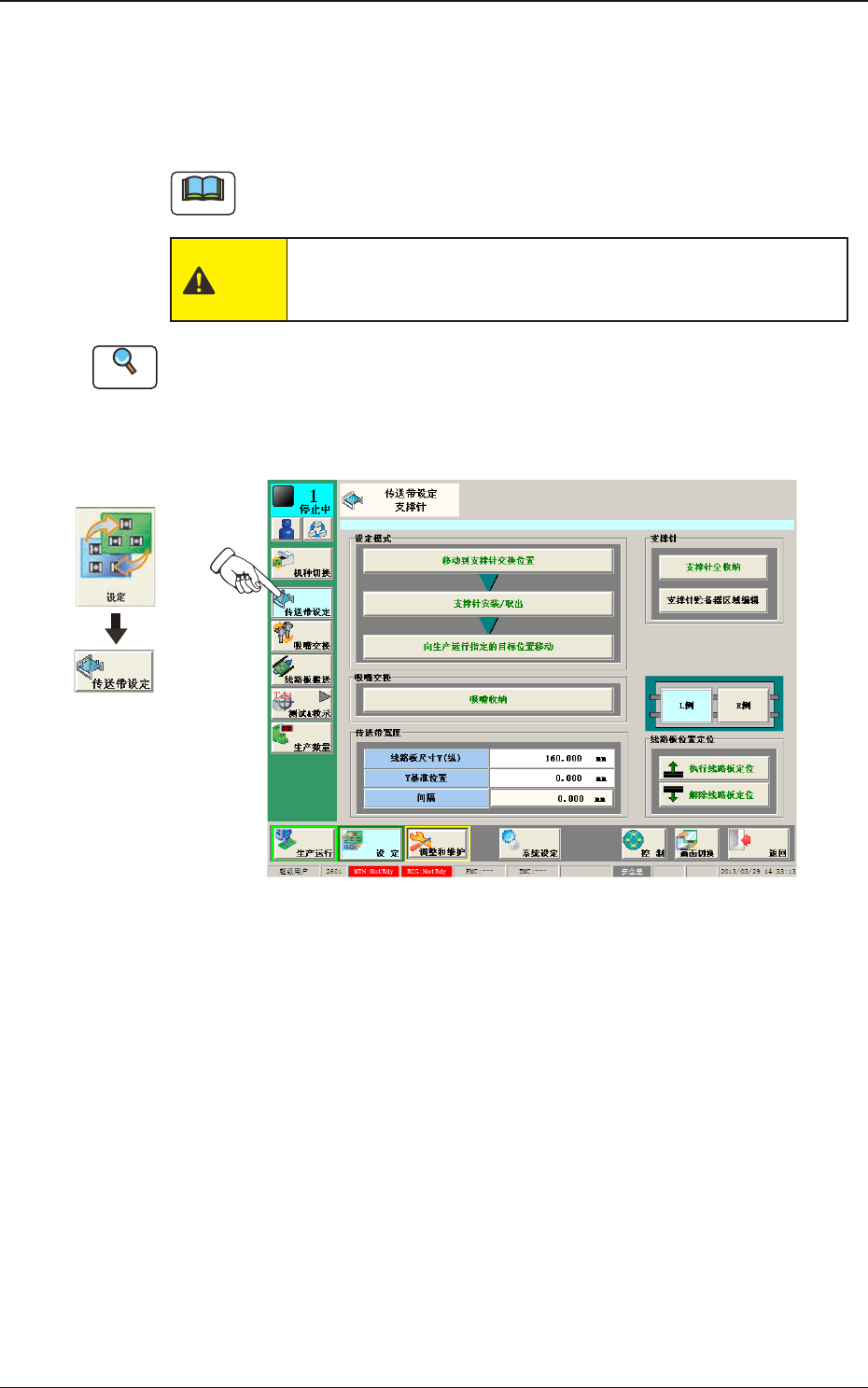

(2)按下子菜单栏中的 [ 设定 ] 按钮，显示
“
传送带设定支撑针 ( 支撑
销)
”
界面。
界面展开
Fig.9
(3)按下线路板位置定位的 [ 执行 ] 按钮，上升支撑台。
(4)按下送料器准备完了开关，灭开关灯。
(5)拆卸送料器推车。
(6)按下机盖锁定开关，灭开关灯。
( 透明盖锁定被解除。)
(7)打开透明盖。
1308-001
7. 设 定
OM-1774
13
(8)将支撑治具垂直插入到支撑台的孔中。
设置在不与搬送带冲突的最近的位置上。
设置在支撑台的前侧。
Fig.10
支撑台
金素板
支撑治具
无间隙地设置。
后侧 前侧
Fig.11
Notice
(a) 请用双手进行支撑治具的安装及拆卸，以免掉落。
否则，可能会导致支撑治具的破损或划伤。
Fig.12
(b) 设置支撑治具时，使其与支撑台没有间隙。
否则，搬送线路板时上升，可能会与安装头发生冲突。
(c) 在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，
就有可能变形，因此请注意。
1308-001
7.1 支撑销 支撑治具的设置
OM-1774
14
(9)关闭透明盖。
(10)按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)
Note
安装支撑治具并调整时，请确认没有与搬送滑道发生冲突。
(11)设置送料器推车。
(12)按下送料器准备完了开关，亮开关灯。
(13)按下线路板定位的 [ 执行 ] 按钮，下降支撑台。
1308-001
7.1 支撑销 支撑治具的设置
