OM-1774 14 (9) 关闭透明盖。 (10) 按下机盖锁定开关，亮开关灯。 ( 透明盖被锁定。) Note 安装支撑治具并调整时，请确认没有与搬送滑道发生冲突。 (11) 设置送料器推车。 (12) 按下送料器准备完了开关，亮开关灯。 (13) 按下线路板定位的 [ 执行 ] 按钮，下降支撑台。 1308-001 7.1 支撑销 支撑治具的设置
OM-1774
13

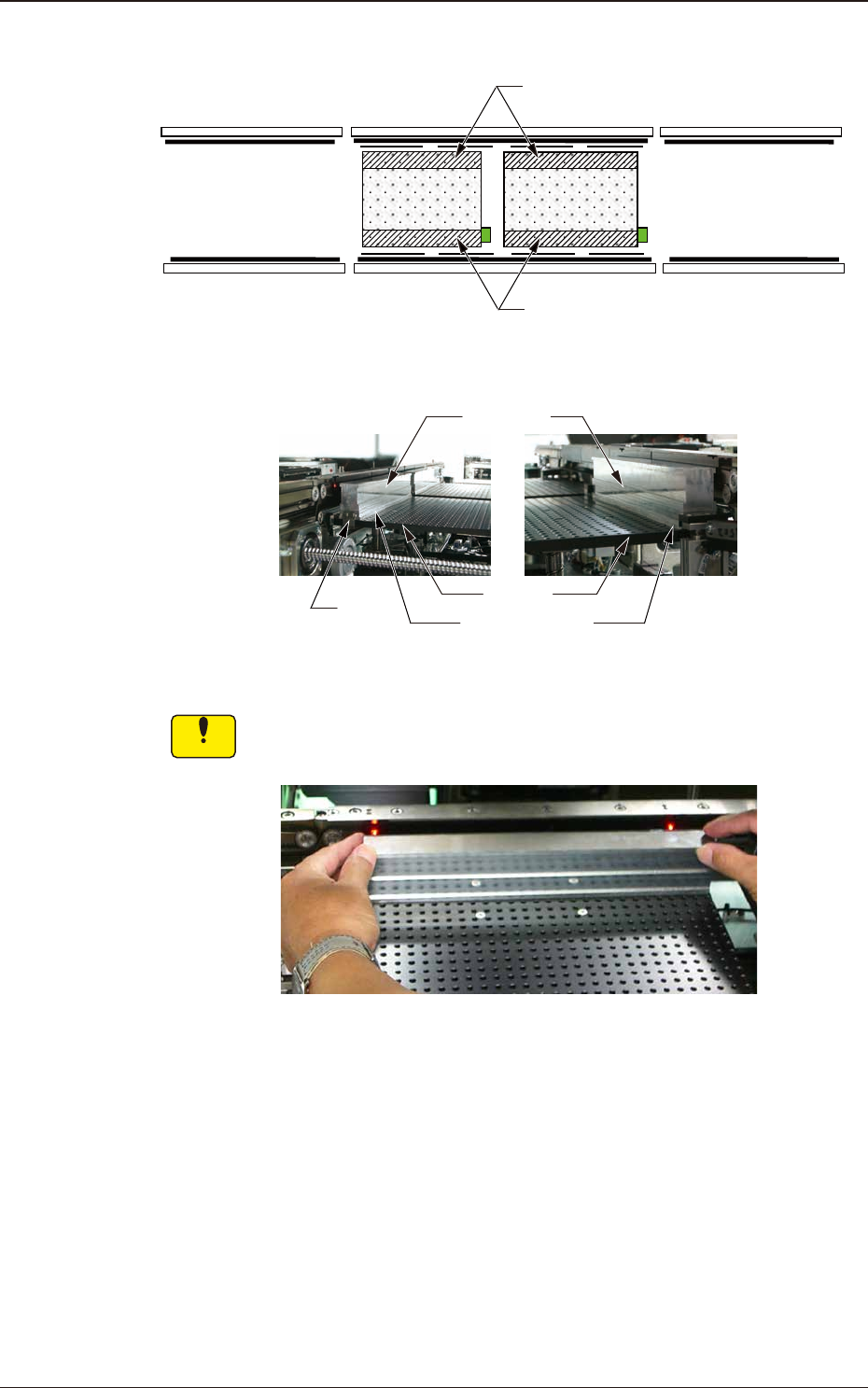

(8)将支撑治具垂直插入到支撑台的孔中。
设置在不与搬送带冲突的最近的位置上。
设置在支撑台的前侧。
Fig.10
支撑台
金素板
支撑治具
无间隙地设置。
后侧 前侧
Fig.11
Notice
(a) 请用双手进行支撑治具的安装及拆卸，以免掉落。
否则，可能会导致支撑治具的破损或划伤。
Fig.12
(b) 设置支撑治具时，使其与支撑台没有间隙。
否则，搬送线路板时上升，可能会与安装头发生冲突。
(c) 在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，
就有可能变形，因此请注意。
1308-001
7.1 支撑销 支撑治具的设置
OM-1774
14
(9)关闭透明盖。
(10)按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)
Note
安装支撑治具并调整时，请确认没有与搬送滑道发生冲突。
(11)设置送料器推车。
(12)按下送料器准备完了开关，亮开关灯。
(13)按下线路板定位的 [ 执行 ] 按钮，下降支撑台。
1308-001
7.1 支撑销 支撑治具的设置
OM-1774
15
7.2 线路板移载
加长线路板尺寸时，[ 线路板位置决定 ( 定位 )] 按钮被切换。
[1]
Fig.13
[1] 线路板位置决定
加长线路板:显示使用加长线路板尺寸 (610
×
50 ～ 860
×
460mm) 的线
路板时。
[ 定位 1/ 定位 2] 按钮
进行线路板定位。
按下 [ 定位 1/ 定位 2] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，
线路板移载到
“
定位 1
”
/
“
定位 2
”
，所选支撑台上升。
[解除]按钮
按下 [ 解除 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，所选支
撑台下降，线路板定位被解除。
1308-001
7.2 线路板移载
