OM-1774 15 7.2 线路板移载 加长线路板尺寸时，[ 线路板位置决定 ( 定位 )] 按钮被切换。 [1] Fig.13 [1] 线路板位置决定 加长线路板 :显示使用加长线路板尺寸 (610 × 50 ～ 860 × 460mm) 的线 路板时。 [ 定位 1/ 定位 2] 按钮 进行线路板定位。 按下 [ 定位 1/ 定位 2] 按钮，在 10 秒钟内再按操作台的 [START] 按钮， 线路板移载到 “ 定位 1 …
OM-1774
14
(9)关闭透明盖。
(10)按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)
Note
安装支撑治具并调整时，请确认没有与搬送滑道发生冲突。
(11)设置送料器推车。
(12)按下送料器准备完了开关，亮开关灯。
(13)按下线路板定位的 [ 执行 ] 按钮，下降支撑台。
1308-001
7.1 支撑销 支撑治具的设置
OM-1774
15

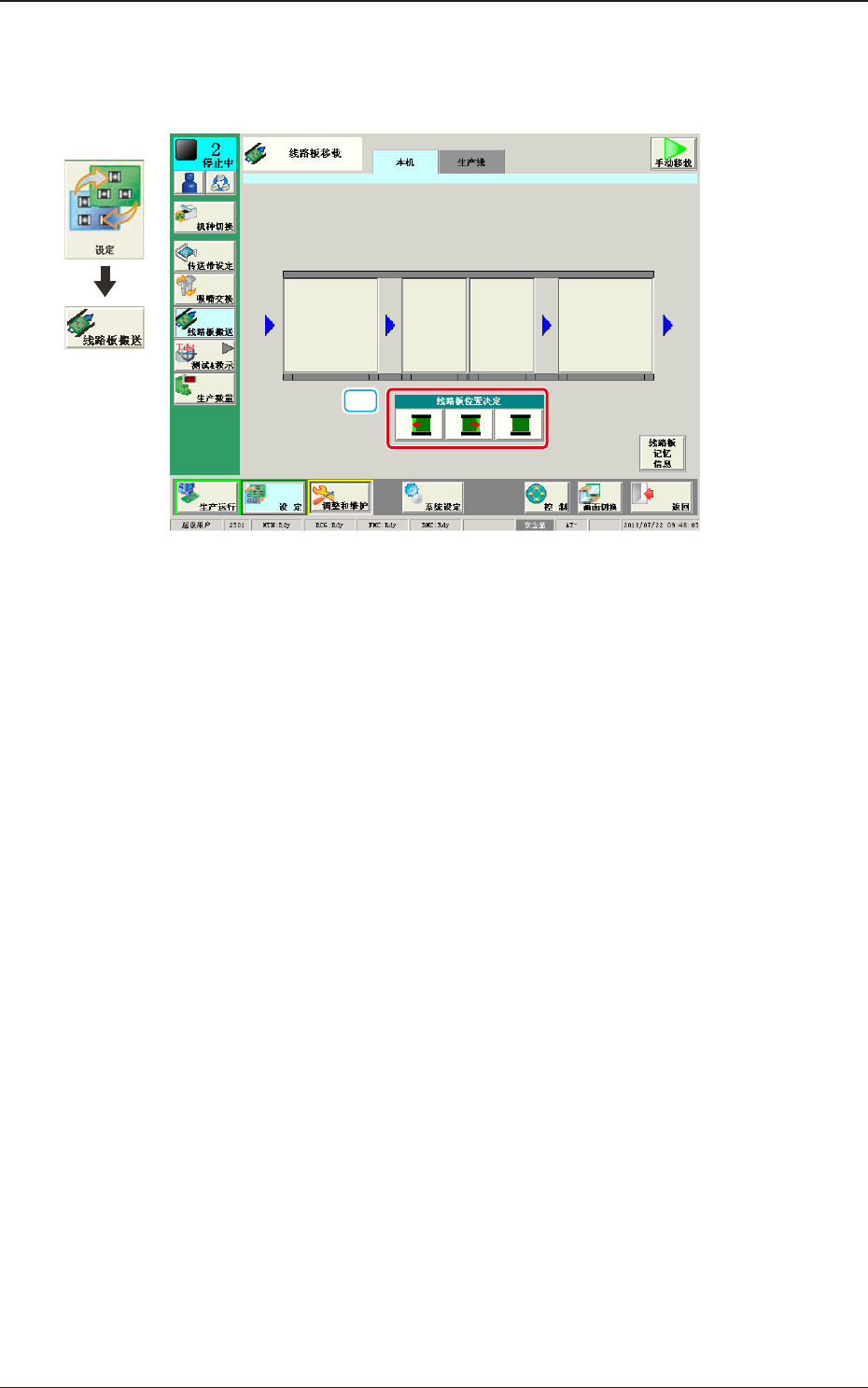

7.2 线路板移载
加长线路板尺寸时，[ 线路板位置决定 ( 定位 )] 按钮被切换。
[1]
Fig.13
[1] 线路板位置决定
加长线路板:显示使用加长线路板尺寸 (610
×
50 ～ 860
×
460mm) 的线
路板时。
[ 定位 1/ 定位 2] 按钮
进行线路板定位。
按下 [ 定位 1/ 定位 2] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，
线路板移载到
“
定位 1
”
/
“
定位 2
”
，所选支撑台上升。
[解除]按钮
按下 [ 解除 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，所选支
撑台下降，线路板定位被解除。
1308-001
7.2 线路板移载
界面展开
OM-1774
16
7.2.1 线路板记忆信息
在
“
线路板移载
”
界面中，按下 [ 线路板记忆信息 ] 按钮，便显示以下界面。
Note
用手除去了线路板时，请将定位位置两处设为 OFF 状态。
(
“
定位 1
”
时左边、
“
定位 2
”
时右边的颜色变为浅蓝色。)
Fig.14
1308-001
7.2 线路板移载
