OM-1774
20
9.2 支撑治具的维护保养方法
魔术树脂
适当 清扫 所要时间:5分钟
(IPA、脱水乙醇、中性洗剂、
水、棉纱)
请用棉纱沾上IPA、脱水乙醇、
中性洗剂或水当中的任意一个擦
拭。
Fig.18
请尽可能使用不掉纱头的棉纱。掉落的纱头会导致机器故障。
9.3 保修元件列表
品 名 元件编号 元件名 使用数 建议年数 立体分解图 备 注
定位部搬送带 0996C106 PULLY,TIMING 2 2
右侧搬送带 1010C6608 PULLY,TIMING 2 2
左侧搬送带 1012C607 PULLY,TIMING 2 2
定位部搬送传动轮 1012C604 BELT_TIMING 4 4
Note
建议年数为参考值。
9.4 标准附属品列表
品 名 元件编号 元件名 使用数 立体分解图 备 注
支撑治具 ( 上方侧 ) 10122627 2
支撑治具 ( 下方侧 ) 10122628 2
1308-001
9.2 支撑治具的维护保养方法
OM-1774
27
11. 规 格
内 容 项 目
1. 型 号
GS-CU651
2. 适用机种
SIGMA-G5S
3. 适用线路板 大 小 : 50 × 50 ～ 1,200 × 510mm(四角为R1～R1.5mm)
厚 度 : 0.3 ～ 5.0mm
弯曲度 : 满足以下两个条件。
• 50mm长的弯曲度在0.2mm以下
例 : 线路板大小为200mm时，弯曲度为0.8mm以下。
• Max.1.0mm
例 : 线路板大小超过250mm时，弯曲度为1.0mm以下。
弯曲度
质 量 : Max.10kg(线路板完成时包括传导管)
材 质 : 环氧玻璃
陶瓷(选项)
但是，尺寸X在280mm以下时为Max.5kg(线路板完成时，包括
传导管)
注:不能同时搬送。
注 : (a) 关于浅色玻璃环氧，请咨询本公司的营业部门或销售代理店。
(b) 根据线路板的材质、形状、弯曲度、质量、表面状态(光泽)
固定间隔 : 上面/下面 Y方向线路板端 5mm
等，能否正常进行线路板搬送或元件贴装，需进行测试确认。
1308-001
11. 规 格
OM-1774
28
容 内 目 项

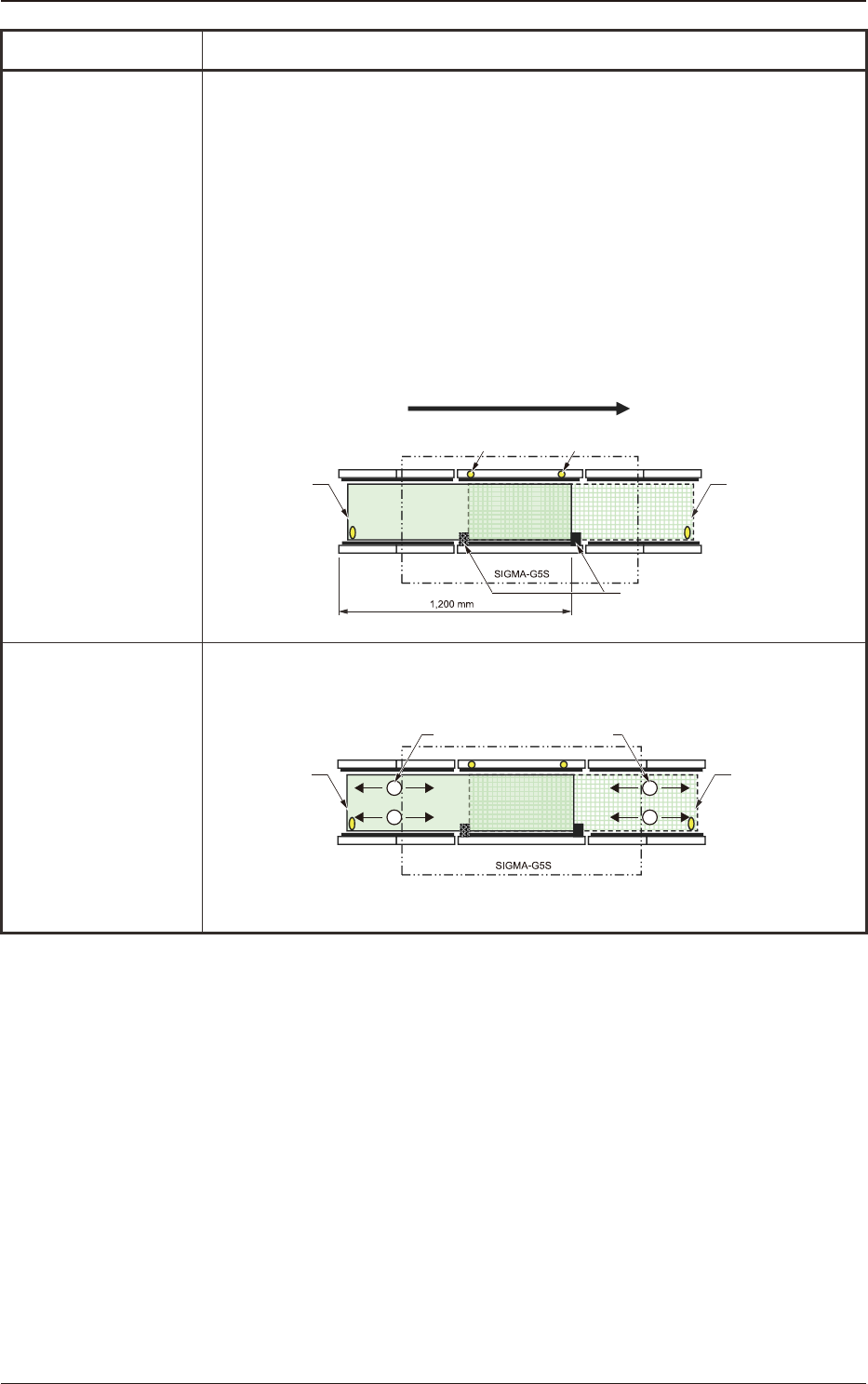

4. 线路板定位 线路板长度 : 50～610mm时
与标准使用相同
线路板长度 : 610～1,200mm时
进行2次线路板定位。
在元件贴装动作途中解除线路板定位，移开线路板，再次进行定位动作。
(反转定位)
正转定位→反转定位或反转定位→正转定位
注 : (a) 使用不良标记检出(选项)等功能时，有时会发生两次以上的
定位动作。
(b) 线路板2块检出功能不能使用。
5. 线路板紧固方法
线路板长度 : 820～1,200mm时
• 追加在供给/排出传送带上紧固线路板的功能。
线路板
(正转定位)
线路板流动方向
线路板
(反转定位)
线路板检出光纤
(反转定位)
线路板
(反转定位)
线路板
(正转定位)
线路板检出光纤
(正转定位)
线路板制动器
线路板紧固结构(汽缸等)
