3. 限制事项
•
装置内发生异常时，不能从装置内取出线路板。
请向前后工序装置搬送线路板，再从前后工序装置取出线路板。
•
尺寸 X 超过 610mm 的线路板，不能与下述选项并容。
2D 条形码可追溯
2D 条形码机种切换
装置间数据传送 ( 不良标记、线路板高度测定、分割线路板识别 )
线路板高度测定
1308-001
3. 限制事项
OM-1774
61308-001
4. 动作概要
4. 动作概要
线路板长度 : 50 ～ 610mm 时
与标准规格相同。
线路板长度 : 610 ～ 1,200mm 时

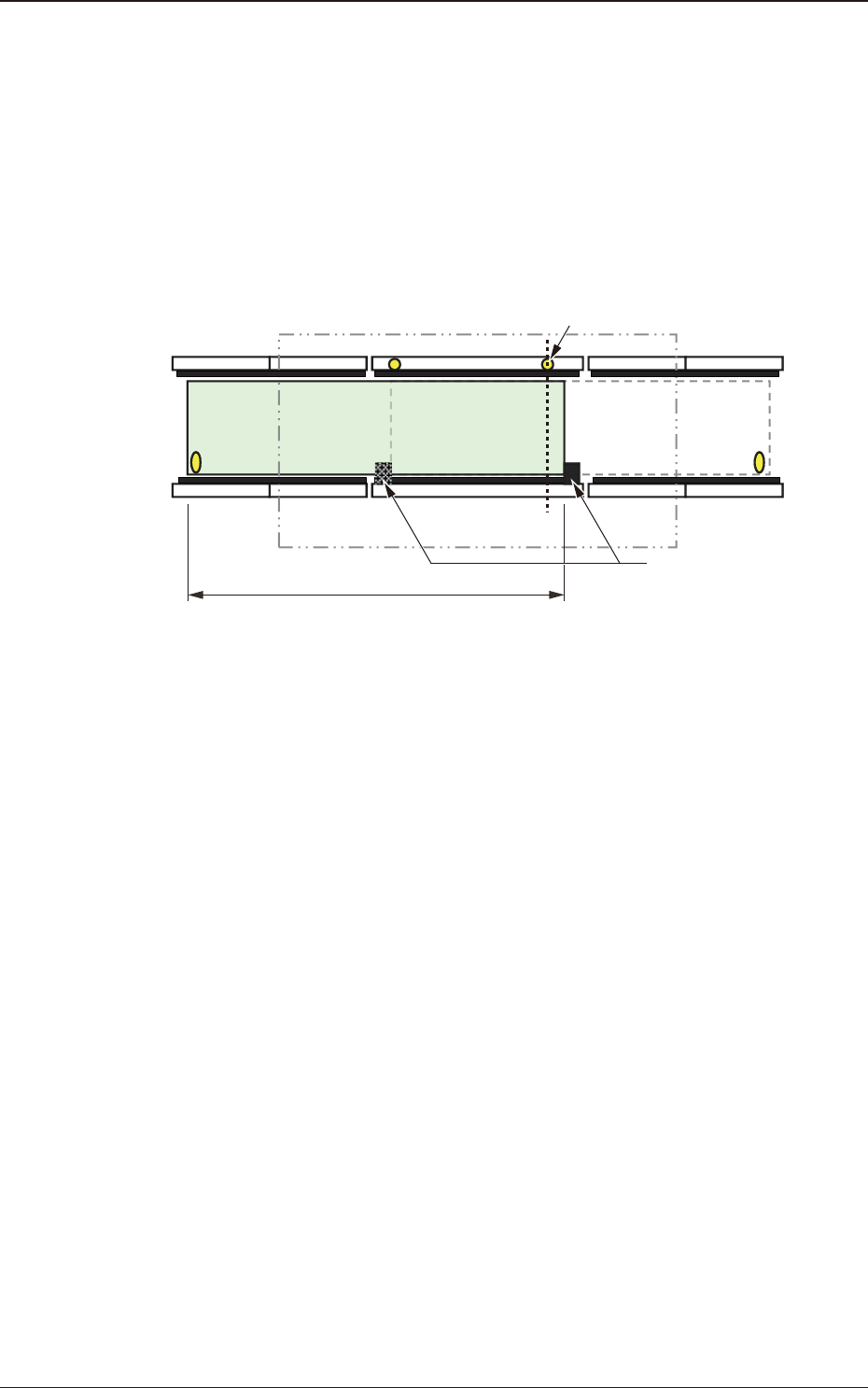

(1)从前工序装置传送过来的线路板经过线路板供给部传送到线路板定位
2( 线路板定位 1) 为止。
线路板检出光纤
( 线路板定位 2)
线路板制动器
1,200mm
SIGMA-G5S
Fig.2
(2)线路板被线路板定位 2 的搬送线路板检出传感器检测并定位。
(3)设在线路板上的线路板识别标记被线路板识别照相机检出，补正元件
贴装位置。
(4)贴装元件到线路板。
(5)线路板长度超过 610mm 且有必要将元件贴装到可贴装元件的范围外时，
在元件贴装途中暂时停止贴装，解除线路板定位。
OM-1774
7

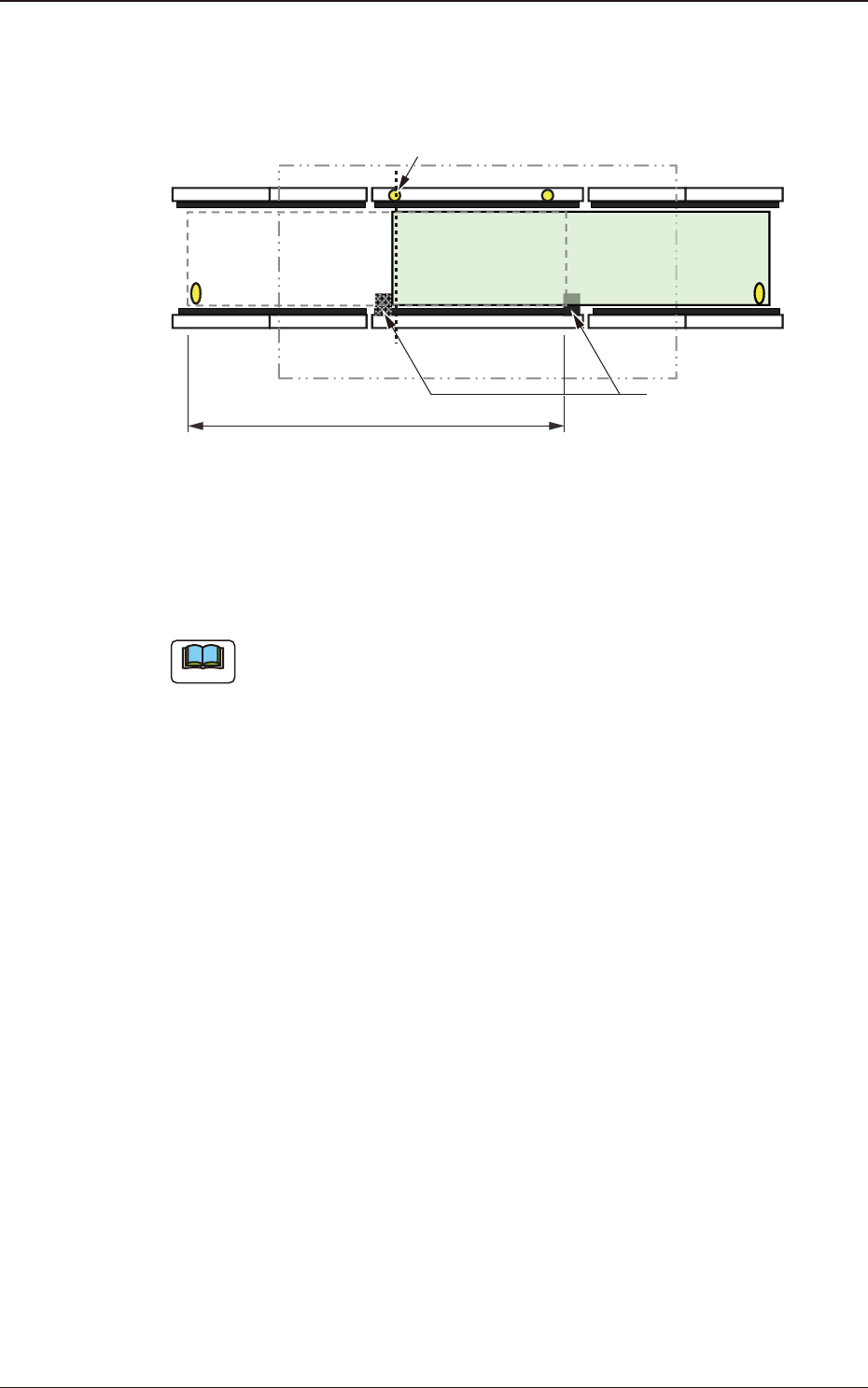

(6)线路板被线路板定位 1( 线路板定位 2) 的搬送线路板检出传感器检出
线路板终端并定位。( 反转定位 )
线路板检出光纤
( 线路板定位 1)
线路板制动器
1,200mm
SIGMA-G5S
Fig.3
(7)设在线路板上的线路板识别标记再次被线路板识别照相机检出，补正
元件贴装位置。
(8)再次贴装元件到线路板。
Note
(a)线路板定位次数在线路板程序的最优化处理中设定。
(b)使用不良标记检出 ( 选项 ) 等功能时，有时会发生 2 次以上的定位动作。
(c)不能使用线路板 2 块检出功能。
