4. 动作概要
4. 动作概要
线路板长度 : 50 ～ 610mm 时
与标准规格相同。
线路板长度 : 610 ～ 1,200mm 时
(1)从前工序装置传送过来的线路板经过线路板供给部传送到线路板定位
2( 线路板定位 1) 为止。
线路板检出光纤
( 线路板定位 2)
线路板制动器
1,200mm
SIGMA-G5S
Fig.2
(2)线路板被线路板定位 2 的搬送线路板检出传感器检测并定位。
(3)设在线路板上的线路板识别标记被线路板识别照相机检出，补正元件
贴装位置。
(4)贴装元件到线路板。
(5)线路板长度超过 610mm 且有必要将元件贴装到可贴装元件的范围外时，
在元件贴装途中暂时停止贴装，解除线路板定位。
OM-1774
7
(6)线路板被线路板定位 1( 线路板定位 2) 的搬送线路板检出传感器检出
线路板终端并定位。( 反转定位 )
线路板检出光纤
( 线路板定位 1)
线路板制动器
1,200mm
SIGMA-G5S
Fig.3
(7)设在线路板上的线路板识别标记再次被线路板识别照相机检出，补正
元件贴装位置。
(8)再次贴装元件到线路板。
Note
(a)线路板定位次数在线路板程序的最优化处理中设定。
(b)使用不良标记检出 ( 选项 ) 等功能时，有时会发生 2 次以上的定位动作。
(c)不能使用线路板 2 块检出功能。
1308-001
4. 动作概要
OM-1774
8

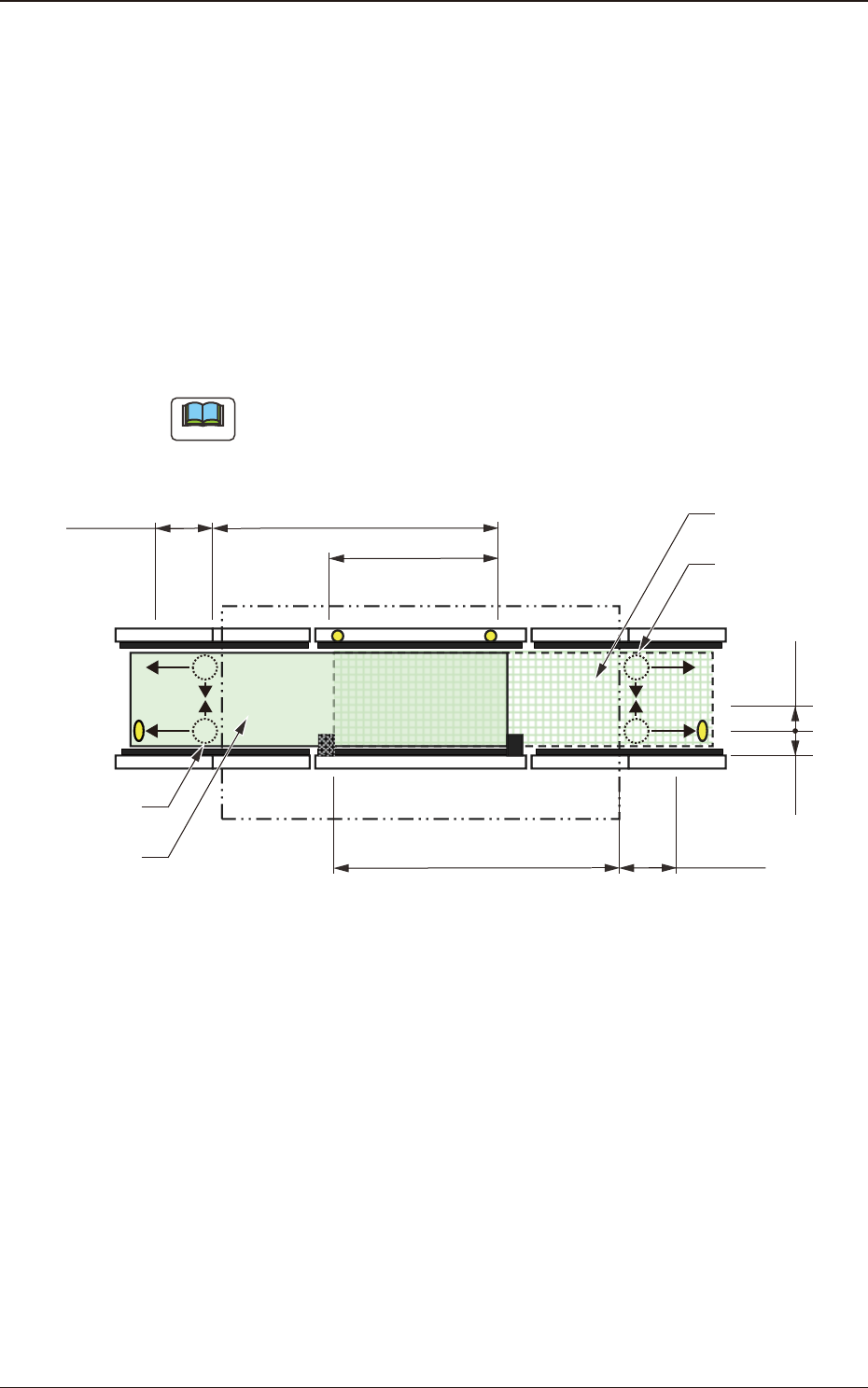

5. 线路板的紧固
5.1 根据线路板尺寸的条件
线路板长度 :50 ～ 860mm 时
与标准规格相同，或与加长线路板 X860mm 对应相同。
线路板长度 :860 ～ 1,200mm 时
线路板实际贴装位置与标准规格相同。
关于线路板实际贴装位置以外的线路板，为防止线路板弯曲而使用线路板紧
固汽缸进行线路板紧固。
Note
用线路板紧固汽缸进行线路板紧固时，请注意与下面已贴装元件的冲突。
冲突时，请移动线路板紧固汽缸。
966mm
线路板
( 反转定位 )
SIGMA-G5S
142.5mm
线路板紧固汽缸
X 方向调整范围
966mm142.5mm
线路板紧固汽缸
X 方向调整范围
线路板实际贴装范围位置
9.5mm 9.5mm
线路板紧固汽缸
Y 方向调整范围
线路板紧固汽缸
线路板
( 正转定位 )
线路板紧固汽缸
Fig.4
