- 27 - 第三章 生产工作流程 图 3- 19 （微调窗口） 3.4 生产流程
- 26 -
第三章 生产工作流程
在图 3-19 界面下安装刮刀，
注意：
刮刀片安装前应检查其刀口是否平直，有无缺损。
4.
以上工作完成后点击
[
确定
]
按钮，完成第一块
PCB
的印刷。
5. 如印刷结果不符合质量要求，应重新进行参数设置或在主界面上点击[ ]按钮进入
图 3-18 界面输入平台及印刷误差补偿值，知道印刷结果满足质量要求，方可正式开始
生产。
6. 锡膏印刷质量要求：
本机器设定锡膏厚度在 0.1—0.3mm 之间、焊膏覆盖焊盘的面积在 75%以上即满足质
量要求。

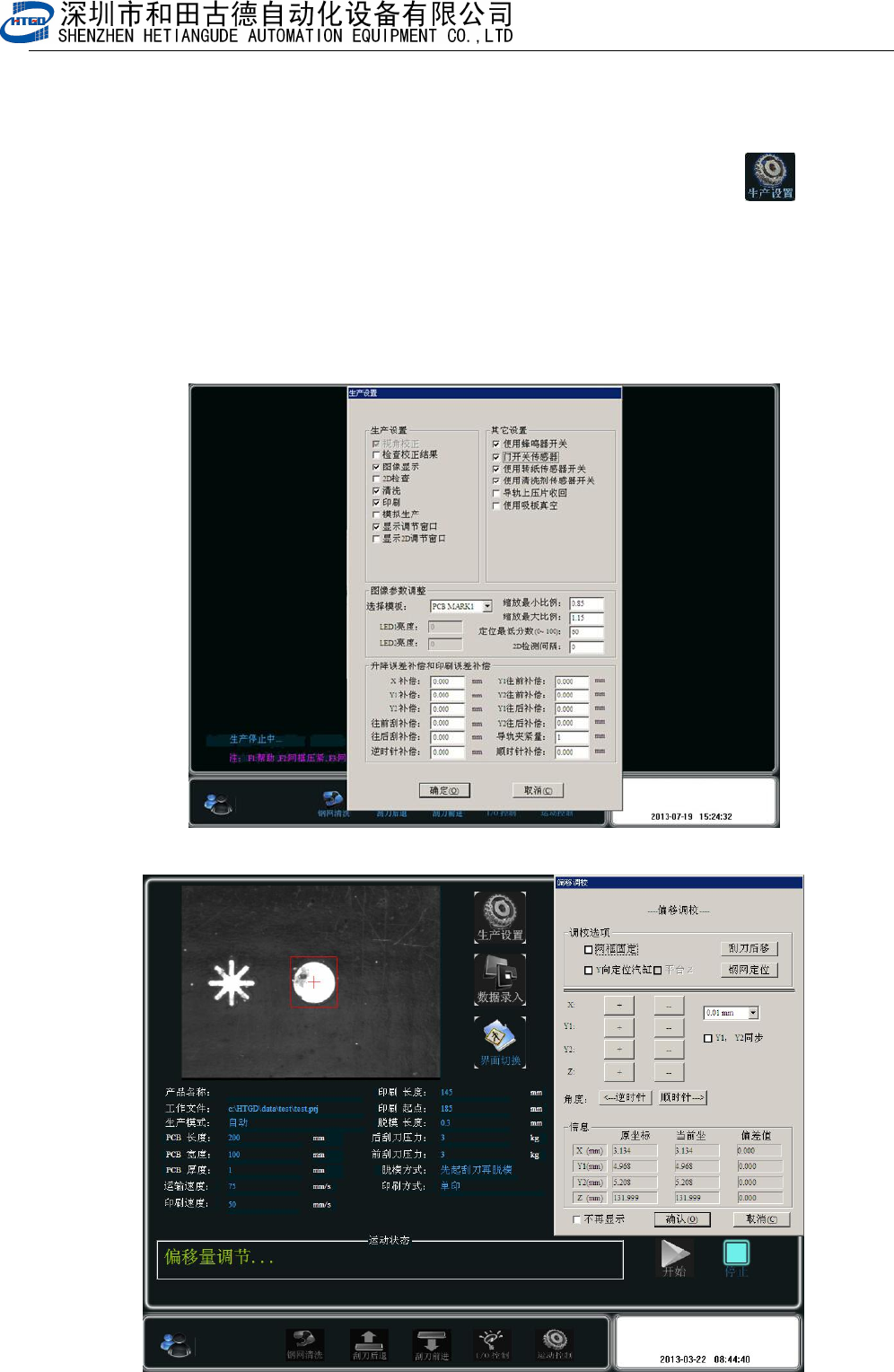

图
3-18
（生产设置界面）
- 27 -
第三章 生产工作流程
图 3-19（微调窗口）

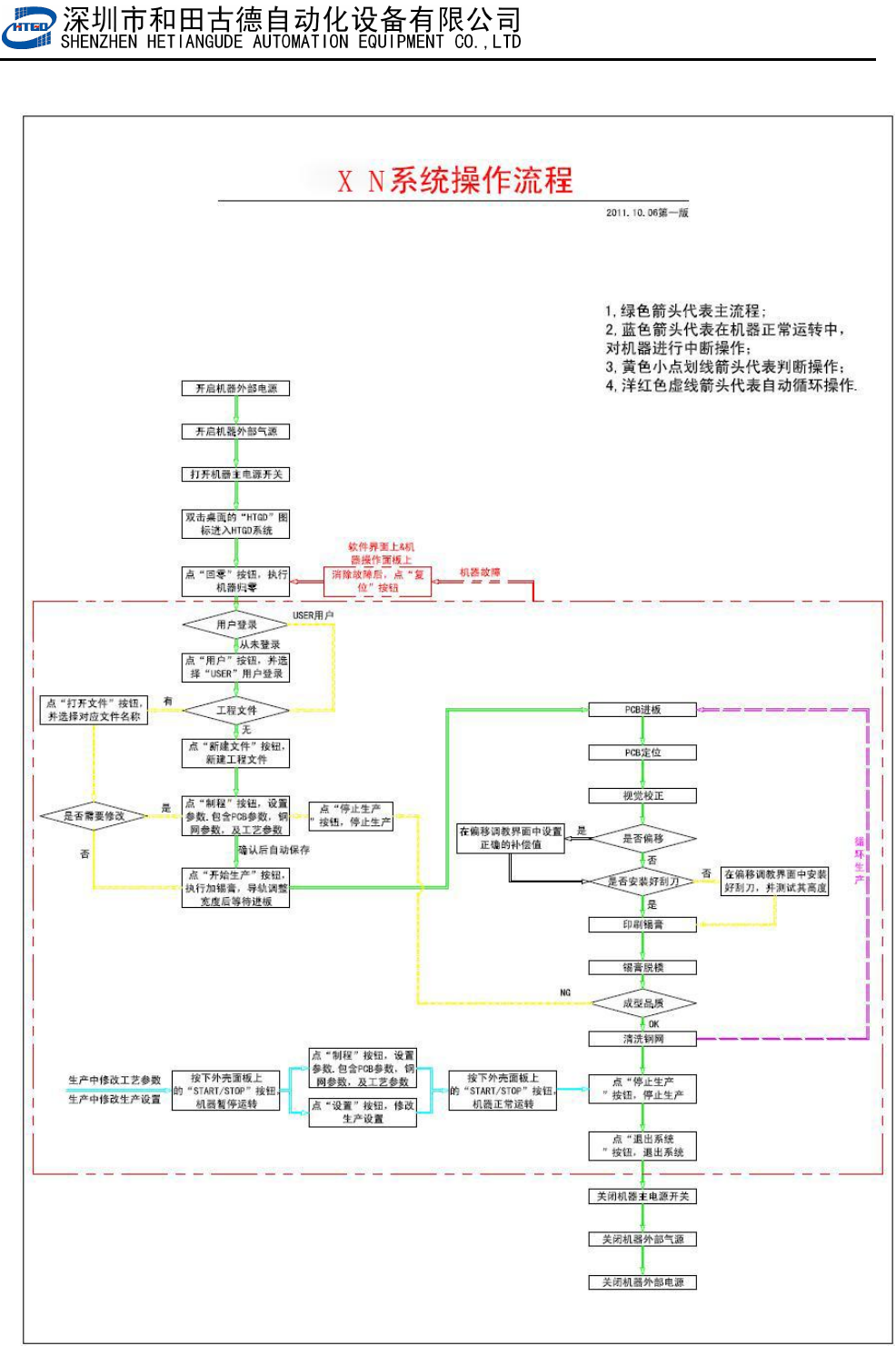

3.4 生产流程
- 28 -
第四章 操作系统说明
第四章 操作系统说明
4.1 系统启动
打开机器主电源开关，将自动进入主窗口画面。操作程序如下：
打开总电源开关 打开气源开关 打开机器主电源开关 进入机器主画
面（主菜单）
4.2
主窗口组成

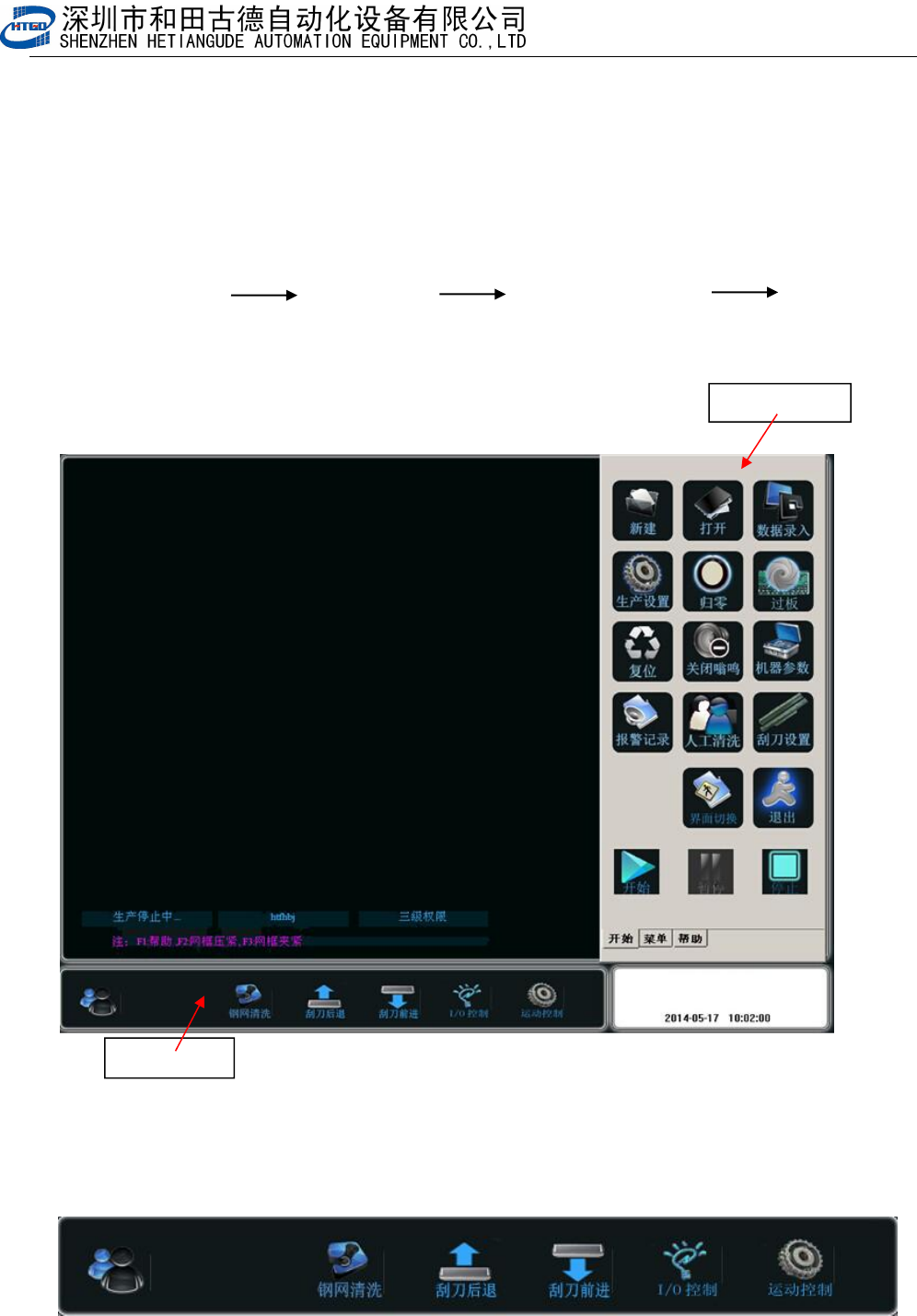

图 4-1 主窗口画面
主窗口包括两个部分：
主工具栏 1
主工具栏 1
主工具栏 2
