第四章 操作系统说明
第四章 操作系统说明
2

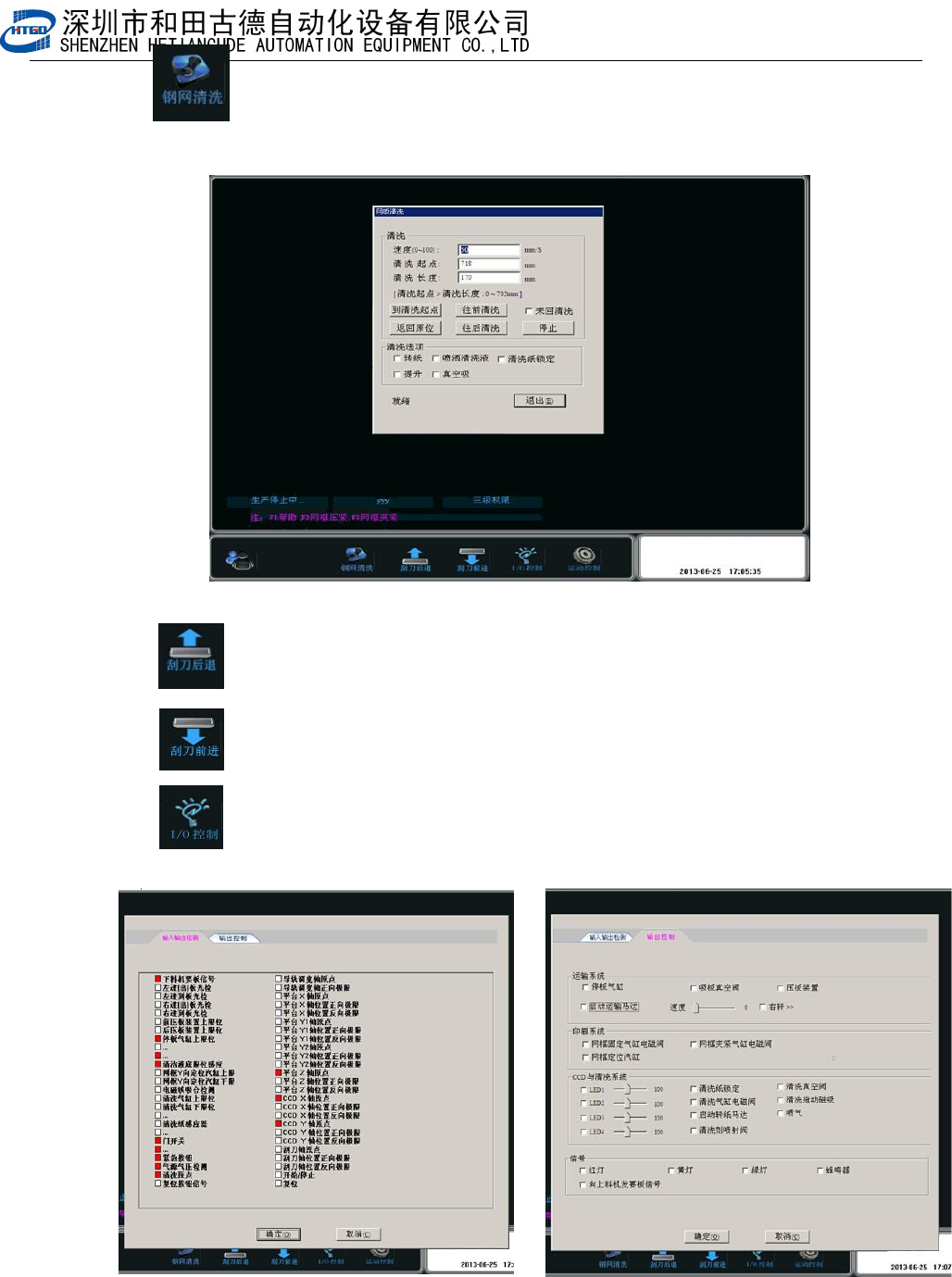

． ：钢网清洗。当机器自动清洗不能满足工艺要求的情况下，点击该按
钮可对钢网进行人工清洗。洗完后点退出回到机器主界面；
图 4-2（钢网清洗）
3． ：刮刀后退。点击刮刀向后移动到印刷起点；
4． ：刮刀前进。点击刮刀向前移动到印刷终点；
5
． ：
I/O
控制。点击该按钮出现图
4-3
界面，该功能主要用在检测机器的
I/O 是否正常上；
图
4-3
（
I/O
检测）
- 31 -

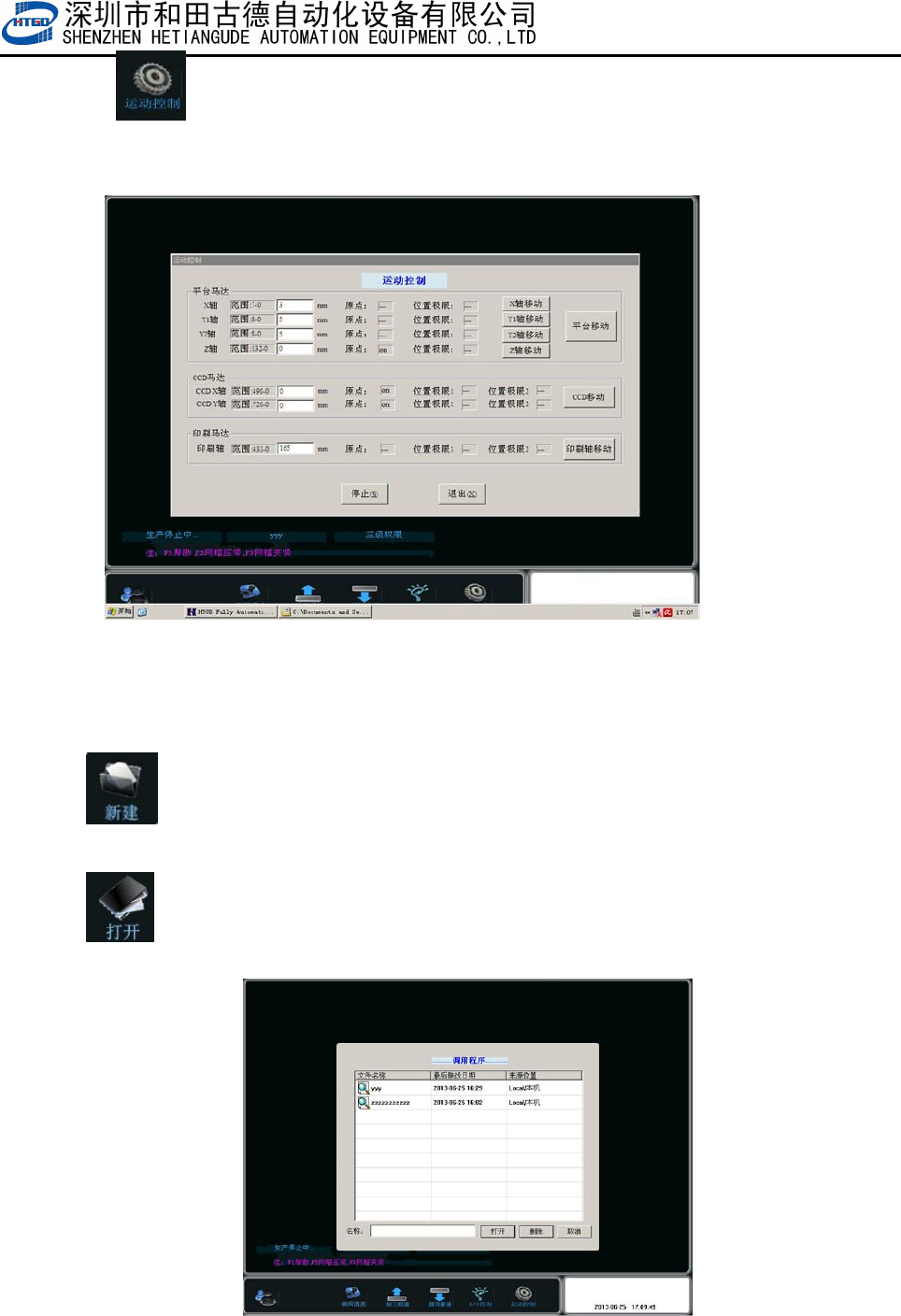

6． ：运动控制。该功能主要用在调试机器或检查机器故障上。点击该按钮
后出现图 4-4 界面。在该界面上对应空白的格子里填上数据，点击右边的[I]按钮，对应的轴
会移动到所设置的数据处。
图
4-4
（运动控制）
4.2.2 主工具栏 2 功能解释及其操作
1． ：新建工程。新建一个印刷程序，点击该按钮在图 3-6 界面上输入工程的
代号点击
[
确定
]
然后按第三章讲的内容做程序即可；
2． ：打开工程文件按钮。打开一个之前建立好的程序。如图 4-5，选择要打开
的工程，点击
[
打开
]
即可；
图
4-5
（打开工程）
- 32 -
第四章 操作系统说明
3

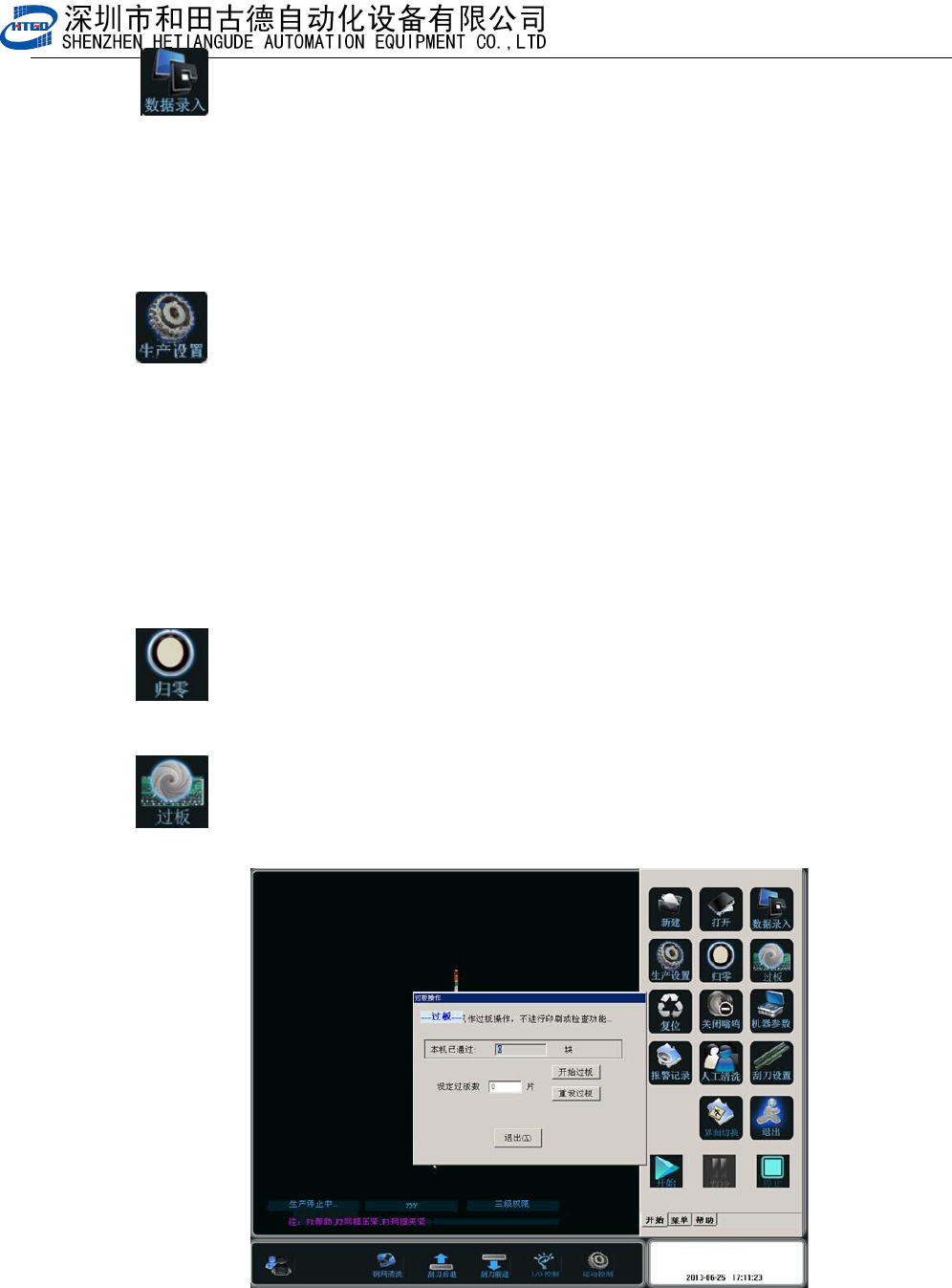

． ：数据录入按钮。该按钮在两种状态下使用。
一．打开工程或新建工程时
该状态下单击该按钮出现图 3-7 所示的界面。该界面下的设置请参照第三章。
二．在生产过程中按机器外壳上的“
Start/Stop
”按钮后
该状态下单击该按钮出现图 3-7 界面，相关设置请参考第三章。
4.
：生产设置按钮。点击该按钮后出现图
3-18
界面。在该界面下可设置的
项目有：
生产设置：有很多选项，勾选后执行，反之不执行；
平台补偿：输入平台补偿值；
刮刀 Y 向补偿：当机器对位精度达到要求时，印出来的锡膏是偏的，这时就要根据偏移
的数值输入相应的补偿。前后刮刀均不一样。
其他设置：同样有很多选项，勾选后执行，反之不执行；
5． ：归零按钮。单击该按钮后按软件提示操作机器将执行归零动作。如图
3-2
，
3-3
，
3-4
所示。
6． ：过板功能。点击该按钮后出现图 4 - 6 界面。机器只执行过板功能，
相当于过板机使用。
图
4-6
（过板界面）
