- 34 - 第四章 操作系统说明 偿等刚能的设置。 机器参数三：如图 4- 9 该栏目主要进行各运动轴导程以及不同配置设备选项的设置。 机器参数四： 如图 4-10 该栏目主要进行各运动轴的速度加速度及每转细分数设置。 图 4-9 （机器参数 3 ） 图 4-10 （机器参数 4 ） 10 ： ：报警记录按钮。单击该按钮后如图 4- 1 1 ； 图 4-1 1 （报警记录）
- 33 -
第四章 操作系统说明

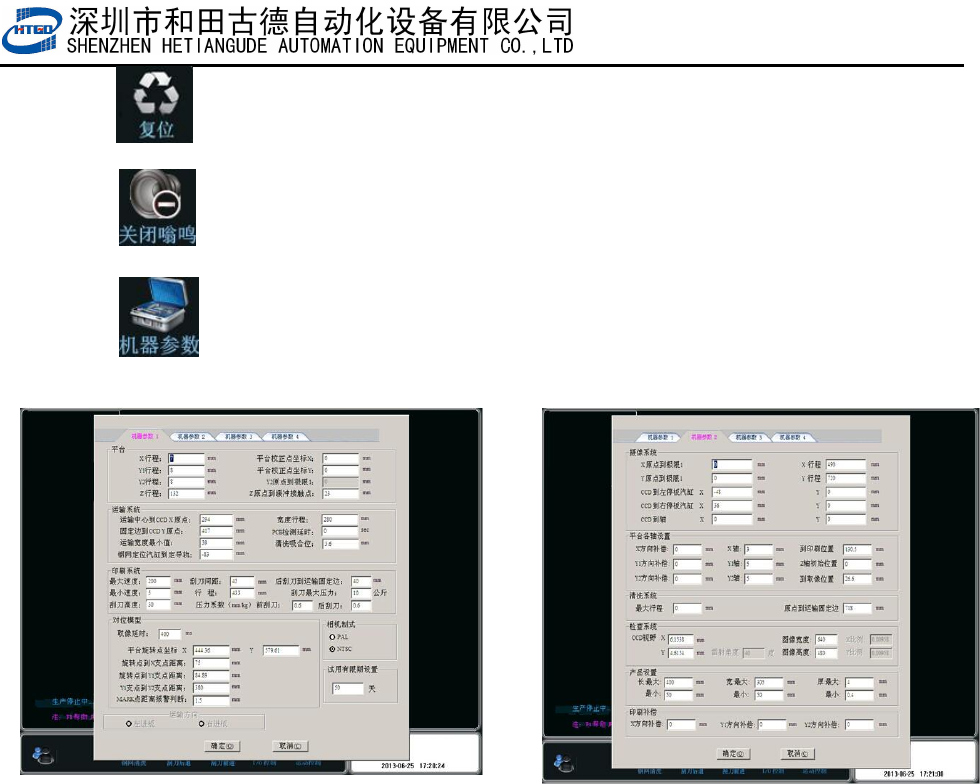

7： ：复位按钮。单击该按钮后机器各信号复位。单击该按钮不会出现任何界
面。
8： ：关闭蜂鸣按钮。单击该按钮后报警声音关闭。单击该按钮不会出现任
何界面。
9
． ：机器参数设置。点击该按钮可以对机器个参数进行设置。如图
4-7
，
4-8，4-9，4-10。
图 4-7（机器参数 1） 图 4-8（机器参数 2）
机器参数一：如图
4-7
A．平台
主要进行平台各轴行程的设置；
B
．运输系统
设置运势导轨的最大/最小宽度、运输导轨固定边到 CCD 原点的距离、PCB 到位延时
及运输导轨中心到 CCD X 原点的距离等；
C
．印刷系统
设置刮刀横梁的行程、前刮刀到运输固定边的距离、刮刀移动的最大/最小速度及刮刀的
最大压力；
D
．对位模型
设置平台调整数学模型基本参数，此处参数为机器精准度基准，非原厂专业人员不得
随意更改。
机器参数二：如图 4-8
该栏目主要进行摄像系统、清洗系统、平台各运动轴设置、校正系统、产品设置、印刷补
- 34 -
第四章 操作系统说明
偿等刚能的设置。

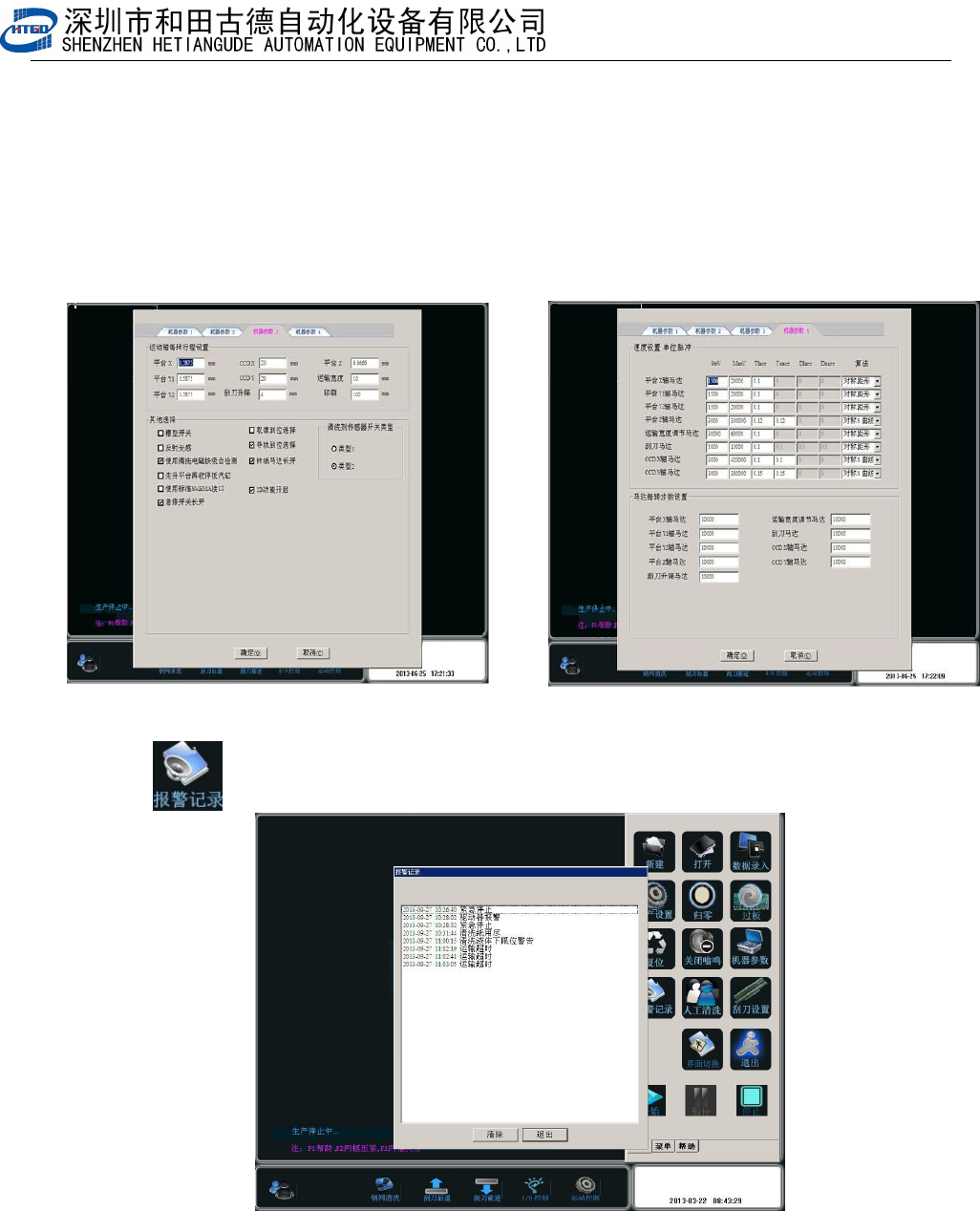

机器参数三：如图 4-9
该栏目主要进行各运动轴导程以及不同配置设备选项的设置。
机器参数四：如图
4-10
该栏目主要进行各运动轴的速度加速度及每转细分数设置。
图
4-9
（机器参数
3
） 图
4-10
（机器参数
4
）
10： ：报警记录按钮。单击该按钮后如图 4-11；
图 4-11（报警记录）
- 35 -
第四章 操作系统说明

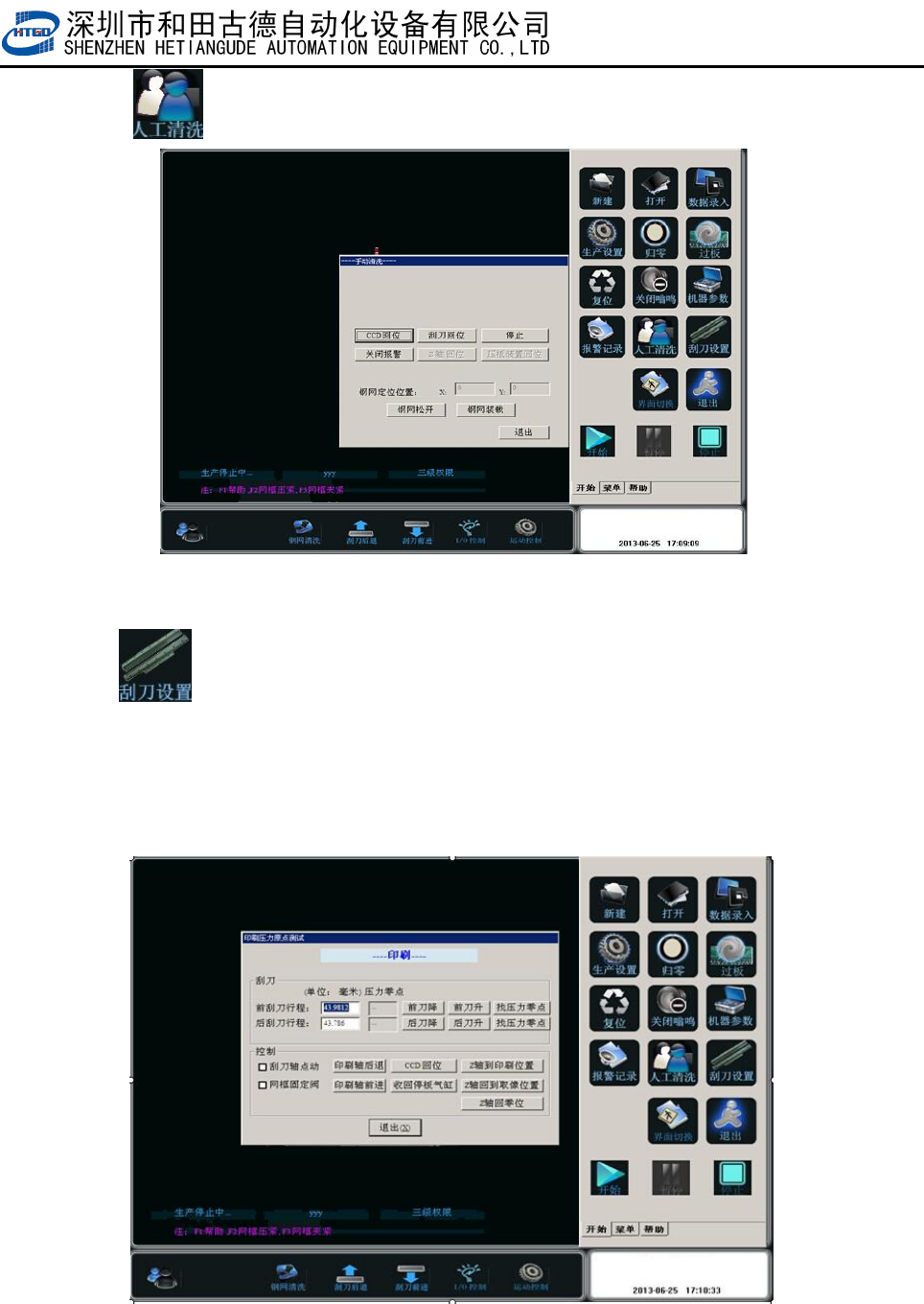

11： ：人工清洗按钮。单击该按钮后如图 4-12；
图
4-12
（人工清洗）
12： ：刮刀设置按钮。单击该按钮后如图 4-13，在此界面可设置前后刮刀压
力零点位置；程序编辑完成后将
PCB
放置在运输导轨中间段，点击“
Z
轴到印刷位置”，
选择“刮刀轴点动”后点击“印刷轴后退”或者“印刷轴前进”，使要测试的刮刀处于
PCB 位置，点击待测试刮刀的“找压力零点”，刮刀会自动下降到接触钢网后停止，再
同样测试另一个刮刀，完成后升起刮刀并将
Z
轴回到零位，点击退出完成刮刀测试。
图
4-13
（刮刀设置）
