第四章 操作系统说明
偿等刚能的设置。
机器参数三：如图 4-9
该栏目主要进行各运动轴导程以及不同配置设备选项的设置。
机器参数四：如图
4-10
该栏目主要进行各运动轴的速度加速度及每转细分数设置。
图
4-9
（机器参数
3
） 图
4-10
（机器参数
4
）
10： ：报警记录按钮。单击该按钮后如图 4-11；
图 4-11（报警记录）
- 35 -
第四章 操作系统说明
11： ：人工清洗按钮。单击该按钮后如图 4-12；
图
4-12
（人工清洗）
12： ：刮刀设置按钮。单击该按钮后如图 4-13，在此界面可设置前后刮刀压
力零点位置；程序编辑完成后将
PCB
放置在运输导轨中间段，点击“
Z
轴到印刷位置”，
选择“刮刀轴点动”后点击“印刷轴后退”或者“印刷轴前进”，使要测试的刮刀处于
PCB 位置，点击待测试刮刀的“找压力零点”，刮刀会自动下降到接触钢网后停止，再
同样测试另一个刮刀，完成后升起刮刀并将
Z
轴回到零位，点击退出完成刮刀测试。
图
4-13
（刮刀设置）
- 36 -
第四章 操作系统说明
13
： ：界面切换按钮。单击该按钮进行生产界面与主界面的切换；
14
： ：退出按钮。单击该按钮退出系统；
15： ：开始按钮。单击该点击该按钮后系统会执行“判断运输导轨上有 PCB
板”、以及“提示是否调整运输导轨的宽度”等操作，依次点击是或否后机器执行印
刷操作。
16： ：暂停按钮。此按钮只作为状态提示；
17
： ：停止按钮。点击该按钮并确认后机器会停止生产动作；
4.2.3
附属菜单解释及其操作
1

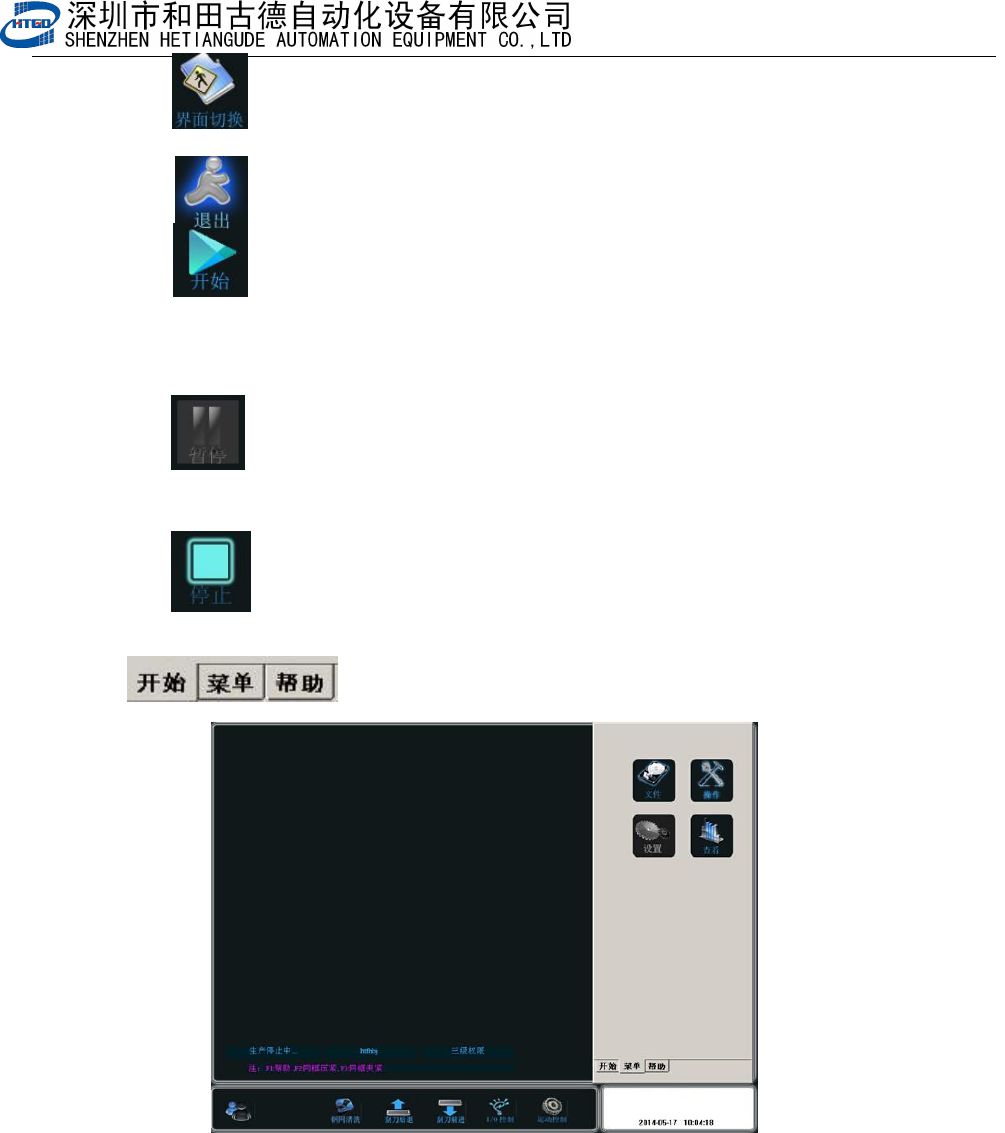

： ： 主界面点击菜单进入如图
4-14
图
4-14
（附属菜单）
