第五章 报警处置
第五章 报警处置

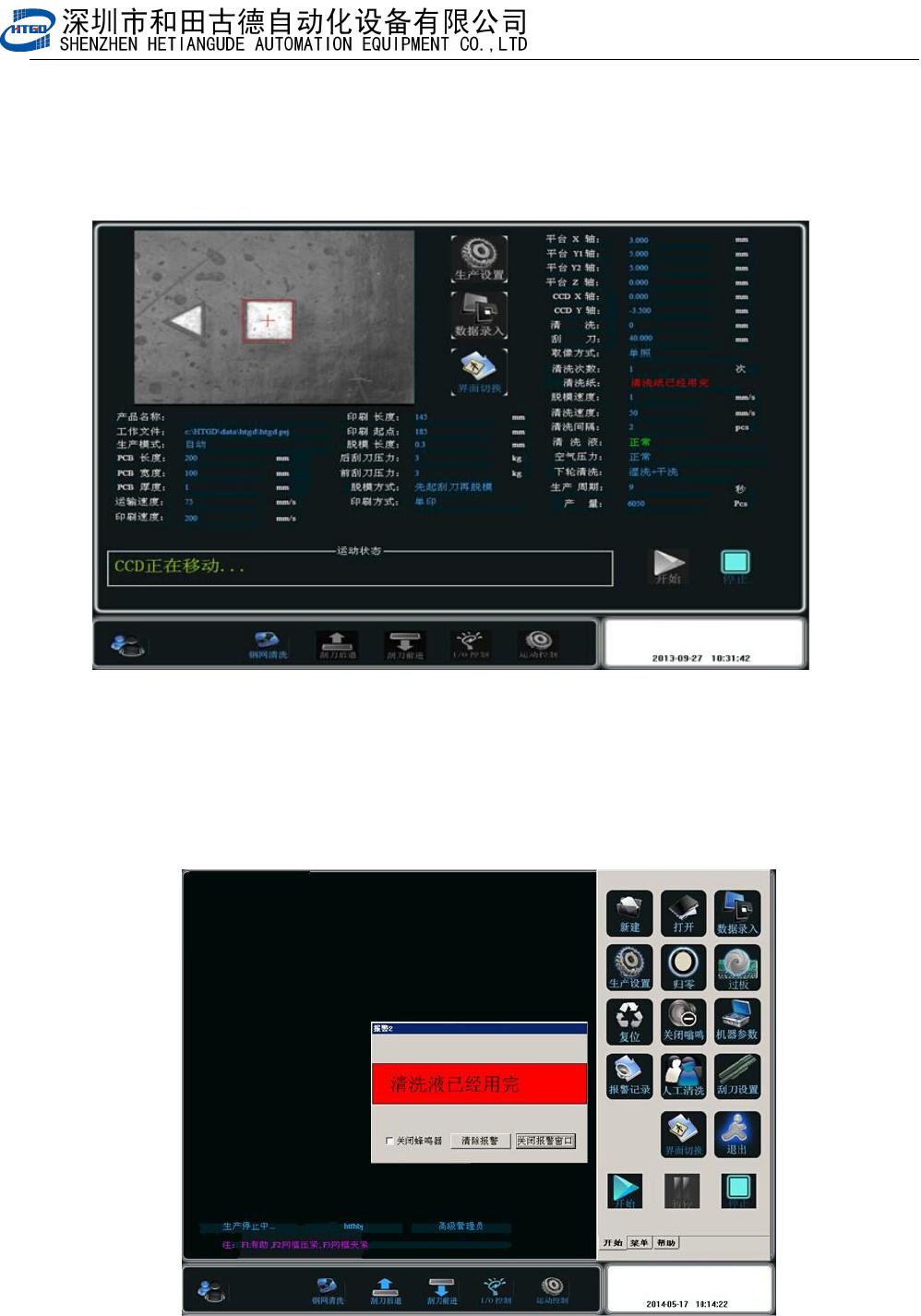

6 清洗纸已经用完警示如图 5-6 所示
该对话框出现时，三色灯会变成红色，蜂鸣器会呜呜作响，同时机器停止运转。提示清洗
纸用完了。请打开机器后门更换新的清洗纸，更换完成后关闭后门，并依次按下机器右前面
板上的“RESET”按钮和“START/STOP”按钮，机器正常工作。
图
5-6
（清洗纸用完）
7
清洗液用完警示，如图
5-7
所示
对话框出现时，三色灯会变成红色，蜂鸣器会呜呜作响，同时机器停止运转。提示清洗液
用完了。请打开机器前下门取出清洗液存放壶，并将之灌满并放回原位固定，然后关闭前下
门，并依次按下机器右前面板上的“
RESET
”按钮和“
START/STOP
”按钮，机器正常工作。
图 5-7（清洗液用完）
8

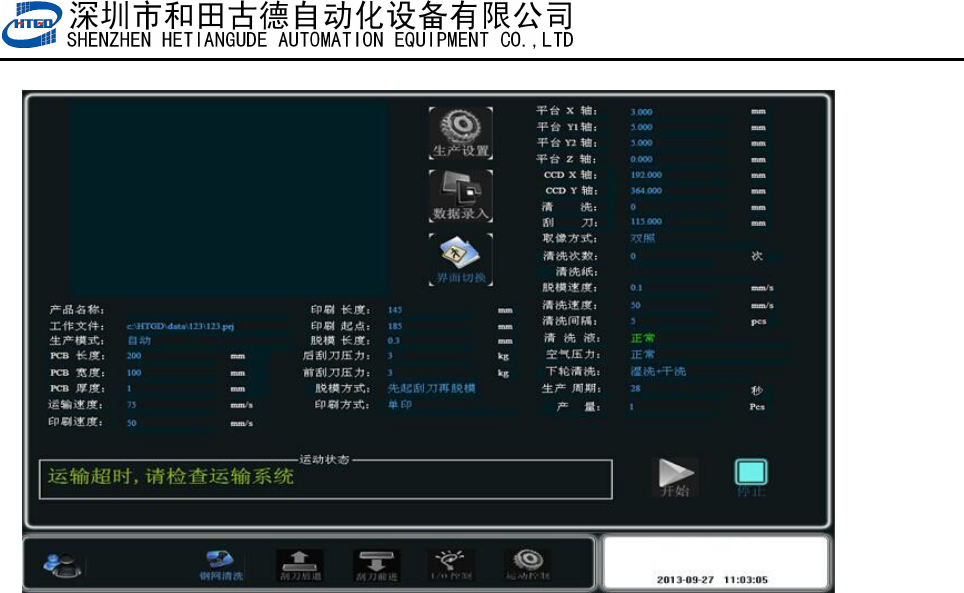

运输超时，请按复位键警示。如图
5-8
所示
- 43 -
图 5-8（运输超时）
出现该状况主要有两种情况：
1
运输马达启动时，运输导轨上没有
PCB
；
2 CCD 横梁上安装的到板电眼失效。
解决办法：首先检查运输导轨上有没有 PCB。如果没有，请在运输导轨进板端放入正在生产
或测试的
PCB
，按软件提示依次按“
RESET
”键，“
START/STOP
”键，机器正常工作；如
果有 PCB，还出现该提示，那就是 CCD 横梁上安装的到板检测电眼失效，请检查电眼线路
接触是否良好，电眼的检测高度是否合适（电眼的有效检测距离会因 PCB 的颜色不同而有所
变化）排除这些原因后还不能解除该报警，请联系原厂售后。
