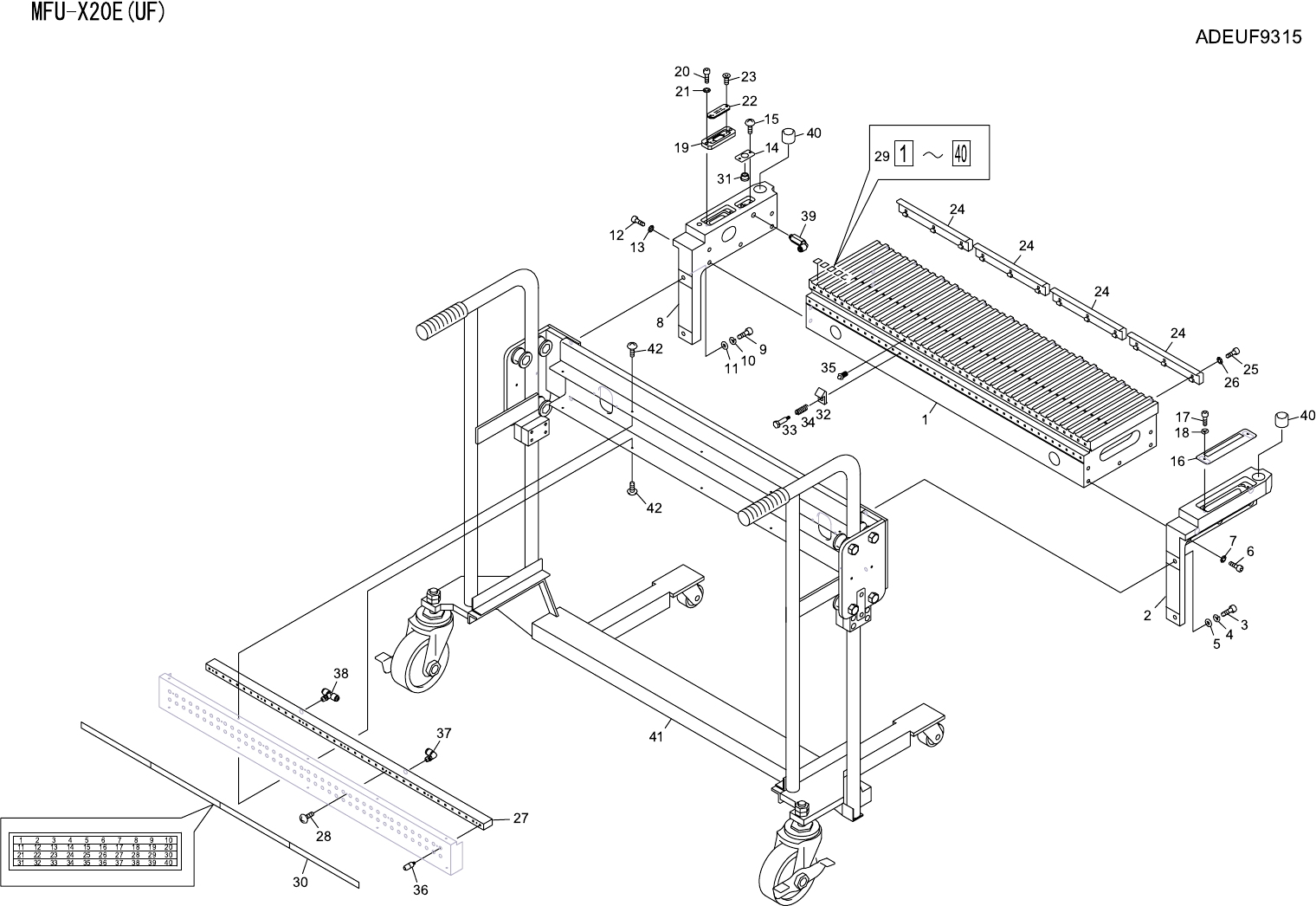

MFU-X20E(UF) ADEUF9315 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DEUF3015 1 BASE ﾍﾞｰｽ AL 2 DEUF3023 1 BKT BKT FE 3 H5343A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M08X030 …

100%1 / 130
101
MFU-X20E(UF)
ADEUF9315
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DEUF3015 1 BASE ﾍﾞｰｽ AL
2 DEUF3023 1 BKT BKT FE
3 H5343A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M08X030 FE
4 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
5 W1052A 2 WASHER, FLAT ﾜｯｼｬ 平 1W-8 FE
6 H5341A 5
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M08X020 FE
7 W1014A 5
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-H FE
8 DEUF3032 1 BKT BKT FE
9 H5343A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M08X030 FE
10 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
11 W1052A 2 WASHER, FLAT ﾜｯｼｬ 平 1W-8 FE
12 H5341A 5
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M08X020 FE
13 W1014A 5
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-H FE
14 DEUF3040 1 PLATE ﾌﾟﾚｰﾄ FE
15 K5208A 2 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M04X006 FE
16 DEUF3060 1 BKT BKT FE
17 H5288A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M04X010 FE
18 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
19 DEUF3070 1 BKT，TERMINAL BKT ﾀｰﾐﾅﾙ FE
20 H5288A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M04X010 FE
21 W1011A 2
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L FE
22 DEUF3080 1 COVER, CONNECTOR ｶﾊﾞｰ ｺﾈｸﾀ PL
23 K5169X 2
SCREW, C/R COUNTERSUNK
小ﾈｼﾞ 十穴皿    M02.5X005 FE
24 DEUF3101 4 CLAMPER ｸﾗﾝﾊﾟ FE
25 H5322A 12
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M06X015 FE
26 W1013A 12
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H FE
27 DEUF3110 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ AL
28 K5170T 7 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M03X006 FE
29 DEUF3120 1 SEAL ｼｰﾙ PL
30 DEUF3130 1 SEAL ｼｰﾙ PL
31 DEUF3160 1 PACKING, RUBBER ﾊﾟｯｷﾝ ｺﾞﾑ PL
32 IPA5411 40 CLAMPER ｸﾗﾝﾊﾟ FE
33 IPA5422 40 BOLT ﾎﾞﾙﾄ FE
34 IPA5430 40 SPRING ｽﾌﾟﾘﾝｸﾞ FE
35 IPA5460 40 PIN ﾋﾟﾝ FE
36 S5019B 40 SOCKET
ソケット           
MC05SM OT
37 Y3078A 1
UNION, ELBOW
ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2L06-01S OT
38 Y3071A 1
UNION
ﾕﾆｵﾝ KQ2T06-01S OT
102
MFU-X20E(UF)
ADEUF9315
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
39 Y30811 1
UNION, ELBOW
ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2W06-02S OT
40 DEUF1090 2 BUSHING, GUIDE ﾌﾞｯｼｭ ｶﾞｲﾄﾞ FE
41 ADEUF8515 1 CASTER ｷｬｽﾀ OT
42
K5208A
10
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ
M04X006
FE
103
