NOZZLE CHANGE BASE(PM)
ノズルチェンジ台(PM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格
材質
備考
No.
Drg.No. & Code No.
QTY Description Rating
Materials
Remarks
1 DEPM5010 1 PLATE, LOCATING プレート 位置決め FE
2 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
3 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
4 R5012A 9 ROLLER, NEEDLE ローラ ニードル ﾟ3X 9.8 OT
5 DEPM5020 1 BKT ＢＫＴ FE
6 DEPM5030 1 BKT ＢＫＴ FE
7 H5343A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
8 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
9 W1052A 2 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
10 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
11 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
12 N4050A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X020 ﾄｶﾞﾘｻｷ FE
13 N1085A 2 NUT, HEX ナット 六角 M 6 P=1.0 FE
14 DEPM5040 1 BKT ＢＫＴ FE
15 H5343A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
16 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
17 W1052A 2 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
18 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
19 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
20 N4050A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X020 ﾄｶﾞﾘｻｷ FE
21 N1085A 2 NUT, HEX ナット 六角 M 6 P=1.0 FE
22 DEPM5050 1 BKT, SENSOR ＢＫＴ センサ FE
23 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
24 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
26 DEPM5060 1 BKT, SENSOR ＢＫＴ センサ FE
27 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
28 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
29 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
30 S40287 1 SENSOR センサ EX-19B OT set
31 K5175W 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
32 W1039A 4 WASHER, FLAT ワッシャ 平 2M/M FE
56
57

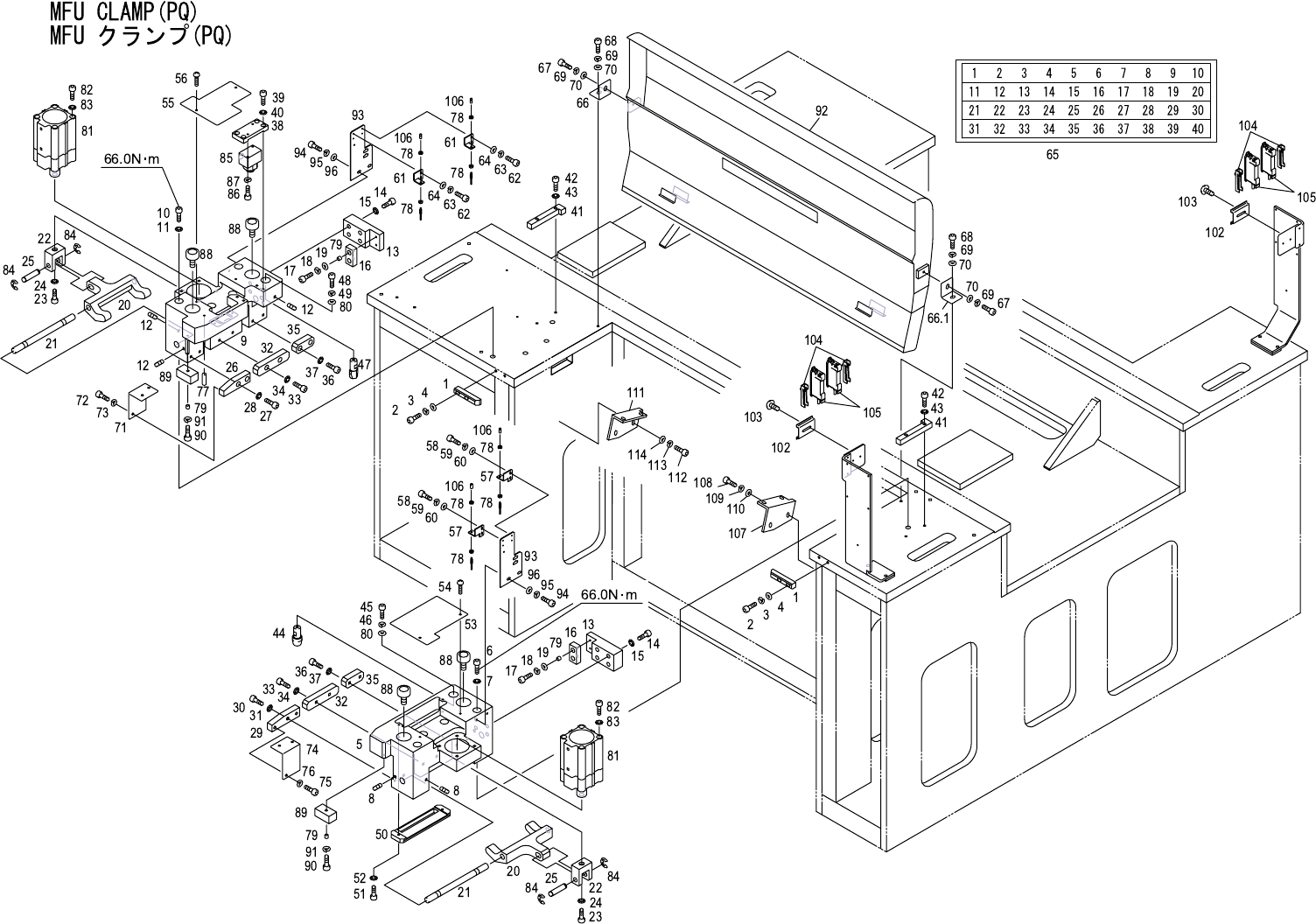

MFU CLAMP(PQ)
MFU クランプ(PQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
1 DEPQ3010 2 GUIDE ｶﾞｲﾄﾞ FE
2 H5326A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X25L FE
3 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
4 W1045A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
5 DEPQ3025 1 BKT BKT FE
6 H5371A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X80L FE
7 W1015A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-10-H FE
8 N4047A 3
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M6X10L FE
9 DEPQ3035 1 BKT BKT FE
10 H5371A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X80L FE
11 W1015A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-10-H FE
12 N4047A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M6X10L FE
13 DEPQ3042 2 BKT ＢＫＴ FE
14 H5343A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X30L FE
15 W1014A 8
WASHER, CONICAL
ﾜｯｼｬ 皿
M-8-H FE
16 DEPQ3050 2 STOPPER ｽﾄｯﾊﾟ PL
17 H5289A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X12 FE
18 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
19 W1041A 4 WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
20 DEPQ3230 2 LEVER ﾚﾊﾞｰ FE
21 DEPQ3070 2 SHAFT ｼｬﾌﾄ FE
22 DEPQ3080 2 KNUCKLE ﾅｯｸﾙ FE
23 H5359A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X20L FE
24 W1015A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-10-H FE
25 DEPQ3090 2 PIN ﾋﾟﾝ FE
26 DEPQ3300 1 GUIDE ｶﾞｲﾄﾞ FE
27 H5322A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
28 W1013A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
29 DEPQ3310 1 GUIDE ｶﾞｲﾄﾞ FE
30 H5322A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
31 W1013A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
32 DEPQ3110 2 GUIDE ｶﾞｲﾄﾞ FE
33 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
34 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
35 DEPQ3120 2 GUIDE ｶﾞｲﾄﾞ FE
36 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
37 W1013A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
38 DEPQ3130 1 BKT BKT FE
