Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie Ausgabe 01/2006 8 1.5 Befestigungen des Kabelschlepp s lösen : Markieren Sie mit Hilfe eines Kl ebebandes die Position der Po rtalkabel und der Pneumatik- schläuche zur …
Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie
Ausgabe 01/2006
7
1.4 Vorbereitende Arbeiten
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1

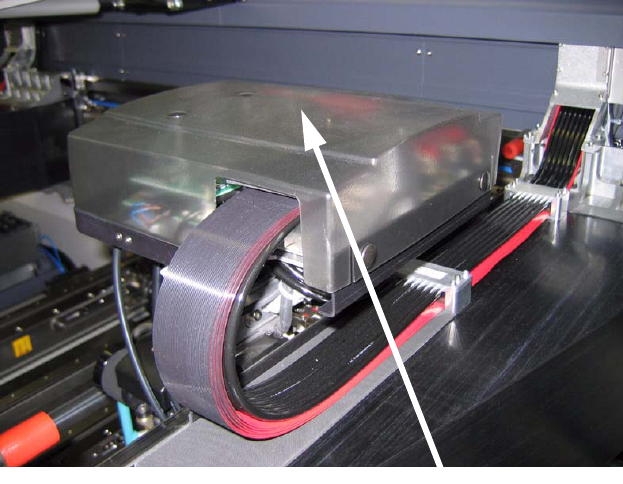

: Nehmen Sie die Interface-Abdeckung ab.
1
1
1
1
1
1
1
1
1
1
1
1
Interface-Abdeckung
Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie
Ausgabe 01/2006
8
1.5 Befestigungen des Kabelschlepps lösen
: Markieren Sie mit Hilfe eines Klebebandes die Position der Portalkabel und der Pneumatik-
schläuche zur Druckfeder. Je nach Version muß vorher die Druckfeder abgeschraubt werden
(siehe Fotos unten).
: Fixieren Sie zusätzlich die Portalkabel untereinander gegen Verrutschen.
1
Fixierung
Markierung
Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie
Ausgabe 01/2006
9
Je nach Herstellungsdatum des Bestückautomaten kann die Druckfeder unterschiedlich ausse-
hen. Die alte graue Druckfeder muss gegen die neue graue (Art.Nr.: 03039753-xx) getauscht wer-
den. Ist eine schwarze Druckfeder eingebaut, muss diese nicht gewechselt werden. 1
1
Graue Druckfeder
(mit 6 Schrauben befestigt)
muss getauscht werden
Schwarze Druckfeder
nicht tauschen
Neue Druckfeder
(mit 2 Schrauben befestigt)
Nicht tauschen!
Ersetzt alte graue Druckfeder
