Bestücken von 0402-Bauelementen Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50
Ausgabe 03/2001
16
5.3 Verwenden einer Gurtunterstützung (Spacer) bei Papiergurten
5.3.1 Spacertypen

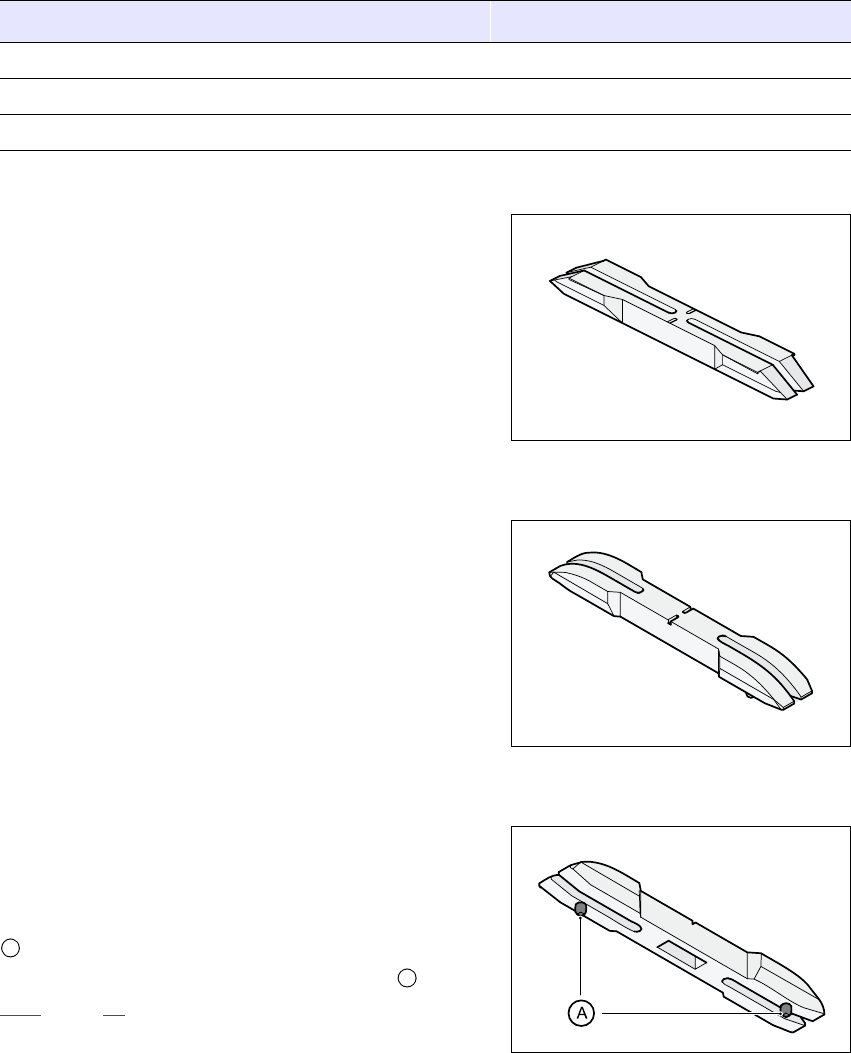

Werden 0402-Bauelemente in Papiergurten bereitgestellt, muss an der Abholposition im Förderer
eine Gurtunterstützung (Spacer) eingesetzt werden.
0402-Unterstützung (Spacer)
für 8 mm SII - Förderer
Artikelnummer 00330832-01
(pro Förderer werden 2 Unterstützungen benötigt)
0402-Unterstützung (Spacer)
für 3 x 8 mm S - Förderer
Artikelnummer 00349418-01
(pro Förderer werden 3 Unterstützungen benötigt)
Zentriernasen zum Einrasten der Unterstützung
in der Abhol- bzw. Parkposition (siehe Punkt ) in Abb.
5 - 2
, Seite 12).
Förderer Artikelnummer Gurtunterstützung Material
2 x 8 mm SII 00141096-xx 00330832-01 Aluminium
3 x 8 mm S 00141098-xx 00349418-01 Kunststoff
3 x 8 mm S für 0201/0402 BE 00141099-xx Kein Spacer nötig
A
P
Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50 Bestücken von 0402-Bauelementen
Ausgabe 03/2001
17
5.3.2 Positionen der 0402-Gurtunterstützung (2 x 8 mm SII - Förderer)
Die Positionen der Gurtunterstützung hängt von der Ausführung des Niederhalters ab. Es gibt
einseitige oder zweiseitige Niederhalter.

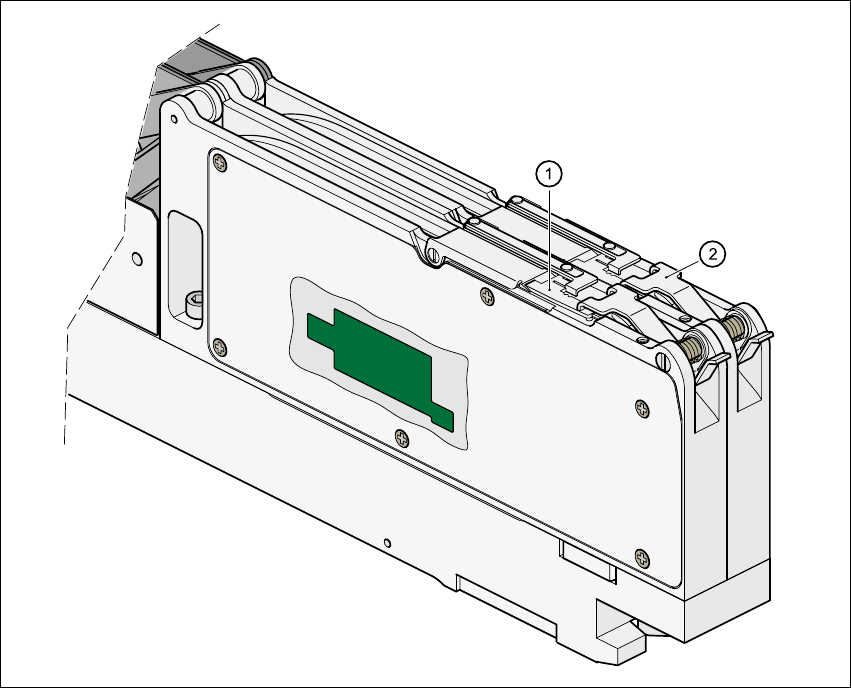

Abb. 5 - 6 BE-Abdeckung ersetzen, Abzugskante entfernen
a %($EGHFNXQJ
s =ZHLVHLWLJHU1LHGHUKDOWHU
Bestücken von 0402-Bauelementen Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50
Ausgabe 03/2001
18
5.3.3 0402-Unterstützung bei zweiseitigem Niederhalter positionieren

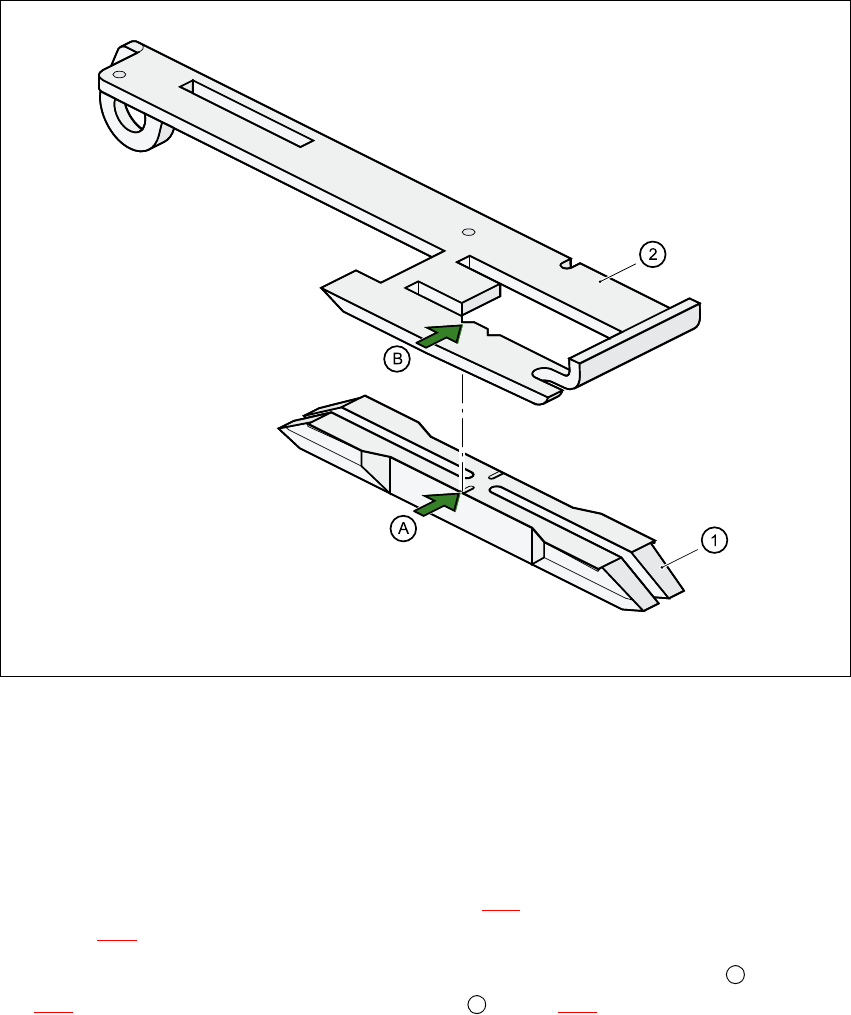

Abb. 5 - 7 0402-Unterstützung bei zweiseitigem Niederhalter positionieren
a 8QWHUVWW]XQJ
s %($EGHFNXQJ
– Setzen Sie die 0402-Unterstützung (Pos. a in Abb. 5 - 7
) in Höhe der BE-Abdeckung (Pos. s
in Abb. 5 - 7
) in den Gurtkanal des Zuführmoduls ein.
– Positionieren Sie die 0402-Unterstützung so, dass die Kerbe in der Mitte (Pos. in Abb.
5 - 7
) mit der sägezahnartigen Aussparung (Pos. in Abb. 5 - 7) in der BE-Abdeckung fluch-
tet.
A
B
