Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50 Bestücken von 0402-Bauelementen

Ausgabe 03/2001

7 Pipetten

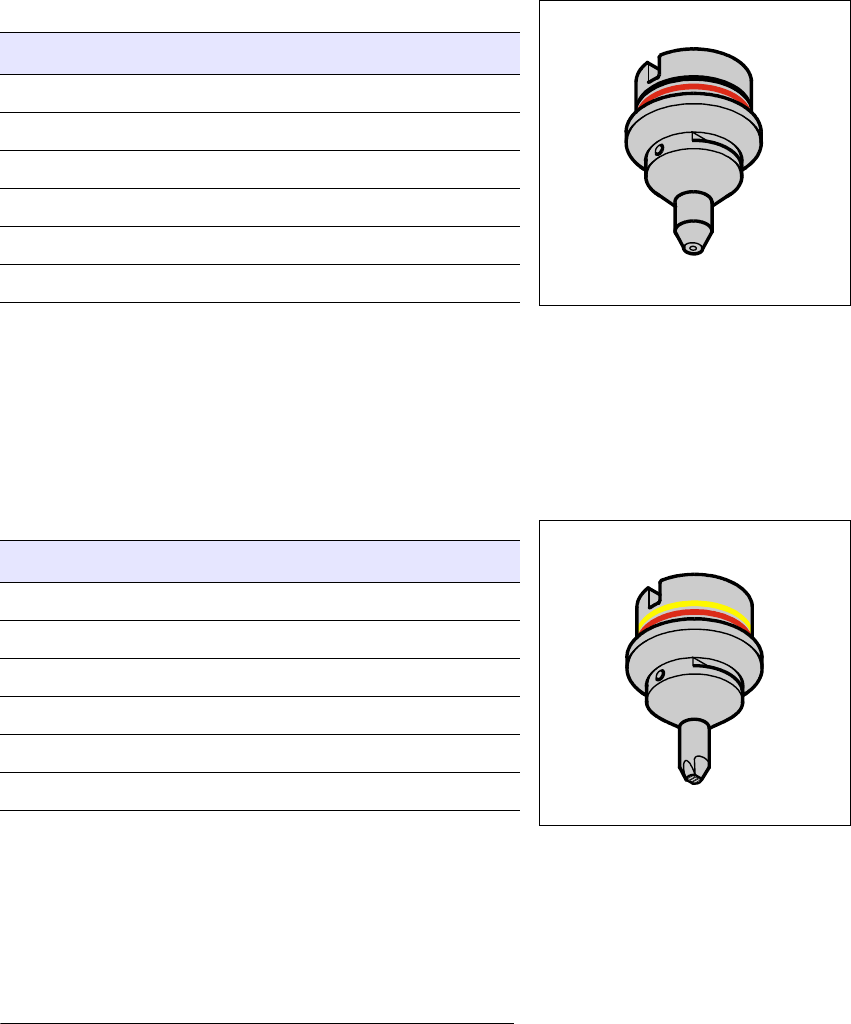

7.1 Pipettentyp 725/925

Diese Pipette ist speziell für 0402-Bauelemente vorgesehen. Aufgrund ihrer kleinen Ansaugfläche

ist sie unempfindlicher gegenüber Verschmutzungen

und daher für 0402-BE-Bestückung

optimal geeignet.

7.2 Pipettentyp 701/901

Diese Pipette ist zum Bestücken des BE-Spektrums von

0402- und 0603-Bauelementen geeignet. Aufgrund der

größeren Ansaugfläche ist diese Pipette anfälliger, was

Verschmutzungen

angeht. Wird sie für 0402-Bestückung

eingesetzt, muss die Funktion ’Pipettenscannen aktiviert

sein.

Pipettentyp 725/925

Ansaugquerschnitt [mm²]0,16

Höhe [mm] 16

Material Keramik/Vectra

Bestückbare Bauelemente 0402

Farbkodierung ROT/SCHWARZ

Artikelnummer 00333652-xx

Pipettentyp 701/901

Ansaugquerschnitt [mm²]0,20

Höhe [mm] 16

Material Keramik/Vectra

Bestückbare Bauelemente 0402 / 0603

Farbkodierung ROT/GELB

Artikelnummer 00322603-xx

*) Die Anfälligkeit gegenüber Verschmutzung und somit die Reini-

gungsintervalle der Pipette hängen von der Qualität des Lotpasten-

auftrags ab.

Bestücken von 0402-Bauelementen Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50

Ausgabe 03/2001

7.3 Keramikpipetten reinigen

Å Reinigen Sie die Keramikpipetten regelmäßig. Sie vermeiden so Abhol- und Zentrierfehler.

Å Führen Sie die Reinigung durch, wie dies im Jobguide ’Reinigungsanleitung für Keramikpipet-

ten’ beschrieben ist.

Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50 Bestücken von 0402-Bauelementen

Ausgabe 03/2001

7.4 Pipettenkonturdiagramme

7.4.1 Pipettenkontur für Pipettentyp 701/901 und 725/925, schmale Seite

Abb. 7 - 1 Pipettenkontur für Pipettentyp 701/901 und 725/925, schmale Seite, Keramik/Vectra

a %DXHOHPHQWH+|KHQGLIIHUHQ]>PP@

s %HVWFNVFKDWWHQ>PP@

d $XHQNDQWHGHU.RGLHUVFKHLEH

f 3LSHWWHQPLWWH
