Bestücken von 0402-Bauelementen Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50
Ausgabe 03/2001
30
8.3 Parameter für die Messmodi ’SIZE’ und ’LEAD’ überprüfen

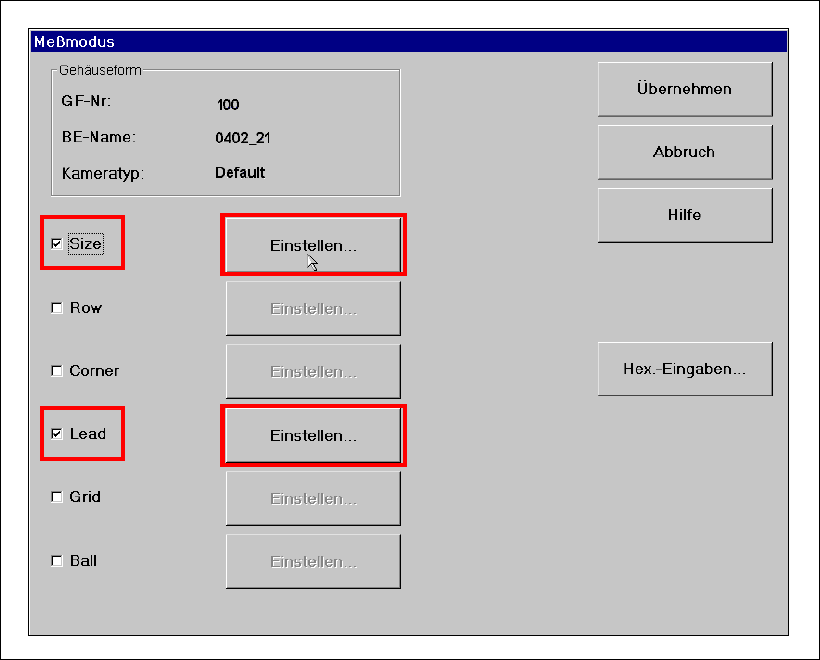

Å Klicken Sie im Menü ’Bauelement testen’ auf die Schaltfläche ’Messmodus’. Das Menü ’Mess-
modus’ wird eingeblendet. Die Kästchen ’Size’ und ’Lead’ müssen mit einem Häkchen verse-
hen sein, alle anderen sind deaktiviert.
Abb. 8 - 5 Menü ’Messmodus’
Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50 Bestücken von 0402-Bauelementen
Ausgabe 03/2001
31
8.3.1 Parameter für Messmodus ’SIZE’
HINWEIS:
Im Menü Messmodus dürfen nur die Kästchen für ’Size’ und ’Lead’ angeklickt sein. Die Messmodi
’Row’, ’Corner’, ’Grid’ und ’Ball’ dürfen auf keinen Fall angeklickt sein. 8

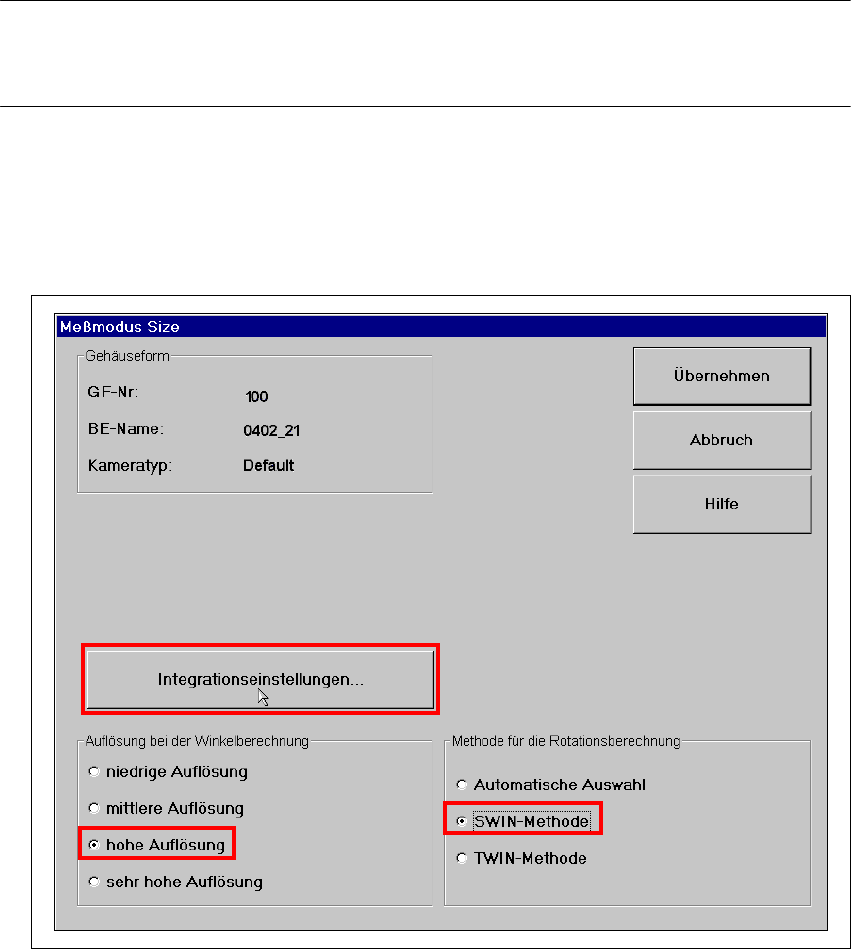

Å Klicken Sie auf die Schaltfläche ’Einstellen’. Das Fenster ’Messmodus Size’ wird geöffnet.
Einstellungen:
Auflösung bei der Winkelberechnung hohe Auflösung
Methode für die Rotationsberechnung SWIN-Methode 8
Abb. 8 - 6 Messmodus ’Size’ einstellen
Bestücken von 0402-Bauelementen Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50
Ausgabe 03/2001
32

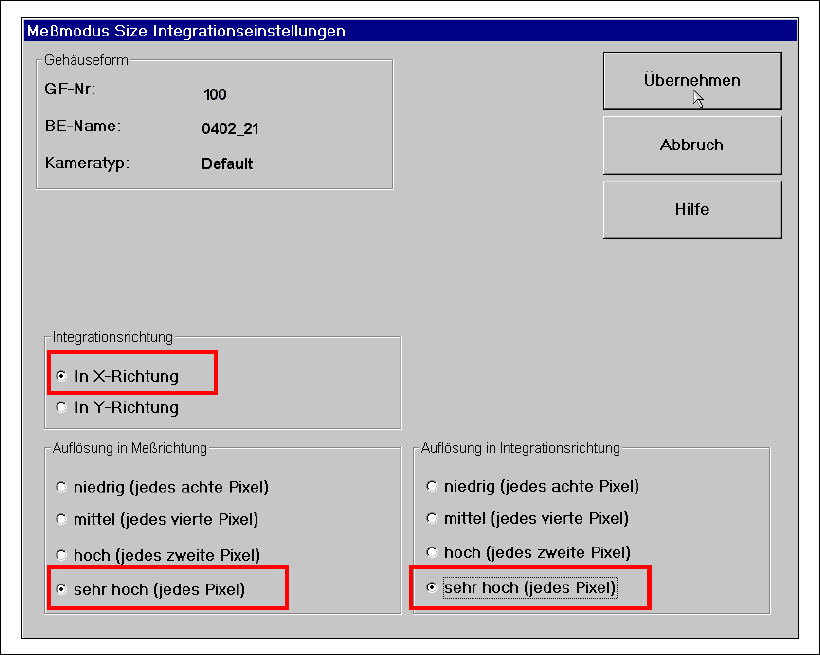

Å Klicken Sie die Schaltfläche ’Integrationseinstellungen’ an. Im Fenster ’Messmodus Size, Inte-
grationseinstellungen’ müssen folgende Optionen angeklickt sein:
– Integrationsrichtung in X-Richtung
– Auflösung in Messrichtung sehr hoch (jedes Pixel)
– Auflösung in Integrationsrichtung sehr hoch (jedes Pixel)
Abb. 8 - 7 Messmodus ’Size’: Integrationseinstellungen
