Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50 Bestücken von 0402-Bauelementen
Ausgabe 03/2001
33
8.3.2 Parameter für Messmodus ’LEAD’
Å Klicken Sie im Menü ’Messmodus’ (siehe Abb. 8 - 5 Seite 30) auf die Schaltfläche ’Einstellen’
von ’Lead’. Im Menü ’Messmodus Lead’ müssen folgende Einstellungen gewählt sein:
– Messung: Spitzenmessung über die äußeren Spitzen
– Fenster: Separat für jedes Beinchen

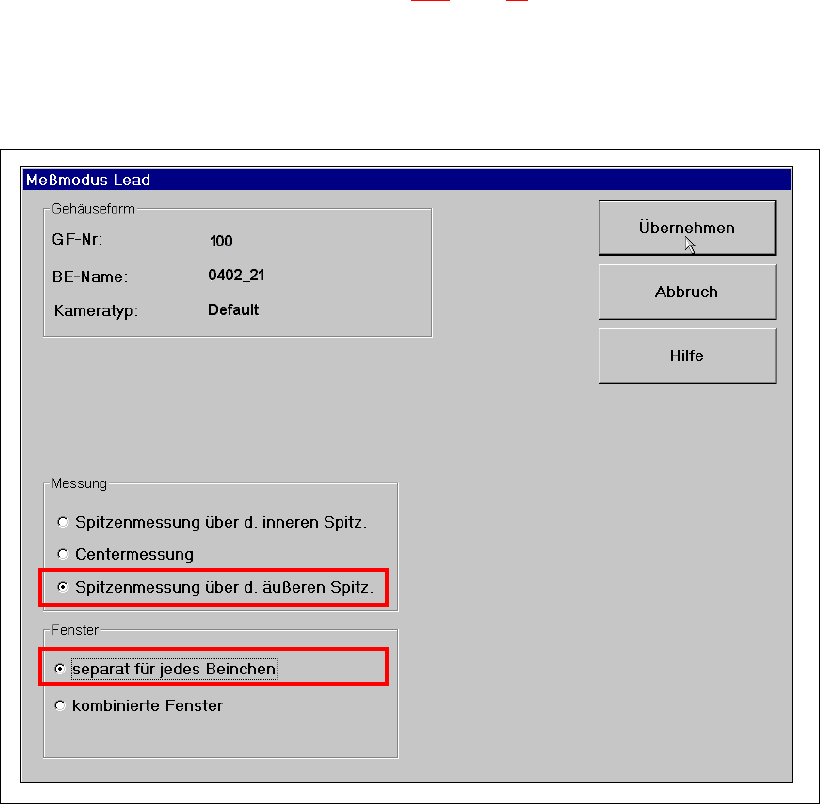

Abb. 8 - 8 Messmodus ’Lead’ einstellen
Bestücken von 0402-Bauelementen Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50
Ausgabe 03/2001
34
8.3.3 Hex-Eingaben überprüfen
Å Klicken Sie im Menü ’Messmodus’ (siehe Abb. 8 - 5 Seite 30) auf die Schaltfläche ’Hex-Einga-
ben’.
ACHTUNG: 8
Nur Personen mit ausreichender Sachkenntnis dürfen die in Abb. 8 - 9
aufgeführten Parame-
ter abändern. 8
Im Menü ’Messmodus 2’ dürfen nur die Kästchen für ’Size’ und ’Lead’ angeklickt sein. Es müs-
sen die in Abb. 8 - 9
angezeigten Parameter eingetragen sein. 8

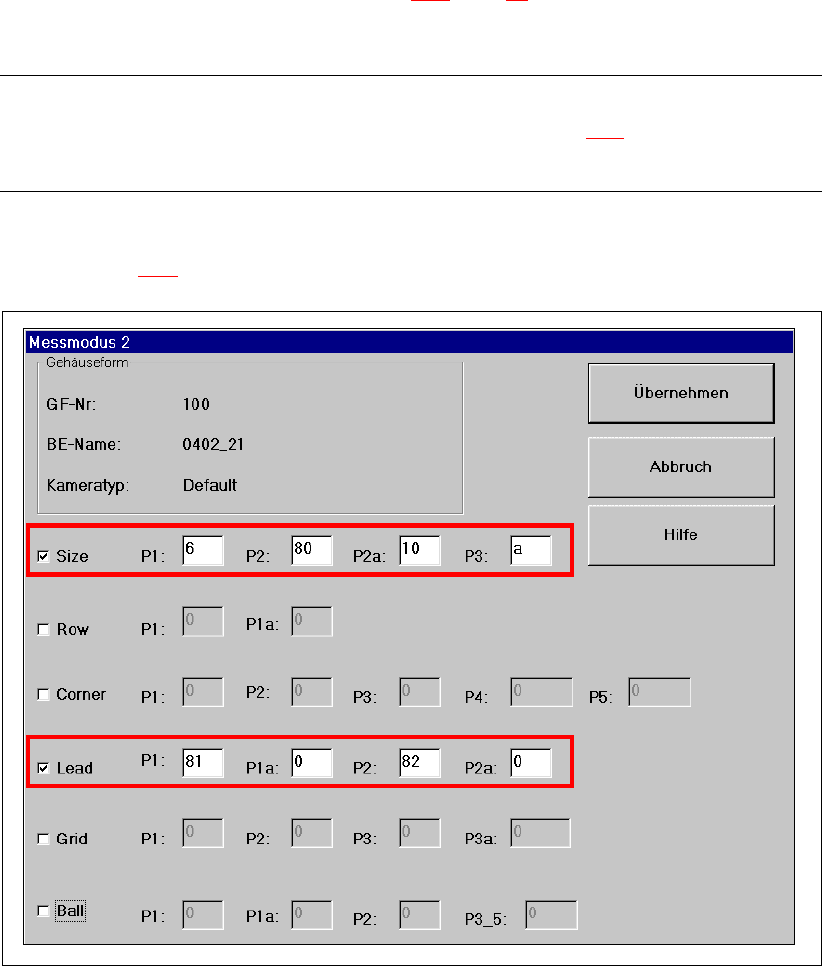

Abb. 8 - 9 Messmodus 2 - Standardeinstellung
Handbuch S-20/S-23 HM/S-25 HM/F4/F5 HM/HS-50 Bestücken von 0402-Bauelementen
Ausgabe 03/2001
35
Gelegentlich tritt bei 0402-Bauelementen der Fehler ’Bauteillänge außerhalb der Toleranz’ auf.
Die Ursache hierfür sind meist verschmutzte Pipetten.
Bei 0402-Bauelementen mit dunklem Körper und sehr schmalen Anschlüssen kann dieser Fehler
vereinzelt auch bei sauberen Pipetten auftreten. Ändern Sie in diesem Fall den Parameter P2a in
der Zeile ’Size’ von 10 auf 11.

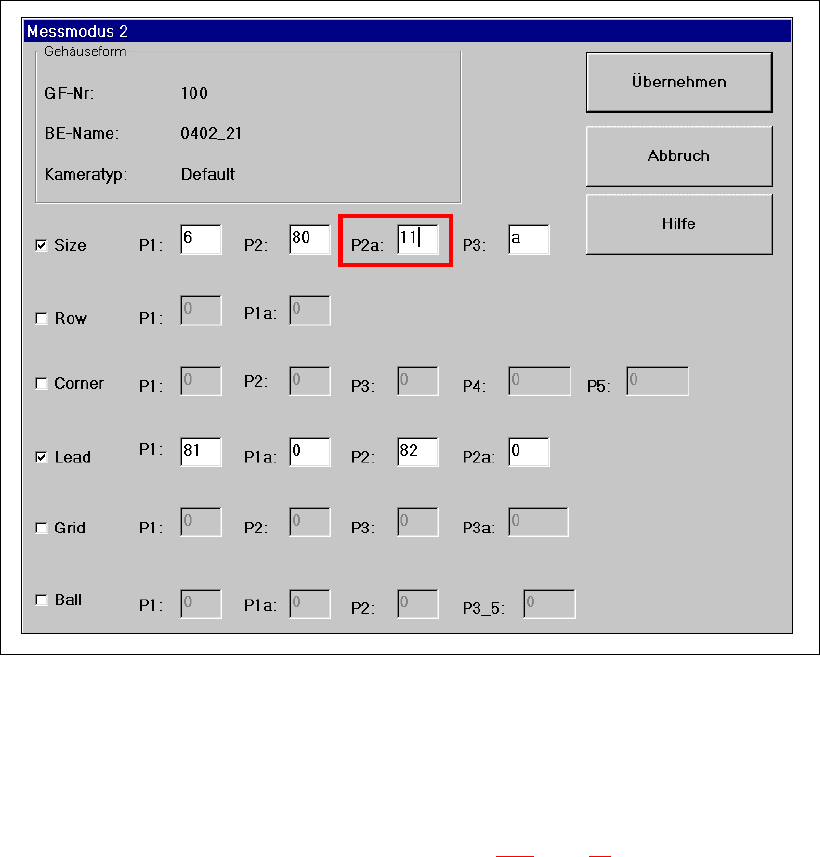

Abb. 8 - 10 Messmodus 2 - Parameter P2a des Size-Modus angepasst
8.4 Beindimension überprüfen
Å Klicken Sie im Menü ’Bauelement testen’ (siehe Abb. 8 - 3 Seite 28) auf die Schaltfläche ’Bein-
dimension >’. Das Videobild ’Beindimension’ mit den Parametern wird eingeblendet.
Å Überprüfen Sie die Einstellwerte
– optische Länge: 0,95 mm (bis 1 mm möglich)
– optische Breite: 0,45 mm (bis 0,5 mm möglich)
Å Verlassen Sie mit ESC die Option ’Beindimension’.
