3.1 MU 헤드
3.1.1 에어필터의 청소와 교환
공급에어의 상태나 가동시간에 따라 다릅니다만 , 일반적으로 3 개월 간격으로 필터를 점검해 주십시오 .
다소의 더러움은 에어블로우 툴로 제거해 주십시오 . 제거되지 않을 경우는 , 필터를 교환해 주십시오 .
1
필터 고정 플레이트의 나사를 느슨하게
합니다 .
십자드라이버로필터고정플레이트의나사를
느슨하게해주십시오 .
2
필터 캡을 분리합니다 .
필터고정플레이트를밑으로내리면필터캡과
필터를분리할수가있습니다 .
5732 4 - N5 -00
3
필터를 청소합니다 .
필터의더러움이심하지않으면 ,에어블로우툴로
청소해서재이용해주십시오 .
57325 N5 -00
n
요점
더러움이 심하거나 변색되어 있을 경우에는 , 필터를 새 것
(KLF-M7156-00X) 으로 교환합니다 .
장비의 가동 시간에 따라 다릅니다만 , 필터 교환의 기준은
3 개월에 1 번입니다 .
4
필터를 장착합니다 .
1. 필터캡에필터를끼워서원위치로되돌려주
십시오 .
2. 필터고정플레이트를위로밀어올리고십자
드라이버로고정해주십시오 .
5
하단도 같은 식으로 작업합니다 .
필터는상하2 단으로배열되어있으므로 ,
하단도같은식으로청소해주십시오 .

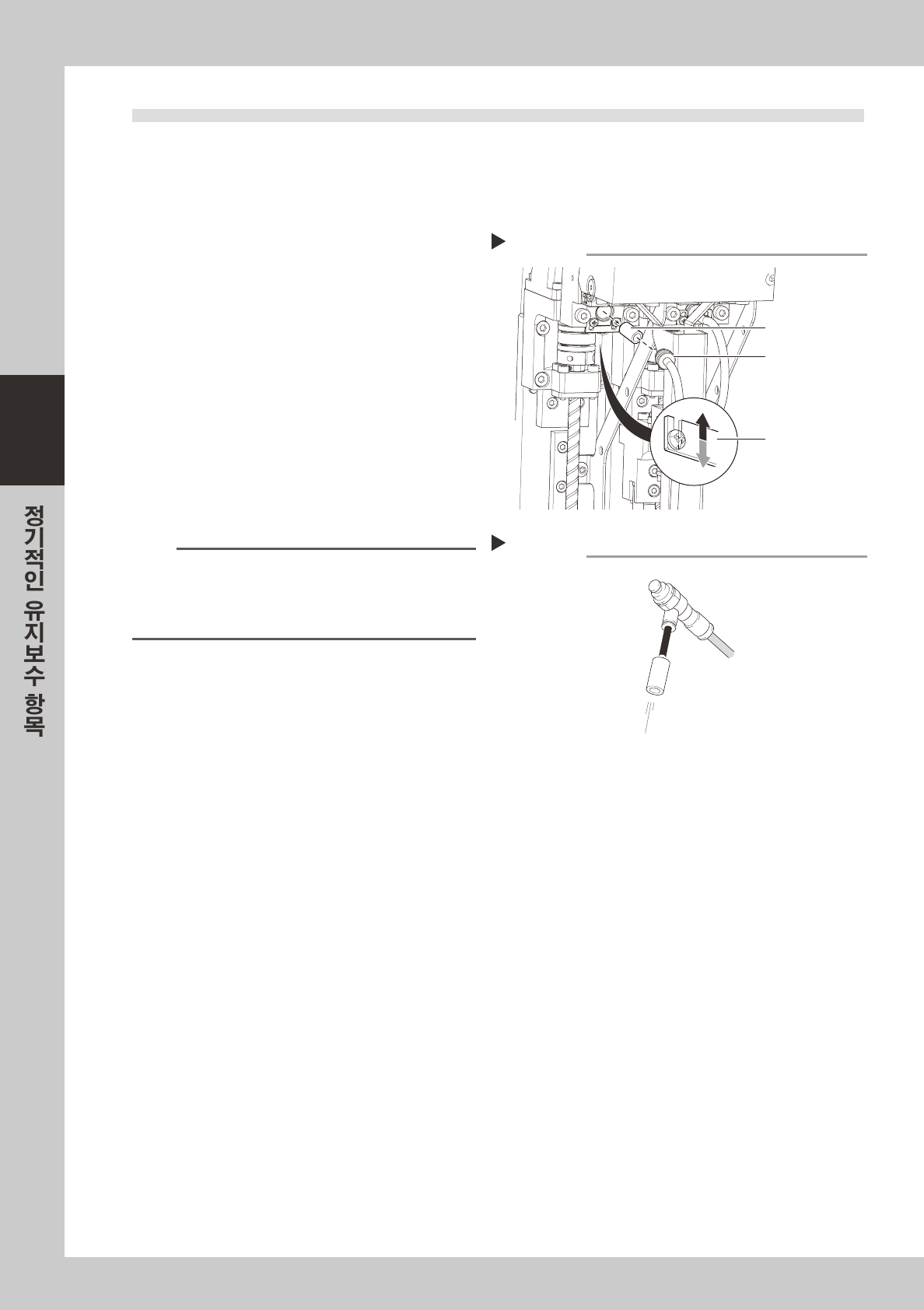

필터 캡의 분리
Step 1, 2
필터 캡
필터
나사
필터 고정 플레이트
고정
개방
필터의 청소
Step 3
필터
에어블로우 툴
3-31
3
3.2 HS 헤드
3.2.1 에어필터의 청소와 교환
공급에어의 상태나 가동시간에 따라 다릅니다만 , 일반적으로 3 개월 간격으로 필터를 점검해 주십시오 .
다소의 더러움은 에어블로우 툴로 제거해 주십시오 . 제거되지 않을 경우는 , 필터를 교환해 주십시오 .
1
필터 캡을 분리합니다 .
우측그림의슬라이드부를밀어서필터캡을밑으
로빼주십시오 .필터캡의선단에필터가부착되
어있습니다 .
57 371-N5-0 0
2
필터를 청소합니다 .
필터의더러움이심하지않으면 ,에어블로우툴로
청소해서재사용해주십시오 .
57372 - N5 -00
n
요점
더러움이 심하거나 변색되어 있을 경우에는 , 필터를 새 것
(KLF-M7156-00X) 으로 교환합니다 .
장비의 가동 시간에 따라 다릅니다만 , 필터 교환의 기준은
3 개월에 1 번입니다 .
3
필터를 장착합니다 .
1. 필터캡에필터를끼웁니다 .
2. 슬라이드부를밀면서원위치에끼워주십시
오.
c
주의
필터캡은 ,반드시안쪽까지완전히끼워져있는지확인해주
십시오 .
필터 캡의 분리
Step 1
필터 캡
필터
슬라이드부
필터의 청소
Step 2
필터
에어블로우 툴
3-32
3
3.3 FL 헤드
3.3.1 에어필터의 청소와 교환
공급에어의 상태나 가동시간에 따라 다릅니다만 , 일반적으로 3 개월 간격으로 필터를 점검해 주십시오 .
다소의 더러움은 에어블로우 툴로 제거해 주십시오 . 제거되지 않을 경우는 , 필터를 교환해 주십시오 .
1
필터 고정 플레이트의 나사를 느슨하게
합니다 .
십자드라이버로필터고정플레이트의나사를
느슨하게해주십시오 .
2
필터 캡을 분리합니다 .
필터고정플레이트를느슨하게해서밑으로내리
면필터캡과필터를분리할수가있습니다 .
57379 - N5 -00
3
필터를 청소합니다 .
필터의더러움이심하지않으면 ,에어블로우툴로
청소해서재사용해주십시오 .
5738 0-N5- 0 0
n
요점
더러움이 심하거나 변색되어 있을 경우에는 , 필터를 새 것
(KLF-M7156-00X) 으로 교환합니다 .
장비의 가동 시간에 따라 다릅니다만 , 필터 교환의 기준은
3 개월에 1 번입니다 .
4
필터를 장착합니다 .
1. 필터캡에필터를끼워서원위치에되돌립니
다.
2. 필터고정플레이트를위로밀어올려서십자
드라이버로고정해주십시오 .
필터캡의 분리
Step 1, 2
필터
필터캡
필터 고정 플레이트
고정
해방
필터의 청소
Step 3
필터
에어블로우 툴
