3.3.2 스플라인 샤프트의 청소와 급유
보통 3 개월에 1 번 정도 스플라인 샤프트의 청소와 급유를 실시할 필요가 있습니다 .
다음과 같은 순서대로 실시해 주십시오 .
1
스플라인 샤프트를 청소합니다 .
먼지가나지않는와이퍼등으로스플라인샤프트
의더러움을닦아주십시오 .
1. 우측그림과같이상부를청소합니다 .
2. 샤프트를내려서하부도청소합니다 .
57381-N5 - 0 0
2
구리스를 도포합니다 .
지정구리스 (NSL) 를손으로스플라인샤프트에
엷게도포해주십시오 .
3
여분의 구리스를 닦아 냅니다 .
스플라인샤프트를상하로움직여서구리스가
고여있으면닦아주십시오 .
3.3.3 볼스크류의 청소와 급유
보통 3 개월에 1 번 정도 볼스크류의 청소와 급유를 실시할 필요가 있습니다 .
다음과 같은 순서대로 실시해 주십시오 .
1
볼스크류를 청소합니다 .
먼지가나지않는와이퍼등으로볼스크류의더러
움을닦아주십시오 .
1. 우측그림과같이샤프트를내려서상부를
청소합니다 .
2. 샤프트를내려서하부를청소합니다 .
57382 - N5 - 00
2
구리스를 도포합니다 .
지정구리스 (NSL) 를손으로볼스크류에엷게도
포해주십시오 .
3
여분의 구리스를 닦아 냅니다 .
볼스크류를상하로움직여서 ,우측그림부분 ( 동
그라미부분 ) 에고여있는구리스를닦아주십시
오.
57383 - N5 - 00

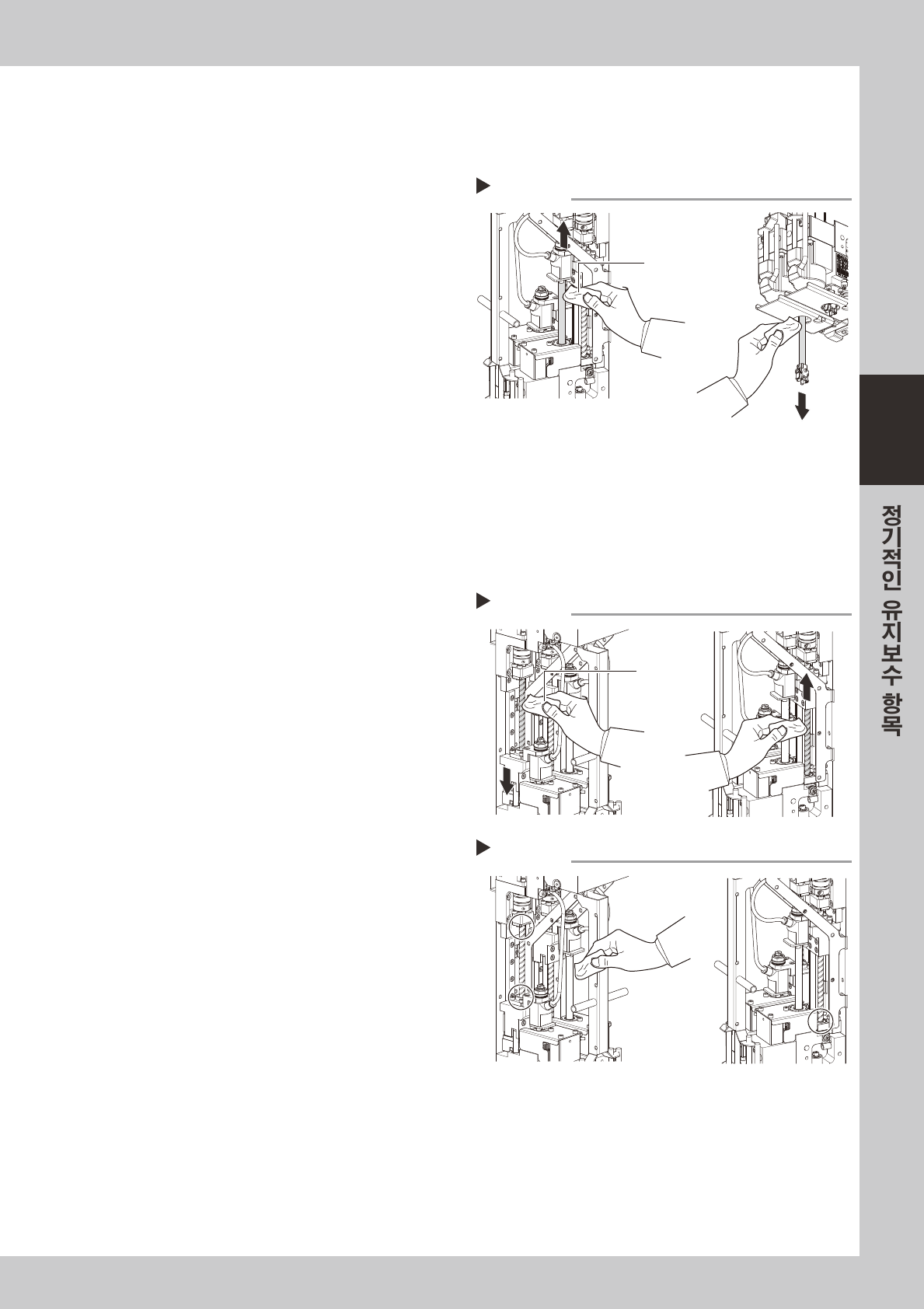

스플라인 샤프트의 청소
Step 1
와이퍼
볼스크류의 청소
Step 1
와이퍼
여분의 구리스 닦아내기
Step 3
3-34
3
3.4 흡기 팬의 필터
필터의 청소를 실시하지 않으면 , 필터가 막혀서 장비내부의 온도상승을 유발할 수 있습니다 .
장비의 기능저하 및 수명단축의 원인이 될 수 있으므로 , 각 필터를 정기적으로 청소해 주십시오 .
필터 장착 부위
장비 배면
장비 정면
천장부의 필터
뒤쪽 베이스부의 필터
서킷 프로텍터부의 필터
573A5-N5-00
청소할 필터는 3 종류이며 , 다음의 4 군데에 배치되어 있습니다 .
•
천장부 : 천장중앙에2 군데
•
서킷프로텍터부: 정면우측에1 군데
•
뒤쪽베이스부: 배면중앙에1 군데
3-35
3
3.4.1 필터의 청소
1
작업 준비를 합니다 .
1.
대차클램프스위치로대차를내려서탈착합니다 .
2. 청소에사용할청소기를준비해주십시오 .
2
필터를 분리합니다 .
우측그림과같이필터를분리해주십시오 .
천장부의필터는2 군데있으므로 ,양쪽다분리
해주십시오 .
573A 6 -N5-00
3
필터를 청소합니다 .
청소기로필터를흡입해주십시오 .
c
주의
필터를젖은상태로사용하면 ,먼지가수분에의해뭉쳐서
막히기쉬워집니다 .가능한한물은사용하지마시고 ,
청소기로청소해주십시오 .
n
요점
더러움이 심하거나 , 열화되어 있을 경우는 새로운 필터로
교환해 주십시오 .
4
필터를 원상태로 장착합니다 .
분리했을때와반대순으로필터를장착해주십시
오.

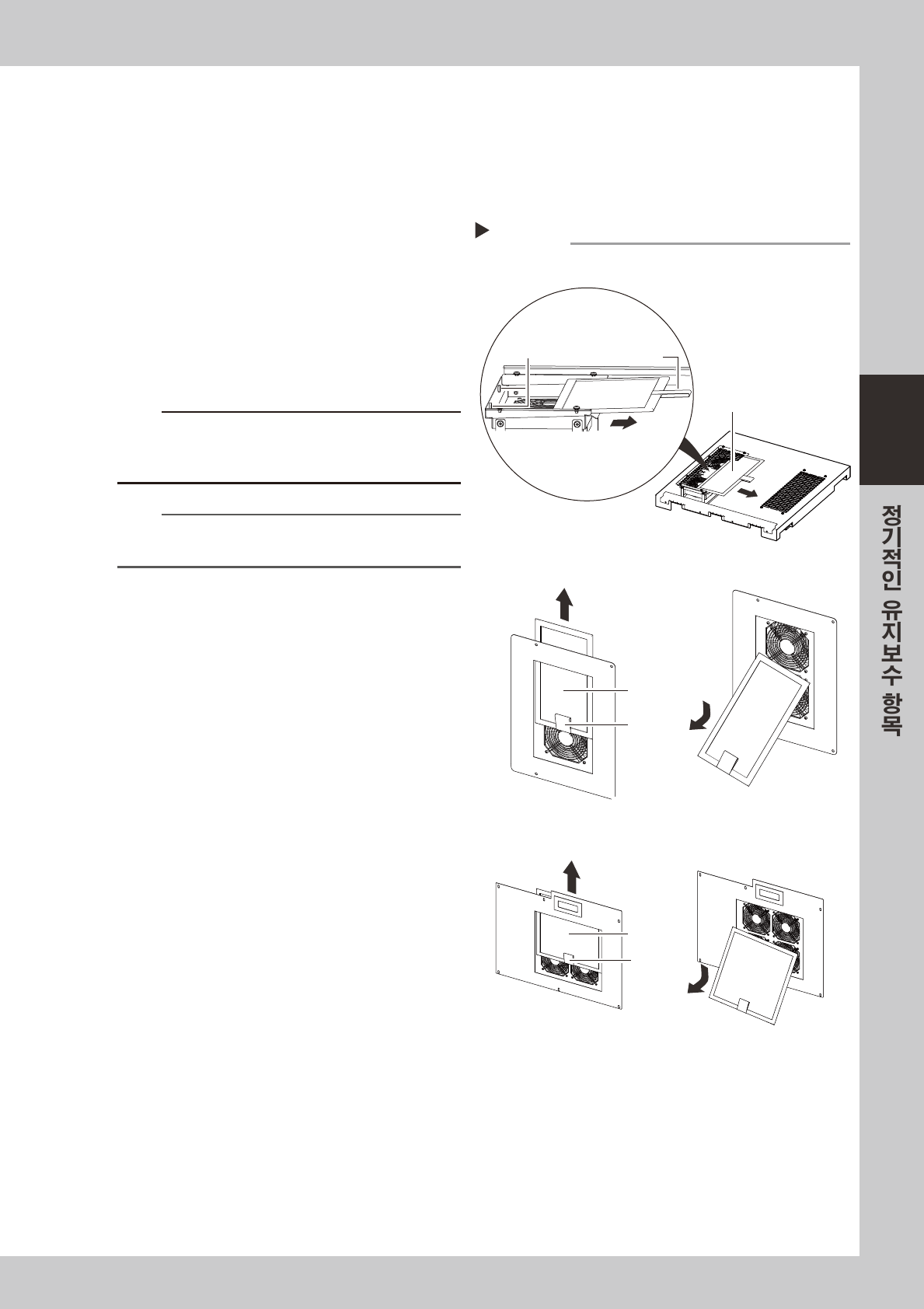

필터의 분리
■ 천장부의 필터
■ 서킷 프로텍터부의 필터
■ 뒤쪽 베이스부의 필터
Step 2
필터
필터
손잡이
손잡이
마그넷
필터
손잡이
