3-35 3 3. 4 . 1 필터 의 청소 1 작 업 준비를 합 니다 . 1. 대 차클램 프스위 치 로대 차 를내 려서탈착합니 다 . 2. 청 소에사용할청 소기 를준비 해주십시 오 . 2 필터를 분리합니다 . 우측그 림과같이필 터 를분리 해주십시 오 . 천 장부 의필 터 는2 군데있으므로 ,양쪽다분리 해주십시 오 . 573A 6 -N5 - 0 0…
3-34
3
3.4 흡기 팬의 필터
필터의 청소를 실시하지 않으면 , 필터가 막혀서 장비내부의 온도상승을 유발할 수 있습니다 .
장비의 기능저하 및 수명단축의 원인이 될 수 있으므로 , 각 필터를 정기적으로 청소해 주십시오 .
필터 장착 부위
장비 배면
장비 정면
천장부의 필터
뒤쪽 베이스부의 필터
서킷 프로텍터부의 필터
573A5-N5-00
청소할 필터는 3 종류이며 , 다음의 4 군데에 배치되어 있습니다 .
•
천장부 : 천장중앙에2 군데
•
서킷프로텍터부: 정면우측에1 군데
•
뒤쪽베이스부: 배면중앙에1 군데
3-35
3
3.4.1 필터의 청소
1
작업 준비를 합니다 .
1.
대차클램프스위치로대차를내려서탈착합니다 .
2. 청소에사용할청소기를준비해주십시오 .
2
필터를 분리합니다 .
우측그림과같이필터를분리해주십시오 .
천장부의필터는2 군데있으므로 ,양쪽다분리
해주십시오 .
573A 6 -N5-00
3
필터를 청소합니다 .
청소기로필터를흡입해주십시오 .
c
주의
필터를젖은상태로사용하면 ,먼지가수분에의해뭉쳐서
막히기쉬워집니다 .가능한한물은사용하지마시고 ,
청소기로청소해주십시오 .
n
요점
더러움이 심하거나 , 열화되어 있을 경우는 새로운 필터로
교환해 주십시오 .
4
필터를 원상태로 장착합니다 .
분리했을때와반대순으로필터를장착해주십시
오.
필터의 분리
■ 천장부의 필터
■ 서킷 프로텍터부의 필터
■ 뒤쪽 베이스부의 필터
Step 2
필터
필터
손잡이
손잡이
마그넷
필터
손잡이
3-36
3
4. 6 개월
4.1 카메라 조명 유니트의 청소
e
먼지 등으로 조명 유니트가 더러워질 경우가 있으므로 , 정기적으로 청소할 것을 권장합니다 . 작업을 안전하
게 하기 위해서 , 장비가 비상정지 상태 , 또는 장비의 전원 스위치가 꺼져 있는지 확인해 주십시오 .
c
주의
청소시 ,카메라각부에강한힘을가하지않도록주의하여주십시오 .카메라의광축조정에오류가생길수있습니다 .
c
주의
조명등의트러블이나문제가발생한경우에는 ,판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해드릴
수없습니다 .

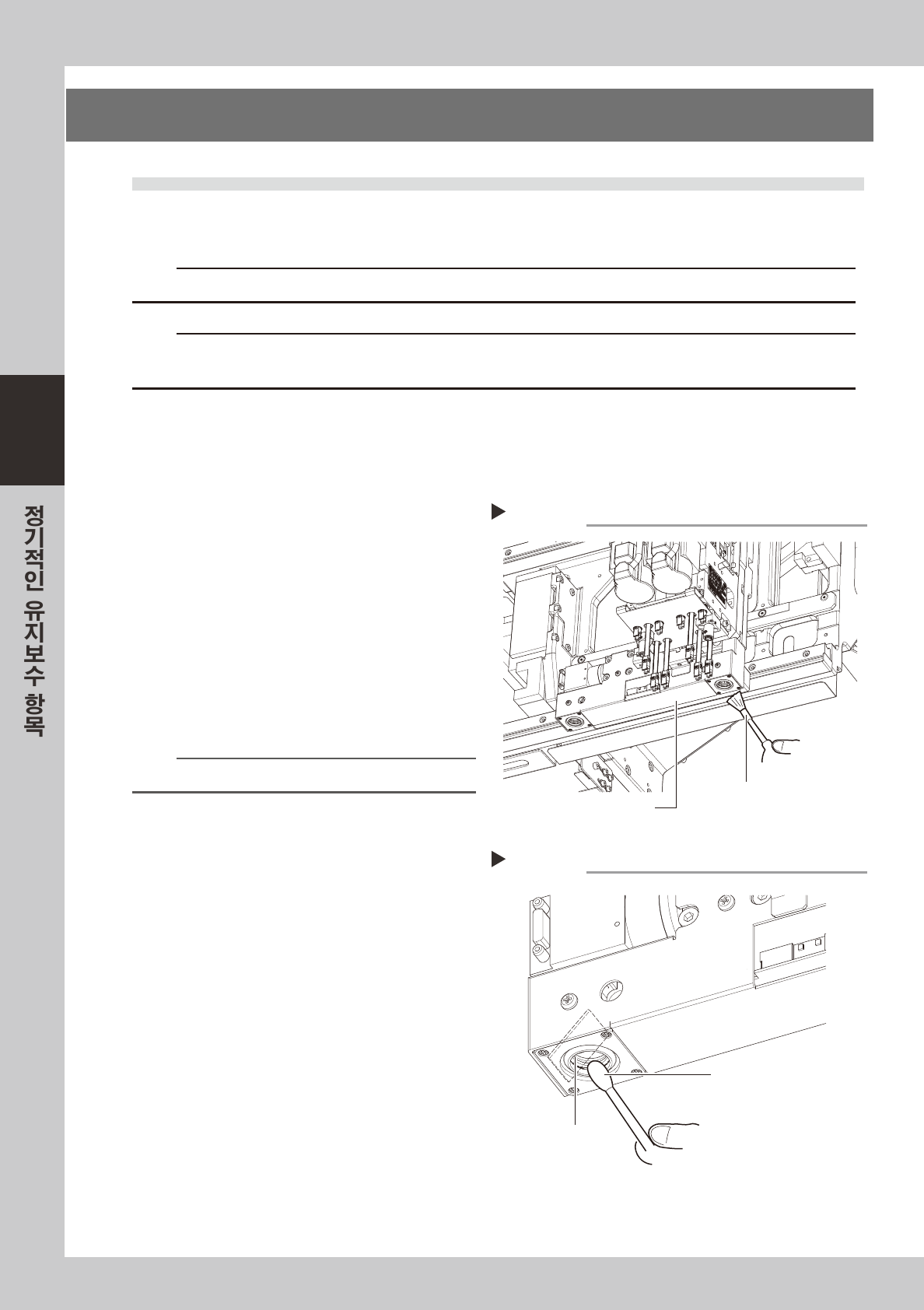

4.1.1 피듀셜 카메라
피듀셜 카메라는 헤드부에 장착되어 있습니다 . 조명 유니트 부분의 청소 방법을 다음과 같이 설명합니다 .
1
헤드 유니트를 이동합니다 .
헤드유니트를청소하기쉬운위치로이동시켜주
십시오 .
2
조명 부분을 청소합니다 .
광학계브러시를사용해서조명부분의먼지를제
거해주십시오 .
57326- N5 -0 0
3
반사판을 청소합니다 .
면봉에렌즈클리너를조금묻혀서우측그림의반
사판부분을닦아주십시오 .
57327-N5 - 00
참고
광학계 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
피듀셜 카메라
조명 유니트
광학계 브러시로 먼지 털어내기
Step 2
광학계 브러시
렌즈 클리너를 적신 면봉
반사판의 청소
Step 3
반사판
