3-37
3

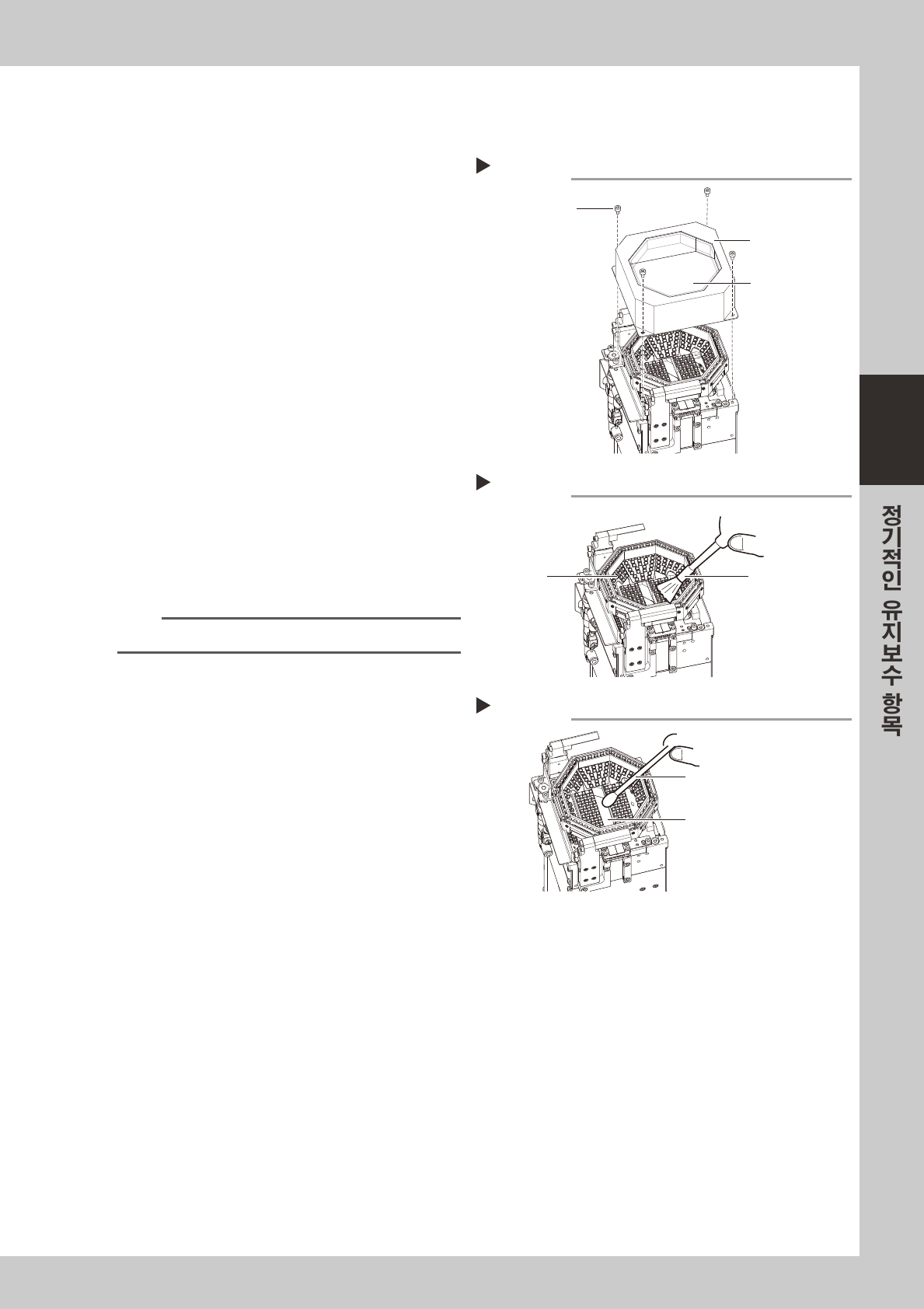

4.1.2 멀티 카메라
멀티 카메라 조명 유니트의 청소 방법을 다음과 같이 설명합니다 .
1
조명 커버를 분리합니다 .
육각렌치 (2.5) 로고정볼트 (4 군데 ) 를빼서 ,
조명보호커버를분리해주십시오 .
57328 - N5 -00
2
와이퍼로 보호 글래스부를 닦습니다 .
와이퍼에렌즈클리너를몇방울묻혀서보호글래
스부의표면과이면을닦아주십시오 .
57329 - N5 -0 0
3
조명을 청소합니다 .
광학계브러시를사용해서조명부분의먼지를제
거해주십시오 .
4
반투명 유리 부분을 청소합니다 .
면봉에렌즈클리너를조금묻혀서반투명유리
부분을닦아주십시오 .
57330 - N 5 - 00
5
커버를 원상태로 장착합니다 .
조명커버를원위치에세팅하고,고정볼트(4 군데 )
로고정해주십시오 .
참고
광학계 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
조명 커버의 분리
Step 1
조명커버
보호 글래스부
고정볼트
조명의 청소
Step 3
조명
광학계 브러시
반투명 유리의 청소
Step 4
반투명 유리
렌즈 클리너를 묻힌 면봉
3-38
3

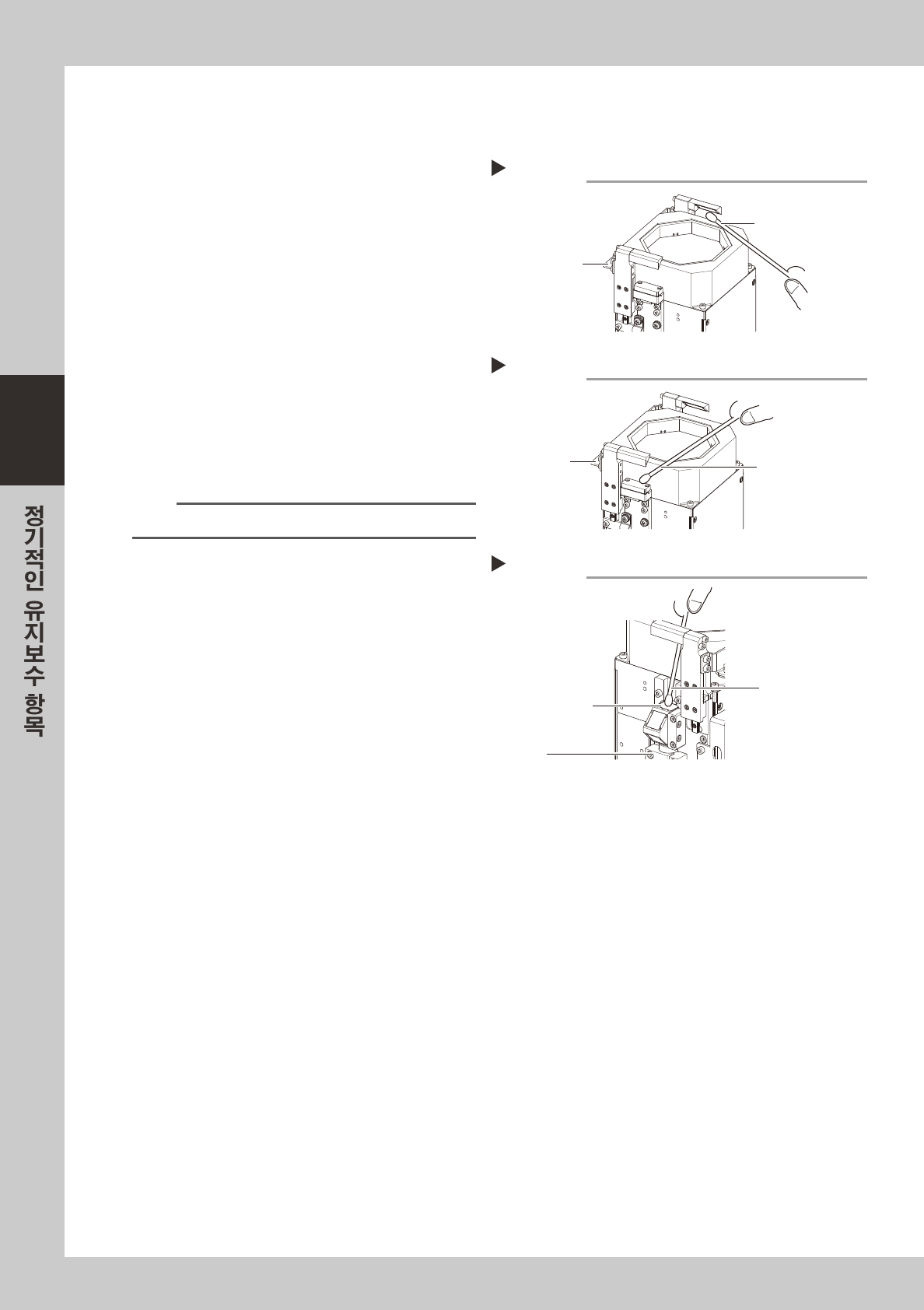

4.1.3 사이드뷰 카메라
사이드뷰 카메라 조명 유닛( 멀티 카메라부에 장착된 타입 ) 의 청소 방법에 대해서 다음과 같이 설명합니다 .
1
양 사이드의 밀러 부분을 청소합니다 .
1. 장비의에어공급을차단합니다 .
2. 조명의상승부분을들어올려서와이퍼또는
면봉에소량의렌즈클리너를묻혀서밀러를
닦아주십시오 .
57331-N5 - 00
2
조명을 청소합니다 .
면봉에소량의렌즈클리너를묻혀서우측그림의
조명부분을닦아주십시오 .
57332- N5 -0 0
3
카메라를 청소합니다 .
면봉에소량의렌즈클리너를묻혀서우측그림의
커버부분을닦아주십시오 .
57333 - N5- 0 0
참고
광학계 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
밀러 부분의 청소
Step 1
여기를 잡고
위로 들어올린다
렌즈 클리너를 묻힌
면봉
조명의 청소
Step 2
여기를 잡고
위로 들어올린다
렌즈 클리너를 묻힌
면봉
카메라의 청소
Step 3
이 부분(상면)을
청소한다
카메라
렌즈 클리너를 묻힌
면봉
3-39
3

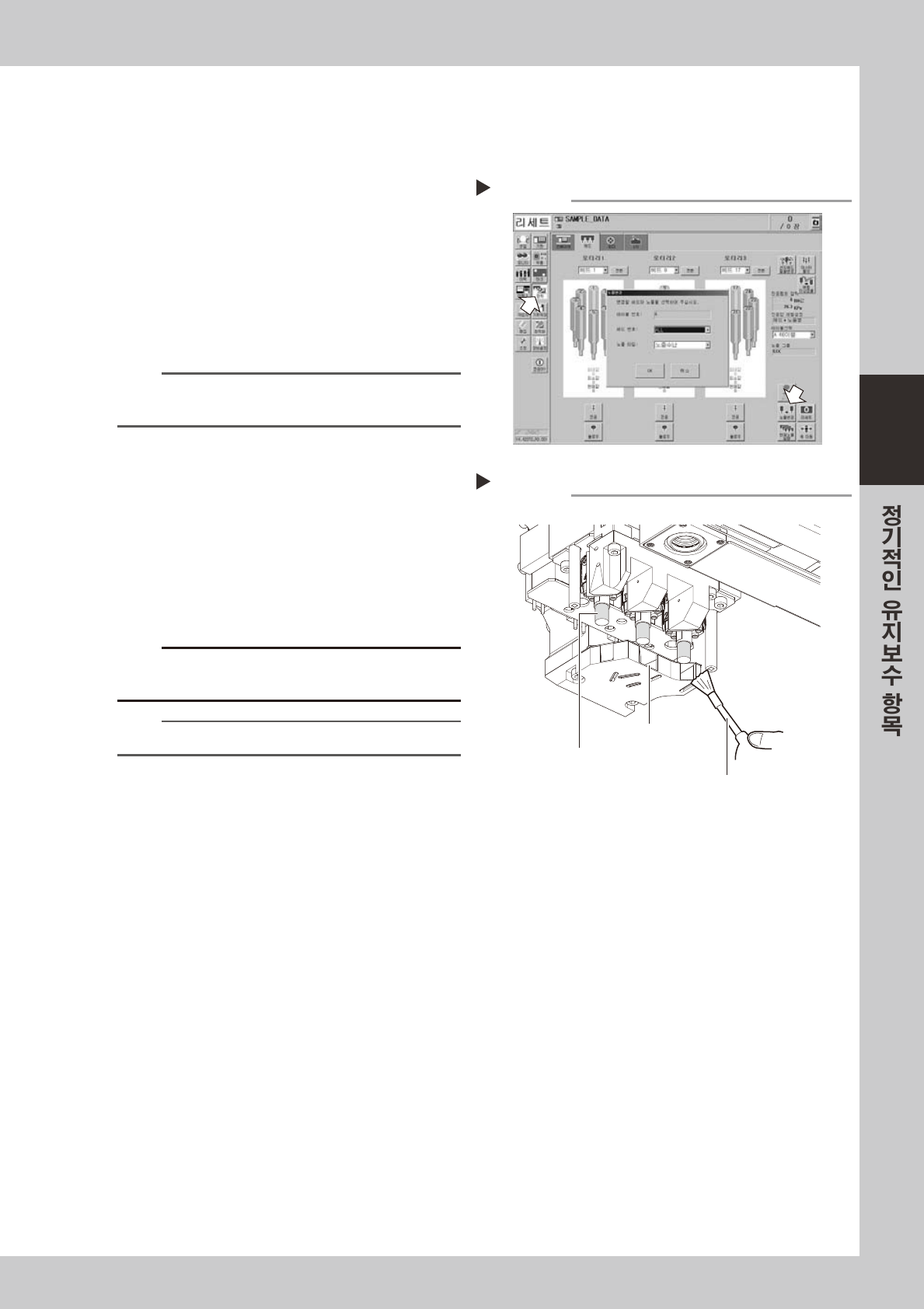

4.1.4 사이드뷰 카메라 (HS 헤드 )
사이드뷰 카메라의 조명 확산판 ( 스프링 홀더 ) 및 , 밀러는 헤드부에 장착되어 있습니다 . 먼지 등이 묻어서
더러워져 있을 경우는 , 다음과 같이 정기적으로 청소하실 것을 권장합니다 .
1
노즐을 전부 수납합니다 .
1. [ 장치 ] 버튼을눌러서「헤드」탭의[ 노즐변경 ]
버튼을누릅니다 .
2.「노즐변경」대화창에서「헤드번호」는「ALL」,
「노즐타입」은「노즐수납」을선택해주십시오 .
3. [OK] 버튼을누르면 ,모든헤드의노즐이수
납됩니다 .
58300-N5-00
n
요점
노즐 스테이션이 없을 경우는 , 비상정지 상태에서 손으로
노즐을 빼 주십시오 .
e
2
헤드를 이동합니다 .
「EMERGENCYSTOP」버튼을누르고 ,헤드유
닛을작업하기수월한위치로이동시켜주십시오 .
3
개구부와 스프링 홀더를 청소합니다 .
광학계브러시를사용해서개구부와스프링홀더
의먼지를털어주십시오 .
573B8-N5-0 0
c
주의
용제를사용하면 ,확산판의표면이변색될우려가있으므로 ,
사용하지마십시오 .
참고
광학계 브러시는 옵션 구입품입니다 .
노즐의 수납
Step 1
개구부와 스프링 홀더의 청소
Step 3
개구부
스프링 홀더(확산판)
광학계 브러시
