3-40
3
5. 1 년
█
헤드를 탈착하지 않고 장비내에서 작업할 경우
하기의주의사항을준수해서실시해주십시오 .
1.손목시계 ,자기ID 카드등 ,자력에영향을받는물건은전부빼둡니다 .
e
2.「EMERGENCYSTOP」버튼을눌러서장비를비상정지상태로합니다 .
3.대차클램프스위치로대차를내려서탈착합니다 .
4.사각건을작업할위치에깔아둡니다 .
c
주의
스플라인샤프트의작동이불안정하거나 ,이상한소리가발생할경우에는 ,판매대리점또는야마하로연락해주십시오 .
자체적인분해청소는보장해드릴수없습니다 .

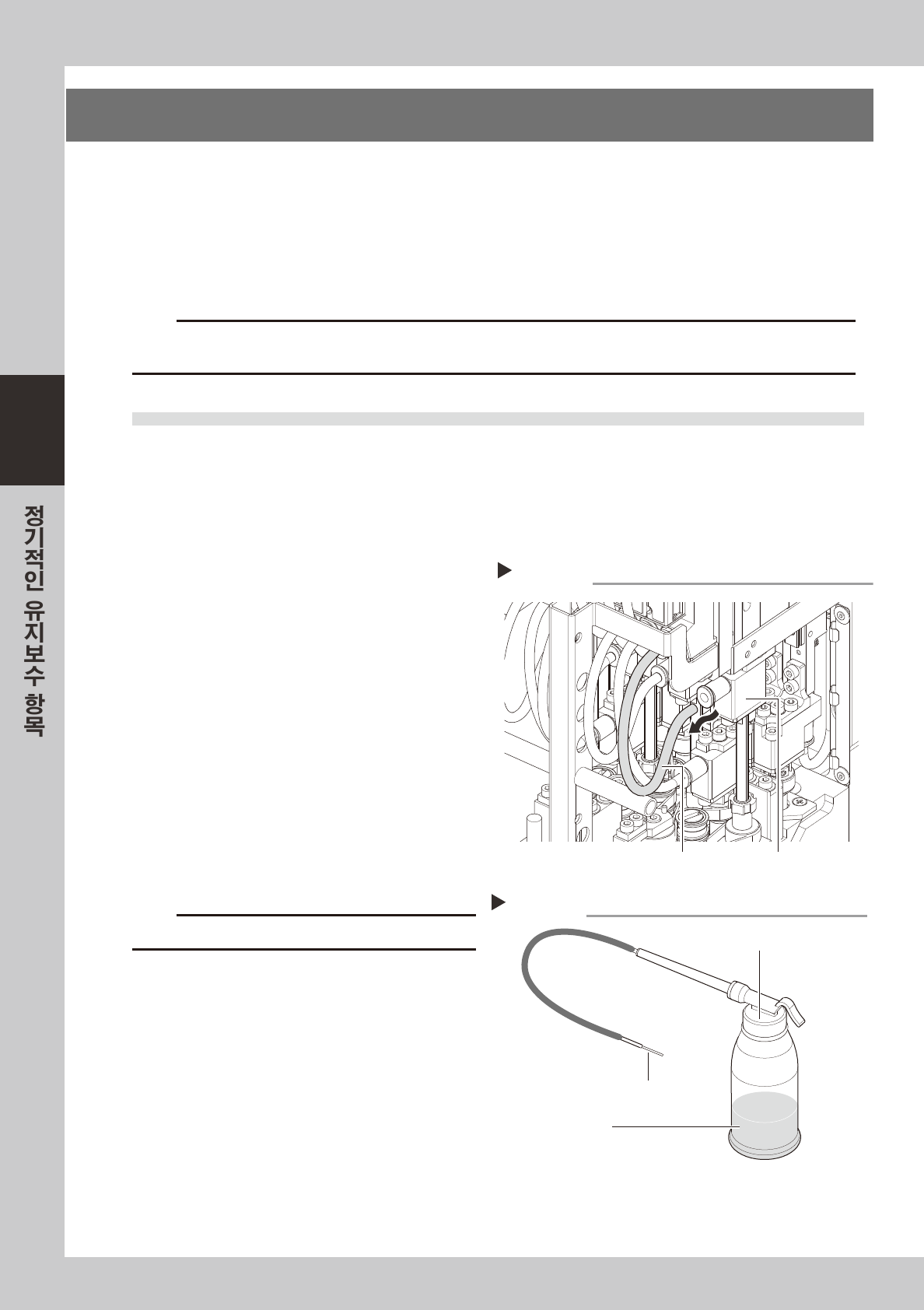

5.1 MU 헤드
5.1.1 스플라인 샤프트의 세척
스플라인 샤프트의 에어 경로내에 이물질이 부착되거나 , 더러우면 흡장착 에러발생의 원인이 되는 경우가 있
습니다 . 공급에어의 상태와 가동시간에 의합니다만 , 보통 1 년 간격으로 스플라인 샤프트 안을 청소해 주십
시오 .
1
모든 헤드로부터 노즐을 탈착합니다 .
노즐을손으로빼거나 ,또는노즐스테이션에
전부수납해주십시오 .
2
에어 호스를 분리합니다 .
각헤드의베어링홀더로부터에어호스를전부빼
주십시오 .
57334 - N5-00
3
클리닝 킷 (KHN-M8860-00X) 을
준비합니다 .
1. 클리닝킷의용기에IPA( 이소프로필알코올 )
를넣습니다 .
2. 작업위치의바로아래에헝겊등을깔아놓습
니다 .
57335-N5-00
c
주의
IPA( 이소프로필알코올 ) 이외의용액은사용하지마십시오 .
에어 호스의 분리
Step 2
에어 호스 베어링 홀더
클리닝 킷
Step 4
펌프
노즐
IPA
3-41
3
4

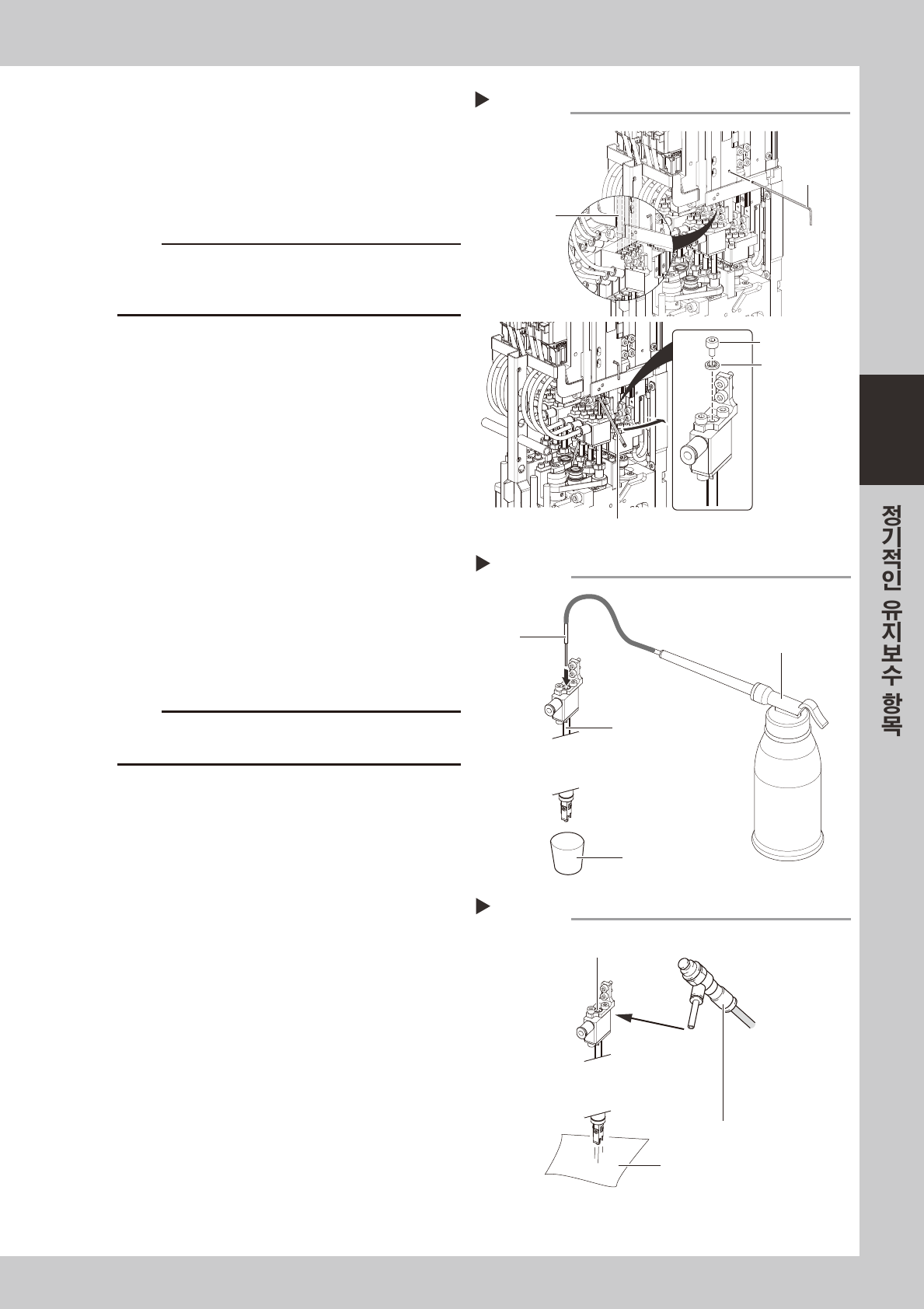

메인터넌스 볼트를 분리합니다 .
1. 헤드를내린상태에서 ,Z 축고정용구멍에
육각렌치 (2) 를끼워서고정시켜주십시오 .
2. 육각렌치 (2.5) 로메인터넌스볼트를분리해
주십시오 .
57336-N5 -10
c
주의
리니어스케일부에자화된공구등이닿으면 ,파손될우려가
있습니다 .헤드를하강시켜서작업할때에는주의해주십시
오.
5
스플라인 샤프트의 내부를 세척합니다 .
1. 스플라인샤프트에클리닝킷의노즐을삽입합
니다 .
2. IPA 를주입해서스플라인샤프트의에어경로
를씻어내립니다 .
5733 7-N5-00
6
스플라인의 에어 경로를 블로우합니다 .
1. 에어블로우툴 ( 옵션구입품 ) 을에어조인트
에접속해서준비해둡니다 .
2. 스플라인샤프트의선단부에헝겊등을대고
에어블로우툴로스플라인샤프트안을에어
블로우합니다 .
3. 스플라인샤프트선단의헝겊에오염물이나오
지않는것을확인한후 ,메인터넌스볼트를
장착합니다 .
57338-N5-0 0
c
주의
배기블로우에어가얼굴에맞닿을경우가있으므로 ,반드시
보호안경을착용해주십시오 .
7
작업을 반복합니다 .
Step4~Step6 의작업을반복해서 ,모든헤드의
스플라인샤프트안을세척해주십시오 .
8
에어호스와 노즐을 원상태로 장착합니
다.
메인터넌스 볼트의 분리
Step 4
육각렌치(2)
리니어 스케일
육각렌치(2.5)
메인터넌스 볼트
패킹
스플라인 샤프트의 세척
Step 5
노즐
스플라인 샤프트
펌프
종이컵 등
스플라인 샤프트내의 에어 블로우
Step 6
이 구멍으로 에어 블로우 한다
에어블로우 툴
헝겊 등
3-42
3
5.2 HS 헤드
5.2.1 볼케이지 및 메인 샤프트의 청소와 급유
공급에어의 상태나 가동시간에 따라 다릅니다만 , 보통 1 년 간격으로 볼케이지 및 메인 샤프트의 청소와
급유를 실시해 주십시오 .
1
로터리부를 분리합니다 .
전술의「2.1.1로터리부의청소」를참조해서
로터리부를분리해주십시오 .
c
주의
분리한로터리부는 ,원위치에되돌릴수있도록반드시표시
등을해놓아두십시오 .
2
볼케이지를 청소합니다 .
면봉으로볼케이지의더러움을닦아주십시오 .
5738 4 -N5-10
3
메인 샤프트를 청소합니다 .
면봉으로메인샤프트의더러움이나틈새의구리
스를닦아주십시오 .
57385-N5-10
4
메인 샤프트에 급유합니다 .
지정구리스 (LG2) 를메인샤프트를돌리면서위
에서약10mm범위의틈새부분에도포해주십
시오 .
5
여분의 구리스를 닦아냅니다 .
메인샤프트의틈새로부터스며나온여분의구리
스를면봉으로닦아주십시오 .
6
로터리부를 원위치에 되돌립니다 .
전술의「2.1.1로터리부의청소」를참조해서
로터리부를원위치에장착해주십시오 .
Step 2
볼케이지의 청소
볼케이지
(안쪽 상하 2군데)
메인 샤프트
면봉
메인 샤프트의 청소와 급유
Step 3, 4
메인 샤프트
구리스
도포 범위
면봉
