3-42
3

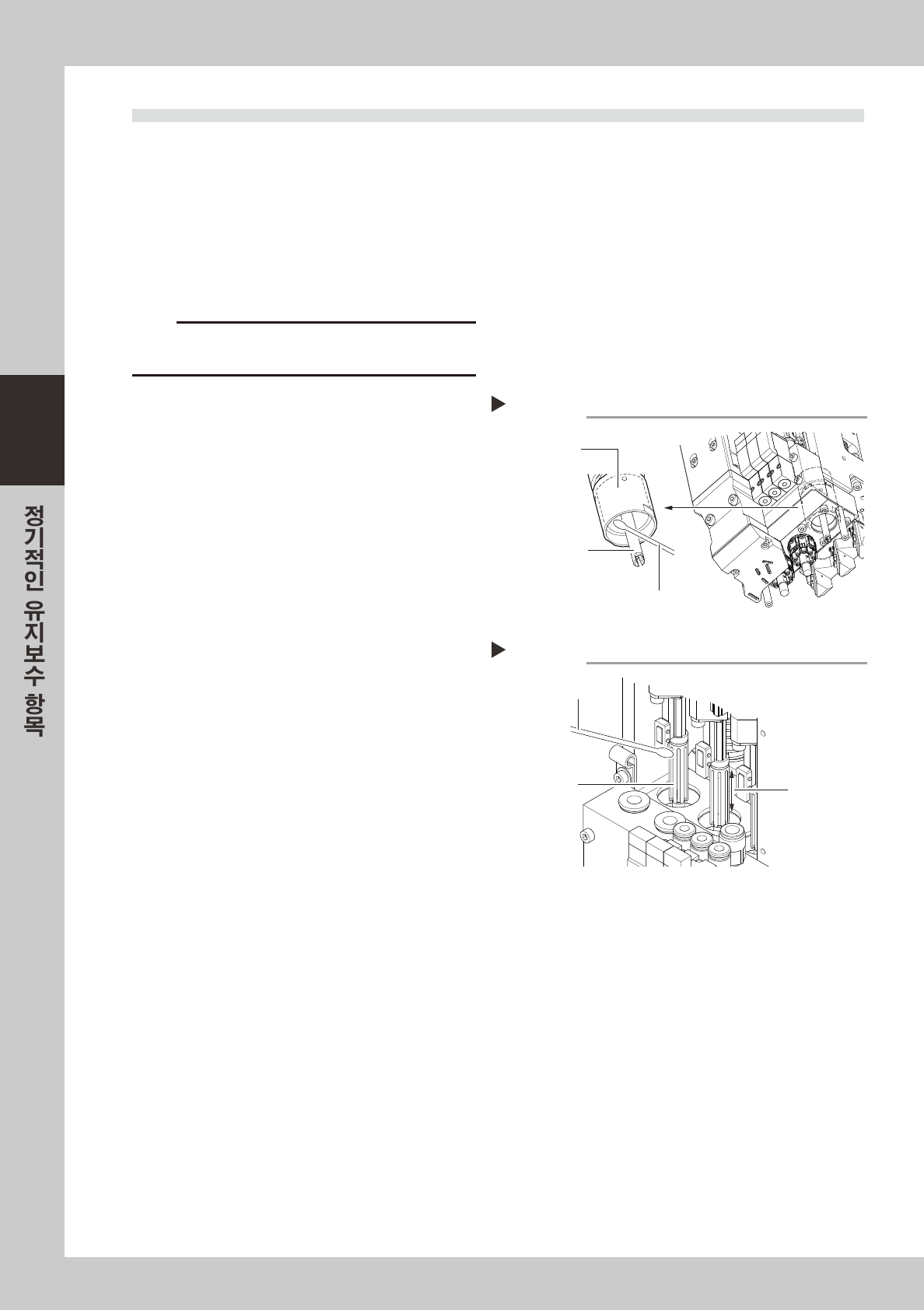

5.2 HS 헤드
5.2.1 볼케이지 및 메인 샤프트의 청소와 급유
공급에어의 상태나 가동시간에 따라 다릅니다만 , 보통 1 년 간격으로 볼케이지 및 메인 샤프트의 청소와
급유를 실시해 주십시오 .
1
로터리부를 분리합니다 .
전술의「2.1.1로터리부의청소」를참조해서
로터리부를분리해주십시오 .
c
주의
분리한로터리부는 ,원위치에되돌릴수있도록반드시표시
등을해놓아두십시오 .
2
볼케이지를 청소합니다 .
면봉으로볼케이지의더러움을닦아주십시오 .
5738 4 -N5-10
3
메인 샤프트를 청소합니다 .
면봉으로메인샤프트의더러움이나틈새의구리
스를닦아주십시오 .
57385-N5-10
4
메인 샤프트에 급유합니다 .
지정구리스 (LG2) 를메인샤프트를돌리면서위
에서약10mm범위의틈새부분에도포해주십
시오 .
5
여분의 구리스를 닦아냅니다 .
메인샤프트의틈새로부터스며나온여분의구리
스를면봉으로닦아주십시오 .
6
로터리부를 원위치에 되돌립니다 .
전술의「2.1.1로터리부의청소」를참조해서
로터리부를원위치에장착해주십시오 .
Step 2
볼케이지의 청소
볼케이지
(안쪽 상하 2군데)
메인 샤프트
면봉
메인 샤프트의 청소와 급유
Step 3, 4
메인 샤프트
구리스
도포 범위
면봉
3-43
3

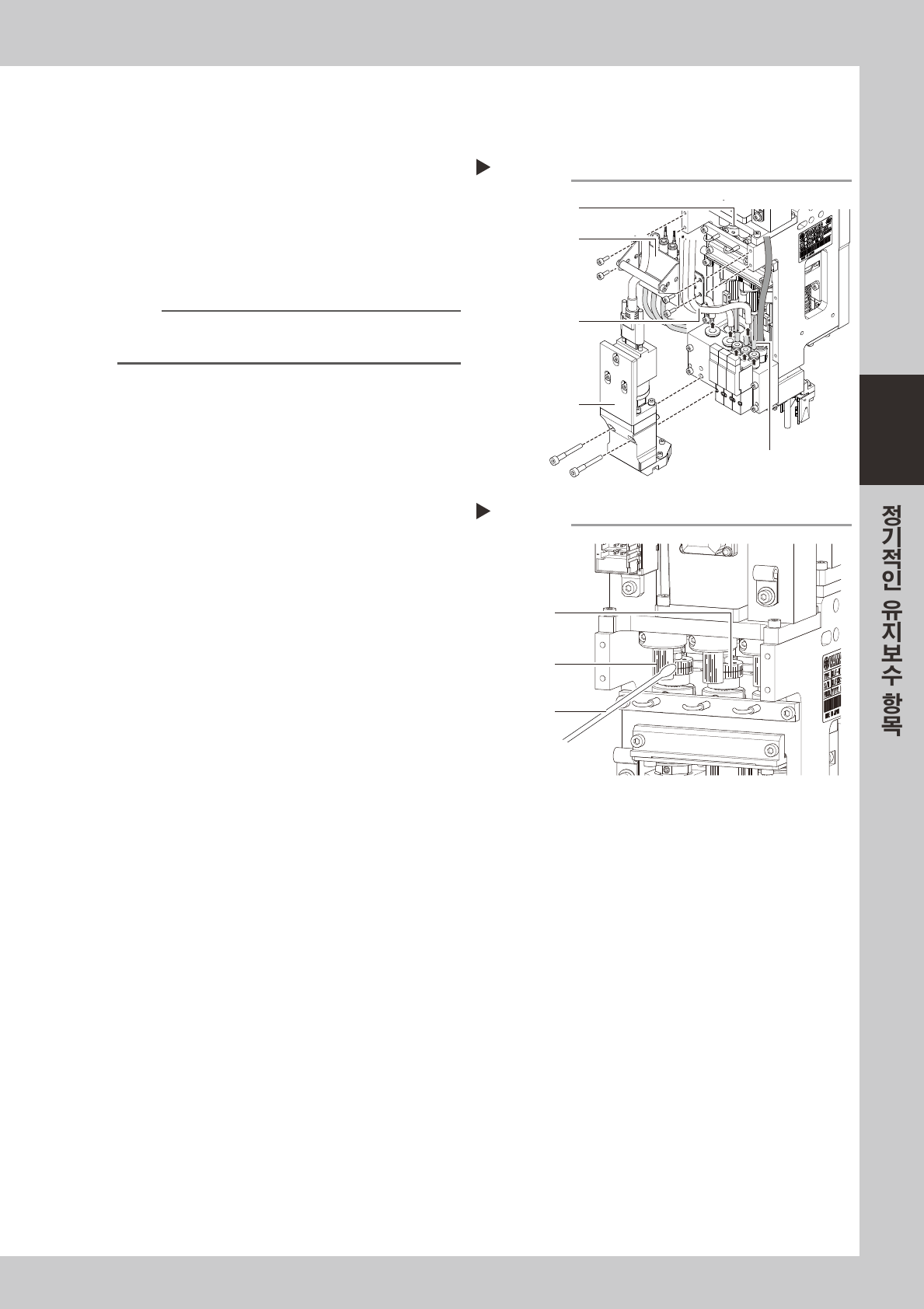

5.2.2 시저스 기어의 청소와 급유
시저스 기어는 보통 1 년 간격으로 청소와 급유를 실시해 주십시오 .
1
에어 호스 등을 분리합니다 .
1. 투명색에어호스 3 개와노란색에어호스 3 개
를분리합니다 .
2. 브라켓의고정볼트 (4 개 ) 를육각렌치로풀어
서분리합니다 .
57386 -N5 -10
n
요점
시저스 기어에 접근하기 힘들 경우는 , 사이드뷰 카메라의
고정볼트 2 개를 분리해서 탈착해 주십시오 .
2
시저스 기어를 청소합니다 .
R 축을회전시켜서 ,면봉으로시저스기어의더러
움과구리스를닦아주십시오 .
573 87-N 5-00
3
시저스 기어에 급유합니다 .
1. 지정구리스 (LG2) 를면봉또는손가락에묻
혀서피니언기어부에도포합니다 .
2. 구리스가시저스기어전체에퍼지도록R 축을
회전시킵니다 .
4
여분의 구리스를 닦아냅니다 .
스며나온여분의구리스를면봉으로닦아주십시
오.
5
헤드를 원상태로 되돌립니다 .
Step1 에서분리했을때와는반대순으로헤드를
원상태로되돌려주십시오 .
Step 1
투명색 에어호스
에어호스 등의 분리
브라켓
시저스 기어
사이드뷰 카메라
노란색 에어호스
시저스 기어의 청소
Step 2
시저스 기어
피니언 기어
면봉
3-44
3

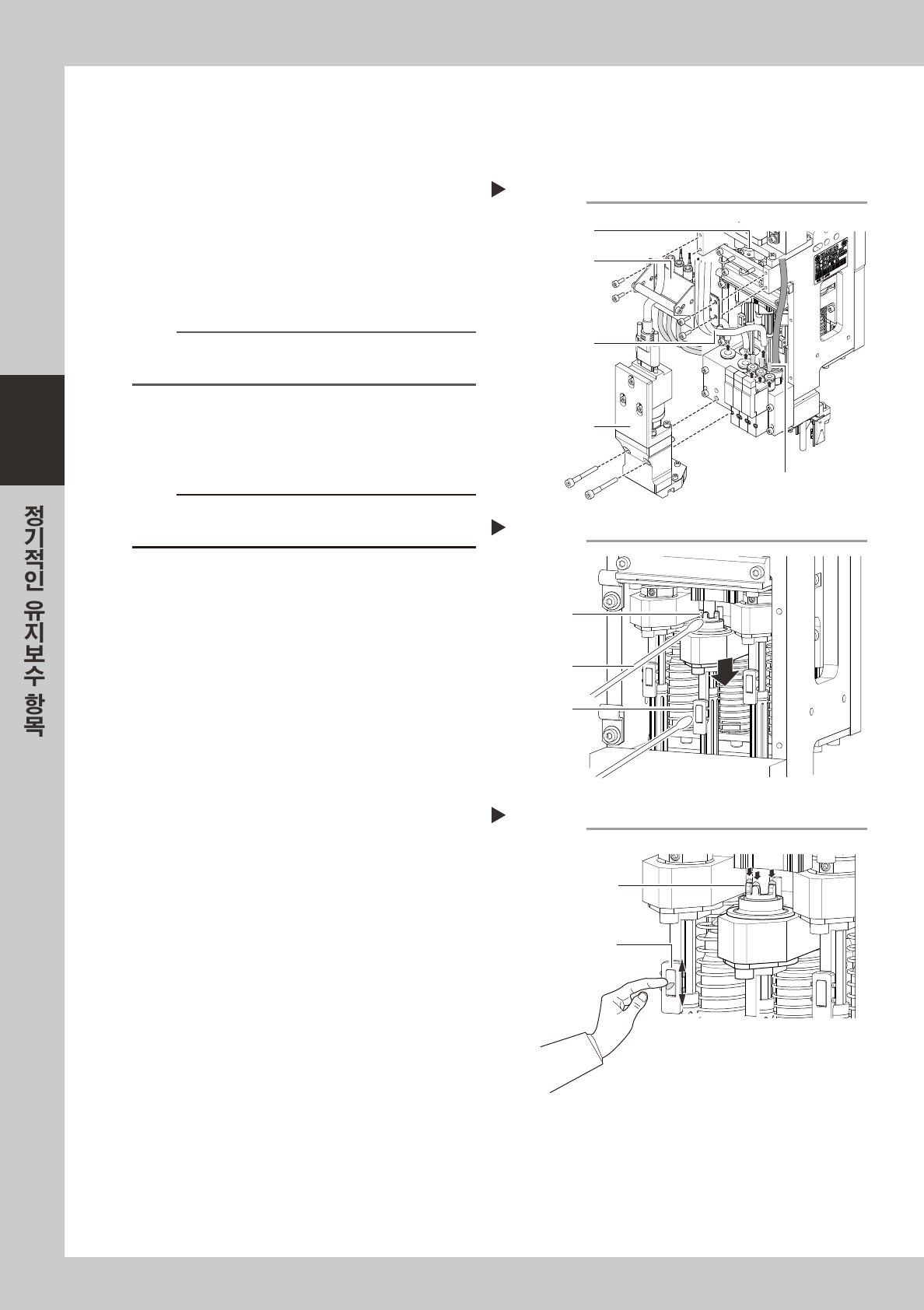

5.2.3 클러치와 후크부의 청소와 급유
공급에어의 상태나 가동시간에 따라 다릅니다만 , 보통 1 년 간격으로 클러치와 후크부의 청소와 급유를
실시해 주십시오 .
1
에어 호스 등을 분리합니다 .
1. 투명색에어호스 3 개와노란색에어호스 3 개
를분리합니다 .
2. 브라켓의고정볼트 (4 개 ) 를육각렌치로풀어
서분리합니다 .
57386 -N5 -10
n
요점
시저스 기어에 접근하기 힘들 경우는 , 사이드뷰 카메라의
고정볼트 2 개를 분리해서 탈착해 주십시오 .
2
로터리부를 분리합니다 .
전술의「2.1.1로터리부의청소」를참조해서
로터리부를분리해주십시오 .
c
주의
분리한로터리부는 ,원위치에되돌릴수있도록반드시표시
등을해놓아두십시오 .
3
클러치와 후크부를 청소합니다 .
클러치
클러치부분을밑으로내려서 ,면봉으로클러치의
더러움과오래된구리스를닦아주십시오 .
후크부
면봉으로후크부의더러움과오래된구리스를
닦아주십시오 .
57388-N5-10
4
클러치와 후크부에 급유합니다 .
클러치
지정구리스 (LG2) 를손가락에묻혀서 ,클러치의
돌기부분에도포합니다 .
후크부
지정구리스 (LG2) 를손가락에묻혀서 ,후크정
면을문질러서틈새에구리스를채우듯이도포합
니다 .
57389-N5 -10
5
여분의 구리스를 닦아냅니다 .
클러치
1. 수차례클러치를상하로동작시킵니다 .
2. 클러치의패인부분에고여있는여분의구리스
를면봉으로제거해주십시오 .
후크부
스며나온여분의구리스를면봉으로제거해주십
시오 .
6
로터리부를 원위치에 되돌립니다 .
전술의「2.1.1로터리부의청소」를참조해서
로터리부를원위치에장착해주십시오 .
Step 3
클러치와 후크부의 청소
클러치
면봉
후크부
클러치와 후크부의 급유
Step 4
틈새에 구리스를
도포한다
돌기 부분에
구리스를 도포한다
Step 1
투명색 에어호스
에어호스 등의 분리
브라켓
시저스 기어
사이드뷰 카메라
노란색 에어호스
