3-50
3
5.5 W 축부
5.5.1 W 축 볼스크류의 청소
•
급유
e
1
작업 준비를 합니다 .
1. 손목시계 ,자기ID 카드등 ,자력에영향을받
는물건은전부빼둡니다 .
2.「EMERGENCYSTOP」버튼을눌러서장비
를비상정지상태로합니다 .
3. 대차클램프스위치로대차를내려서탈착합니
다.
2
레인 1 의 컨베이어 폭을 최대로 합니
다.
1. 비상정지상태를해제하고[ 장치 ] 버튼을
눌러서축이동으로레인 1 의컨베이어폭을
최대로넗혀주십시오 .
2. 푸쉬업플레이트를내립니다 .
3
푸쉬업 플레이트를 분리합니다 .
e
1. 비상정지버튼을누릅니다 .
2. 육각렌치 (4) 로푸쉬업플레이트를고정하고
있는볼트 (4 군데 ) 를빼고 ,푸쉬업플레이트
를분리해주십시오 .
5734 6 - N5 - 00
w
경고
푸쉬업 플레이트는 무게가 있으므로 , 취급하실 때는 다치
지 않도록 주의해 주십시오 .
4
볼스크류부를 청소합니다 .
볼스크류전체를먼지가나지않는종이와이퍼
( 크린룸용 )등으로오래된구리스나더러움을
제거합니다 .
57347- N5- 0 0
c
주의
청소작업시에는 ,볼스크류의리드홈부분도깨끗하게닦아
주십시오 .또한 ,이물질의부착여부도확인해주십시오 .
5
구리스를 도포합니다 .
손에지정구리스 (NSL) 를묻혀서볼스크류의표
면및리드홈부분에균일하게도포해주십시오 .
57348-N5-00
6
푸쉬업 플레이트를 원상태로 장착합니
다.
n
요점
레인 2 에 관해서도 레인 1 과 같은 식으로 청소하고 구리스
를 도포해 주십시오 .
푸쉬업 플레이트의 분리
Step 3
푸쉬업 플레이트
고정볼트(4군데)
푸쉬업 플레이트
볼스크류의 청소
Step 4
종이 와이퍼
볼스크류
구리스의 도포
Step 5
균일하게 도포
구리스
3-51
3

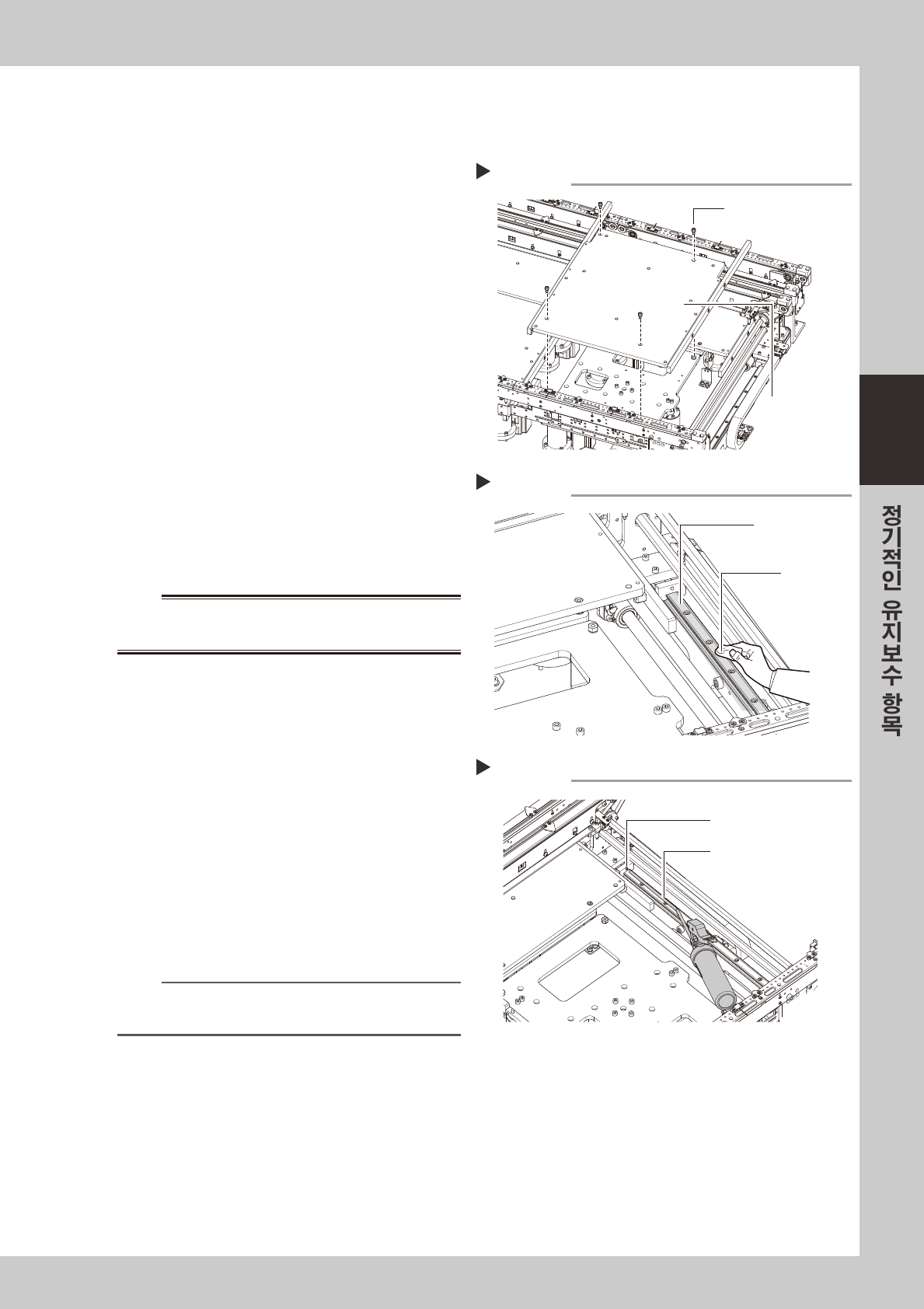

5.5.2 W 축 가이드의 청소
•
급유
e
1
작업 준비를 합니다 .
1. 손목시계 ,자기ID 카드등 ,자력에영향을받
는물건은전부빼둡니다 .
2.「EMERGENCYSTOP」버튼을눌러서장비
를비상정지상태로합니다 .
3. 대차클램프스위치로대차를내려서탈착합니
다.
2
레인 1 의 컨베이어 폭을 최대로 합니
다.
1. 비상정지상태를해제하고[ 장치 ] 버튼을
눌러서축이동으로레인 1 의컨베이어폭을
최대로넗혀주십시오 .
2. 푸쉬업플레이트를내립니다 .
3
푸쉬업 플레이트를 분리합니다 .
e
1. 비상정지버튼을누릅니다 .
2. 육각렌치 (4) 로푸쉬업플레이트를고정하고
있는볼트 (4 군데 ) 를빼고 ,푸쉬업플레이트
를분리해주십시오 .
5734 6 - N5 - 00
w
경고
푸쉬업 플레이트는 무게가 있으므로 , 취급하실 때는 다치
지 않도록 주의해 주십시오 .
4
가이드부를 청소합니다 .
가이드전체를먼지가나지않는종이와이퍼 ( 크
린룸용 ) 로오래된구리스나더러움을제거합니
다.
57349-N5-00
5
구리스를 주입합니다 .
구리스건 (30 도굽은타입 ) 을사용해서 ,W 축
가이드용구리스니플로부터지정구리스 (NSL)
를주입해주십시오 .
57350 - N5 - 0 0
6
푸쉬업 플레이트를 원상태로 장착합니
다.
n
요점
레인 2 에 관해서도 레인 1 과 같은 식으로 청소하고 구리스
를 도포해 주십시오 .
푸쉬업 플레이트의 분리
Step 3
푸쉬업 플레이트
고정볼트(4군데)
푸쉬업 플레이트
가이드의 청소
Step 4
종이 와이퍼
가이드
구리스의 주입
Step 5
구리스 니플
구리스 건
(30도 굽은타입 노즐)
3-52
3

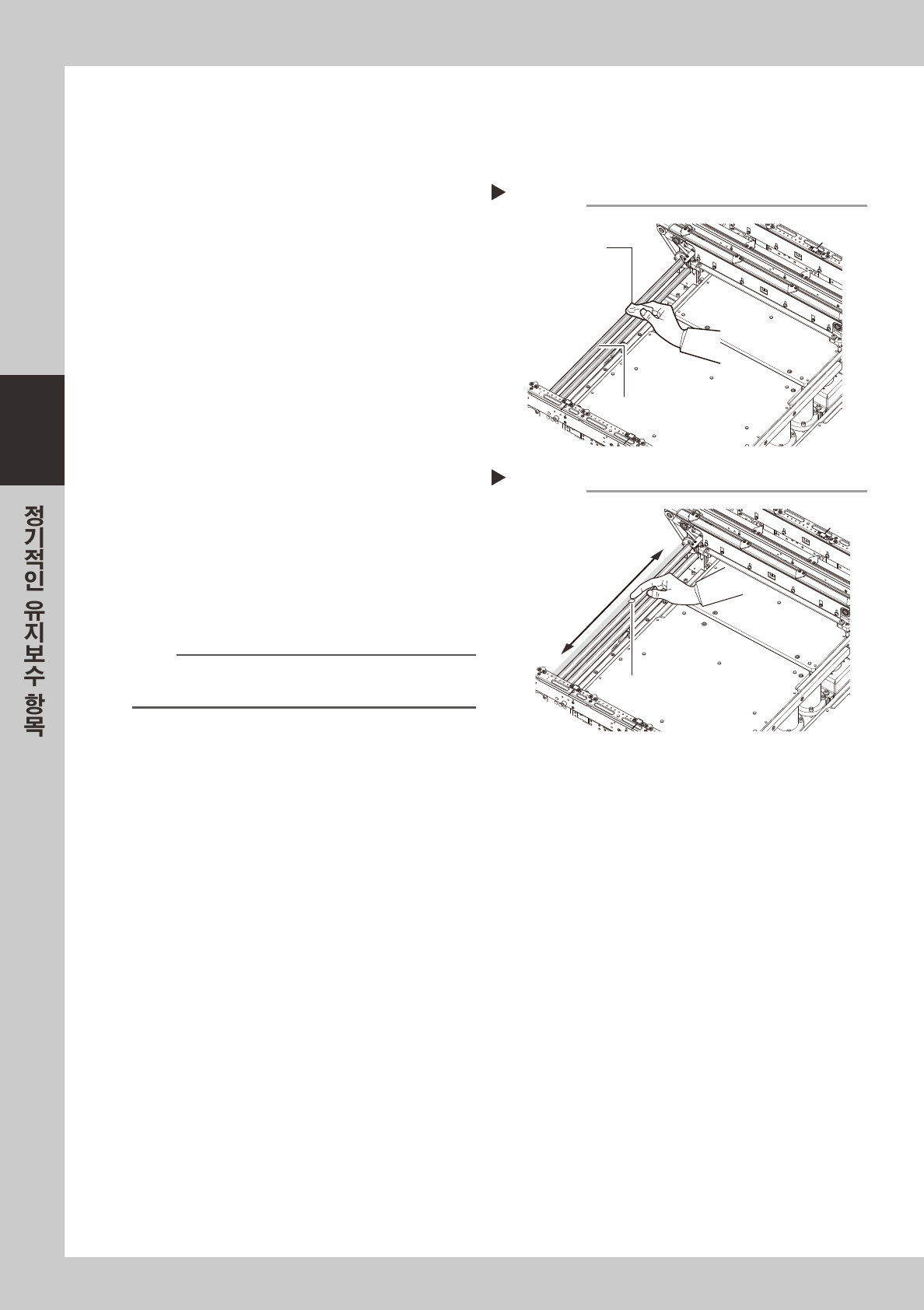

5.5.3 6 각 스플라인의 청소
•
급유
컨베이어 입구 및 출구의 6 각 스플라인 청소방법과 급유에 대해서 설명합니다 . 급유개소와 급유형태에
관해서는 , 제 5 장「급유개소 일람」을 참조해 주십시오 . 지정 구리스 (NSL) 를 준비해 주십시오 .
e
1
작업 준비를 합니다 .
1. 손목시계 ,자기ID 카드등 ,자력에영향을받
는물건은전부빼둡니다 .
2.「EMERGENCYSTOP」버튼을눌러서장비
를비상정지상태로합니다 .
3. 대차클램프스위치로대차를내려서탈착합니
다.
2
6 각 스플라인부를 청소합니다 .
1. 비상정지상태를해제하고 ,수동조작으로
기판폭을최대로설정합니다 .
e
2. 비상정지상태에서 ,6 각스플라인전체를먼
지가발생하지않는종이와이퍼 ( 크린룸용 )
등으로오래된구리스나더러움을제거합니다.
3. 비상정지를해제하고기판폭을좁힌후 ,재차
비상정지상태로해서남은다른부분의오래
된구리스나더러움도제거합니다 .
57344 - N5 - 0 0
3
구리스를 도포합니다 .
손으로지정구리스 (NSL) 를묻혀서6 각스플라
인의표면에균일하게도포해주십시오 .
n
요점
Step2 와 같은 식으로 기판폭을 조정해서 6 각 스플라인
전체를 균일하게 도포해 주십시오 .
57345-N5-00
6각 스플라인의 청소
Step 2
종이 와이퍼
6각 스플라인
구리스의 도포
Step 3
엷고 균일하게 도포한다
구리스
