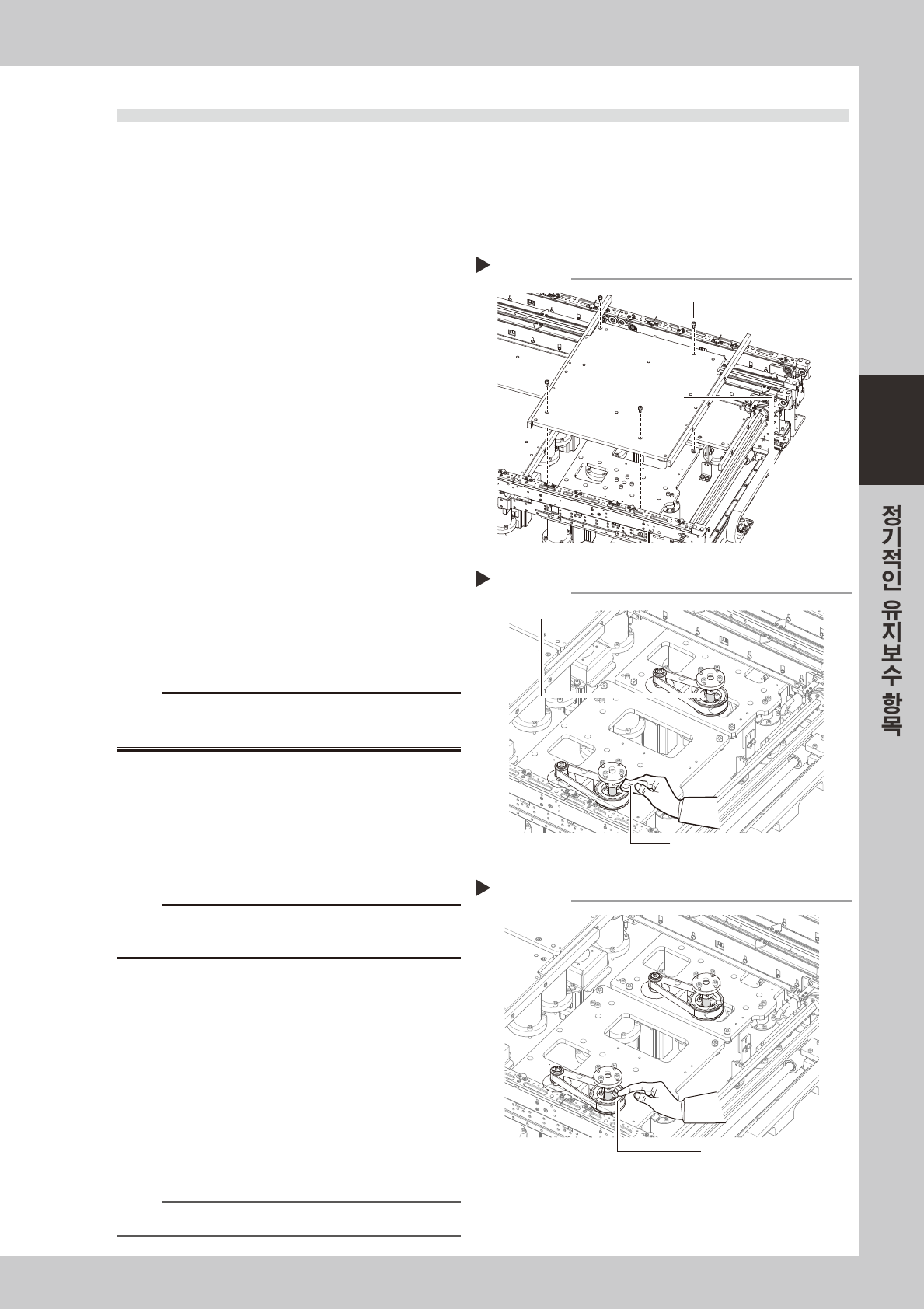

5.6 PU 축
5.6.1 PU 축 볼스크류의 청소
•
급유
e
1
작업 준비를 합니다 .
1. 손목시계 ,자기ID 카드등 ,자력에영향을받
는물건은전부빼둡니다 .
2.「EMERGENCYSTOP」버튼을눌러서장비
를비상정지상태로합니다 .
3. 대차클램프스위치로대차를내려서탈착합니
다.
2
레인 1 의 컨베이어 폭을 최대로 합니
다.
1. 비상정지상태를해제하고[ 장치 ] 버튼을
눌러서축이동으로레인 1 의컨베이어폭을
최대로넗혀주십시오 .
2. 푸쉬업플레이트를내립니다 .
3
푸쉬업 플레이트를 분리합니다 .
e
1. 비상정지버튼을누릅니다 .
2. 육각렌치 (4) 로푸쉬업플레이트를고정하고
있는볼트 (4 군데 ) 를빼고 ,푸쉬업플레이트
를분리해주십시오 .( 스테이지 1 과2)
3. 비상정지상태를해제하고 ,[ 장치 ] 버튼을
눌러서축이동으로PU 축을최대로올립니다 .
5734 6 - N5 - 00
w
경고
푸쉬업 플레이트는 무게가 있으므로 , 취급하실 때는 다치
지 않도록 주의해 주십시오 .
4
PU 축 볼스크류부를 청소합니다 .
e
1. 비상정지버튼을누릅니다 .
2. 볼스크류전체를클린륨용종이와이퍼등으
로오래된구리스나더러움을제거합니다 .
57351-N5 - 00
c
주의
청소작업시에는 ,볼스크류의리드홈부분도깨끗하게닦아
주십시오 .또한 ,이물질의부착여부도확인해주십시오 .
5
구리스를 도포합니다 .
손에지정구리스 (NSL) 를묻혀서볼스크류의
표면및리드의홈부분에균일하게도포합니다 .
57352- N5-0 0
6
푸쉬업 플레이트를 원상태로 합니다 .
e
1. 비상정지상태를해제하고 ,푸쉬업유니트를
하강시킵니다 .
2. 재차비상정지상태에서 ,푸쉬업플레이트를
원상태로장착해주십시오 .( 스테이지1 과2)
참고
레인 2 의 PU 축 볼스크류도 같은식으로 실시해 주십시오 .
푸쉬업 플레이트의 분리
Step 3
푸쉬업 플레이트
고정볼트(4군데)
푸쉬업 플레이트
볼스크류의 청소
Step 4
와이퍼
볼스크류
구리스의 도포
Step 5
구리스
3-54
3
5.7 컨트롤러부
5.7.1 필터의 청소
청소할 필터는 2 종류이며 , 하기의 3 군데에 설치되어 있습니다 .
시스템 컨트롤러용 : 장비의 배면 중앙에 1 군데
서보 컨트롤러용 : 정면 우측에 1 군데 , 배면 우측에 1 군데
1
대차를 탈착합니다 .
안전을 위해 , 장비의 전원을 차단시키고 대차를
탈착해 주십시오 .
2
프론트 커버와 덕트를 분리합니다 .
제 1 장「2.1 테이프 커터부 덕트의 분리」를 참조
해서 프론트 커버와 덕트를 분리해 주십시오 .
n
요점
우측 그림은 배면의 예입니다 . 정면의 프론트 커버와 덕트
는 분리할 필요가 없습니다 .
3
커버를 분리합니다 .
우측 그림과 같이 장비배면 중앙의 커버와 우측의
커버를 분리해 주십시오 .
573 53-N5-00
4
필터부를 탈거합니다 .
십자 드라이버로 필터부를 고정하고 있는 나사를
풀어서 빼 주십시오 .
57354- N5 - 0 0
5
필터를 청소합니다 .
청소기 또는 버큠 툴로 필터의 먼지를 제거해 주십
시오 .
n
요점
필터를 교환할 필요가 없을 경우는 , Step7 로 진행해 주십
시오 .
6
필터를 교환합니다 .
더러움이 심하거나 , 열화되어 있을 경우는 , 우측
그림을 참고해서 새로운 필터로 교환해 주십시오 .
7
필터를 원상태로 되돌립니다 .
분리했을 때와 반대 순서로 필터를 장착해 주십시
오.
8
커버를 원위치에 부착합니다 .
커버의 분리 (장비 배면)
Step 2, 3
이 3개의 커버를 분리덕트
프론트 커버
필터의 분리
시스템 컨트롤러
서보 컨트롤러
Step 4
윗 부분을 앞쪽으로 슬라이드
필터
윗 부분을 뒤로 슬라이드
필터부 고정나사
필터부 고정나사
필터
3-55
3
5.8 에어 / 미스트 필터
5.8.1 필터 및 컵의 청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록 , 에어 / 미스트 필터가 사용되고 있
습니다 . 이들 필터의 점검•청소 및 필터용 미디어의 교환방법을 다음과 같이 설명합니다 .
c
주의
작업을안전하게실시하기위해서에어커플러를분리해둡니다 .오일 ,물 ,불순물등이튀지않도록주의해주십시오 .
또한 ,커플러를분리할때에는큰배기음이발생하므로 ,주의해주십시오 .
1
컵 안을 체크합니다 .
컵안에오일또는물이들어있는지확인해주십
시오 .더러워져있을경우는 ,다음의순서에따라
서청소해주십시오 .
참고
컵 하단의 드레인 콕은 , 오토드레인 타입입니다 . 컵 안에
오일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연
결해 놓을 것을 권장합니다 .
2
컵을 분리합니다 .
컵의버튼을누르면서우측그림의화살표방향으
로돌려서밑으로뻬주십시오 .분리한컵은이중
구조로되어있습니다 .안쪽의투명컵을청소해
주십시오 .
57355-N5-00
3
컵 안의 더러움을 청소합니다 .
1. 컵을가볍게물세척합니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,헝겊등으로수분을닦습
니다 .
57356- N5 - 00
4
필터용 미디어의 상태를 확인합니다 .
필터용미디어를돌려서분리하고 ,더러움이나
막힘등이없는지확인합니다 .더러워져있을경
우는 ,소모품리스트에있는새로운미디어로교
환해주십시오 .
5
필터용 미디어와 컵을 장착합니다 .
분리했을때와반대순서로 ,필터용미디어와
컵을장착해주십시오 .
6
에어 커플러를 장착합니다 .
에어커플러를접속해서 ,에어가새지않는지
확인해주십시오 .
컵의 분리
Step 2
필터컵(내부)
에어필터 오일 미스트 필터
버튼
필터용 미디어의 분리와 상태확인
Step 4
오일 미스트 필터용
미디어
에어필터용 미디어
