3-55
3
5.8 에어 / 미스트 필터
5.8.1 필터 및 컵의 청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록 , 에어 / 미스트 필터가 사용되고 있
습니다 . 이들 필터의 점검•청소 및 필터용 미디어의 교환방법을 다음과 같이 설명합니다 .
c
주의
작업을안전하게실시하기위해서에어커플러를분리해둡니다 .오일 ,물 ,불순물등이튀지않도록주의해주십시오 .
또한 ,커플러를분리할때에는큰배기음이발생하므로 ,주의해주십시오 .
1
컵 안을 체크합니다 .
컵안에오일또는물이들어있는지확인해주십
시오 .더러워져있을경우는 ,다음의순서에따라
서청소해주십시오 .
참고
컵 하단의 드레인 콕은 , 오토드레인 타입입니다 . 컵 안에
오일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연
결해 놓을 것을 권장합니다 .
2
컵을 분리합니다 .
컵의버튼을누르면서우측그림의화살표방향으
로돌려서밑으로뻬주십시오 .분리한컵은이중
구조로되어있습니다 .안쪽의투명컵을청소해
주십시오 .
57355-N5-00
3
컵 안의 더러움을 청소합니다 .
1. 컵을가볍게물세척합니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,헝겊등으로수분을닦습
니다 .
57356- N5 - 00
4
필터용 미디어의 상태를 확인합니다 .
필터용미디어를돌려서분리하고 ,더러움이나
막힘등이없는지확인합니다 .더러워져있을경
우는 ,소모품리스트에있는새로운미디어로교
환해주십시오 .
5
필터용 미디어와 컵을 장착합니다 .
분리했을때와반대순서로 ,필터용미디어와
컵을장착해주십시오 .
6
에어 커플러를 장착합니다 .
에어커플러를접속해서 ,에어가새지않는지
확인해주십시오 .
컵의 분리
Step 2
필터컵(내부)
에어필터 오일 미스트 필터
버튼
필터용 미디어의 분리와 상태확인
Step 4
오일 미스트 필터용
미디어
에어필터용 미디어
제 4 장 장기 점검 , 그 외
목차
1. 2 년 점검 4-1
1.1 이오나이저 방전침 ( 전극 ) 의 교환 4-1
2. 3 년 점검 4-2
2.1 블로우 스테이션 필터의 교환 4-2
2.2 UPS 배터리 4-3
3. cATS 의 점검 및 청소
•
급유 4-4
3.1 매월 4-5
3.1.1 A Z 축 4-5
3.1.2 cATS 의양사이드 4-5
3.2 6 개월 4-6
3.2.1 A H 축 4-6
3.2.2 매거진샤프트부 4-6
3.2.3 흡착스테이션 ( 팔레트클램프부 ) 4-7
3.2.4 흡착스테이션 ( 상하가이드부 ) 4-7
4. 진공펌프의 유지보수 4-8
4.1 펌프의 탈착과 작업준비 4-9
4.2 소모품의 분리 4-10
4.2.1 헤드커버와실린더의분리 4-10
4.2.2 누름판과컵패킹의분리 4-12
4.2.3 실린더부파트의분리 4-12
4.3 소모품의 장착 4-13
4.3.1 컵패킹과누름판의장착 4-13
4.3.2 실린더부파트의장착 4-13
4.3.3 헤드커버부의조립 4-14

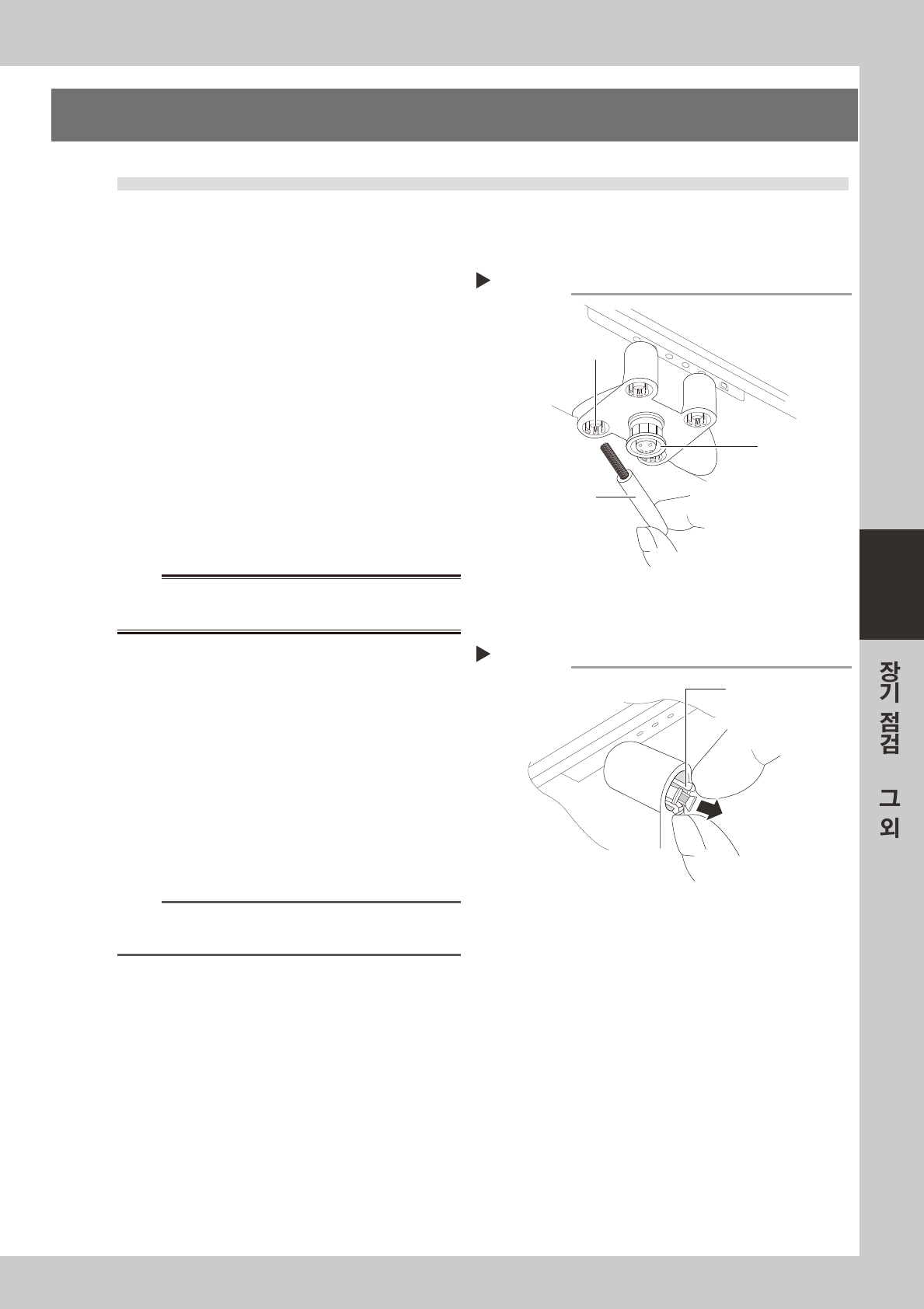

4-1
•
4
1. 2 년 점검
1.1 이오나이저 방전침 ( 전극 ) 의 교환
장기간의 사용으로 인해 방전침이 마모되어 짧게 되면 , 제전 능력의 부족이나 밸런스 제어능력이 저하되는
원인이 됩니다 . 기능이 저하되었을 경우에는 , 새로운 방전침으로 교환할 필요가 있습니다 .
교환방법은 다음과 같습니다 .
█
방전침의 청소에 대해서
•
방전침 ( 전극 ) 이더러워지면이온의출력과밸런스
제어능력이저하되는원인이되오니 ,부속브러시를
사용해서정기적으로청소해주십시오 .
•
한달에1 번정도는센서부의더러움을부드러운헝겊
이나면봉으로닦아주십시오 .더러움이제거되지않
을경우는 ,면봉에IPA 를조금묻혀서청소해주십
시오 .
5740 0 -N5 - 00
█
방전침의 교환방법
1
장비의 전원을 차단합니다 .
장비의주전원을꺼주십시오 .
w
경고
전원을 OFF 한 직후는 , 방전침에 전류가 남아 있으므로 ,
만지면 위험하오니 주의해 주십시오 .
2
방전침을 분리합니다 .
우측그림과같이방전침의양쪽후크를손가락으
로집어서빼주십시오 .
57401-N5 - 00
3
방전침을 교환합니다 .
방전침을교환할때는 ,방전침유닛쪽의돌기부분
과장착쪽의노치부를맞춰서끼워주십시오 .
4
이온 밸런스와 제전 시간을 확인합니
다.
n
요점
이온 밸런스와 제전 시간의 확인 방법은 제조사의 취급 설
명서를 참조해 주십시오 .
방전침의 청소
부속 브러시
센서부
방전침
방전침의 분리
Step 2
후크
