4-4 • 4 3 . cA TS 의 점 검 및 청소 • 급유 cA TS 의점검항목을개 소 별 로설 명 합니 다 . 점검 개소 유니 트명 점검 • 급 유 점검 시기 매거진 및 팔레트 변형 , 마모 , 열화현상 매일 AZ 축 가이드 이물질의 부착 , 녹 , 구리스의 도 포상 태 매월 벨트 벨트의 느슨함 , 마모나 열화 현상 볼스 크류 이물 질의 부착 , 녹 , 구리스 의 도 포상태 AH …
4-3
•
4

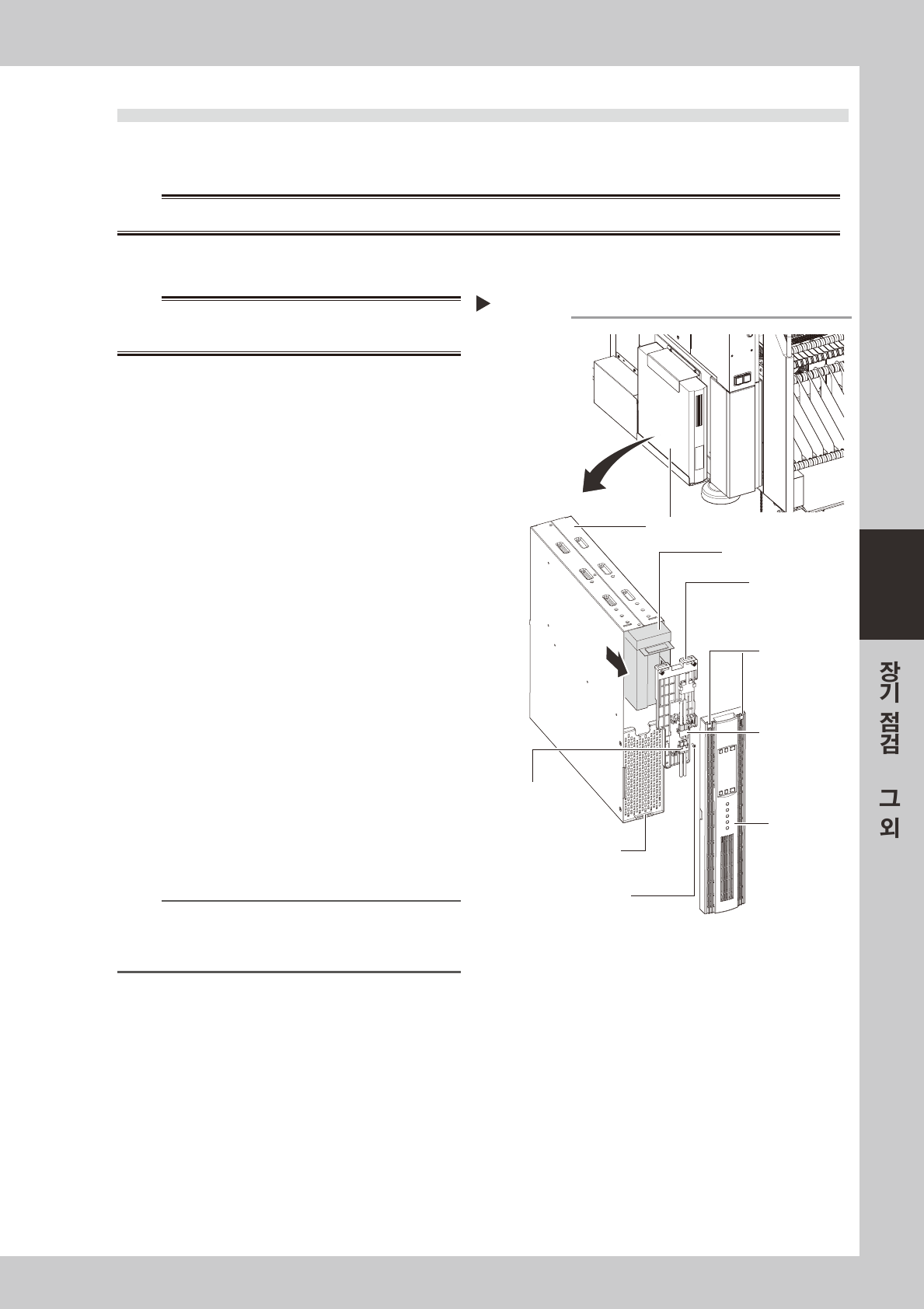

2.2 UPS 배터리
배터리에는 , 수명이 있습니다 . 사용환경에 따라 다릅니다만 , 보통 3 년 전후에 새로운 배터리로 교환하실
것을 권장합니다 . UPS 의 내장용 배터리의 교환 방법을 다음과 같이 설명합니다 .
w
경고
배터리의 교환 작업은 , 전기 작업의 경험 및 지식을 가진 분이 해 주십시오 .
1
장비의 전원을 차단합니다 .
w
경고
비상정지 상태 등 , UPS 기능이 작동하고 있는 상태에서는
작업하지 마십시오 .
2
프론트 패널을 분리합니다 .
십자드라이버로프론트패널의장착나사를빼주
십시오 .
5740 4 -N5 - 0 0
3
배터리 커넥터를 분리합니다 .
UPS 측과내장용배터리측의커넥터를분리시켜
주십시오 .
4
배터리 고정구를 탈착합니다 .
배터리고정구의장착나사를빼서 ,배터리고정
구를탈착해주십시오 .
5
새로운 배터리로 교환합니다 .
교환할배터리를빼고 ,새로운배터리를삽입합니
다.
6
원상태로 장착합니다 .
Step2~Step4 와반대순서로해서UPS 를원상
태로장착해주십시오 .
7
상태를 확인합니다 .
1. 장비의전원을공급합니다 .
2. UPS 의ON 버튼을눌러서BATTERYLED 가
소등되어있는지확인해주십시오 .
n
요점
UPS 의 상세한 취급 설명에 관해서는 , 옵션 매뉴얼의
「UPS( 무정전 전원장치 )」또는 , 제조사의 취급 설명서를
참조해 주십시오 .
내장용 배터리의 교환
UPS본체
장비 배면의
좌측 아래
내장용 배터리
내장용 배터리측
커넥터
UPS측 배터리
커넥터
배터리 고정구
프론트 패널
프론트 패널 후크
배터리 고정구
장착나사
프론트 패널
장착나사
4-4
•
4
3. cATS 의 점검 및 청소
•
급유
cATS 의점검항목을개소별로설명합니다 .
점검 개소 유니트명 점검 • 급유 점검 시기
매거진 및 팔레트 변형 , 마모 , 열화현상 매일
AZ 축
가이드 이물질의 부착 , 녹 , 구리스의 도포상태
매월벨트 벨트의 느슨함 , 마모나 열화현상
볼스크류 이물질의 부착 , 녹 , 구리스의 도포상태
AH 축
가이드 이물질의 부착 , 녹 , 구리스의 도포상태
6 개월
벨트 벨트의 느슨함 , 마모나 열화현상
볼가이드 이물질의 부착 , 녹 , 구리스의 도포상태
랙 & 피니언 이물질의 부착 , 녹 , 구리스의 도포상태
보급 스테이션 가이드부의 마모 , 팔레트 클램프의 느슨함과 반동
흡착 스테이션
팔레트 가이드 스크류 가이드 팔레트 가이드의 변형 , 마모 , 열화현상
벨트 벨트의 느슨함 , 마모나 열화현상
가이드 이물질의 부착 , 녹 , 구리스의 도포상태
매거진 샤프트 볼가이드 이물질의 부착 , 녹 , 구리스의 도포상태
n
요점
급유에 사용하는 구리스는 , 야마하 지정 구리스를 사용해 주십시오 . ( 구리스 명칭 :NSL)
4-5
•
4

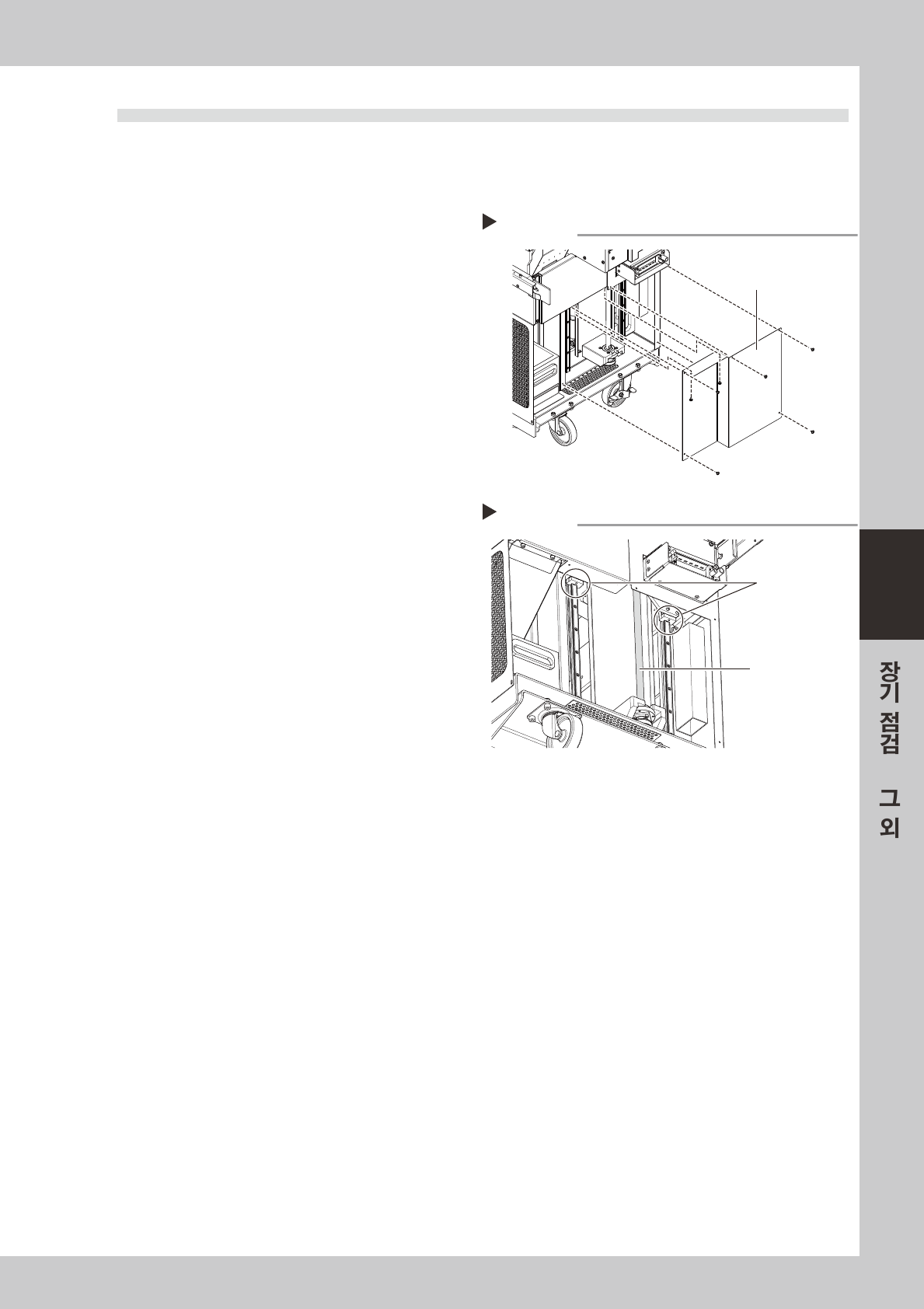

3.1 매월
3.1.1 A Z 축
AZ 축의 청소 및 급유방법을 다음과 같이 설명합니다 .
1
커버를 분리합니다 .
십자드라이버로cATS 뒤쪽의커버를떼어내주십
시오 .
57409-N5- 0 0
2
볼스크류 및 가이드를 청소합니다 .
와이퍼로볼스크류및가이드의구리스와더러움
을닦아주십시오 .
3
구리스를 도포 ( 주입 ) 합니다 .
볼스크류는구리스를손으로도포하고 ,가이드는
구리스건 ( 굽은타입 ) 을사용해서급유해주십시
오.
57410 -N5- 0 0
4
커버를 원상태로 부착합니다 .
Step1 에서떼어낸커버를원상태로부착해주십
시오 .
3.1.2 cATS 의 양 사이드
cATS 양 사이드의 캠폴로어부에 지정 구리스 (NSL) 를 가볍게 도포해 주십시오 .
도포할 부위에 관해서는 ,「제 5 장 급유개소 일람」을 참조해 주십시오 .
커버의 분리
Step 1
커버
구리스의 주입 및 도포
Step 3
AZ축 가이드용
구리스 니플
AZ축
볼스크류
