4-6
•
4
3.2 6 개월
3.2.1 AH 축
AH 축 ( 가이드 , 볼가이드 , 랙 & 피니언 ) 의 청소 및 급유방법을 다음과 같이 설명합니다 .
1
가이드를 청소합니다 .
와이퍼로가이드의구리스와더러움을닦아주십
시오 .
2
구리스를 도포합니다 .
1. 우측그림과같이구리스건을삽입할수있
도록구리스니플을이동시킵니다 .
2. 구리스건 ( 굽은타입 ) 으로구리스를주입해
주십시오 .
57411-N5- 0 0
3
볼가이드를 청소합니다 .
와이퍼로볼가이드의구리스나더러움을닦아
주십시오 .
4
구리스를 도포합니다 .
구리스를손으로엷게도포해주십시오 .
5
랙 부분을 청소합니다 .
와이퍼로랙부분의구리스와더러움을닦아주십
시오 .
6
구리스를 도포합니다 .
손으로구리스를랙부분에균일하게도포해주십
시오 .
57412-N5- 0 0
7
여분의 구리스를 닦아냅니다 .
1. 구리스를도포한후,각부분을동작시킵니다.
2. 구리스의상태를확인해서여분의구리스가남
아있으면 ,와이퍼로닦아주십시오 .
3.2.2 매거진 샤프트부
매거진 샤프트부의 볼가이드의 청소 및 급유방법에 대하여 다음과 같이 설명합니다 .
1
볼가이드를 청소합니다 .
와이퍼로불가이드의구리스와더러움을닦아주
십시오 .
57413-N5- 0 0
2
구리스를 도포합니다 .
볼가이드에손으로엷게구리스를도포해주십시
오.

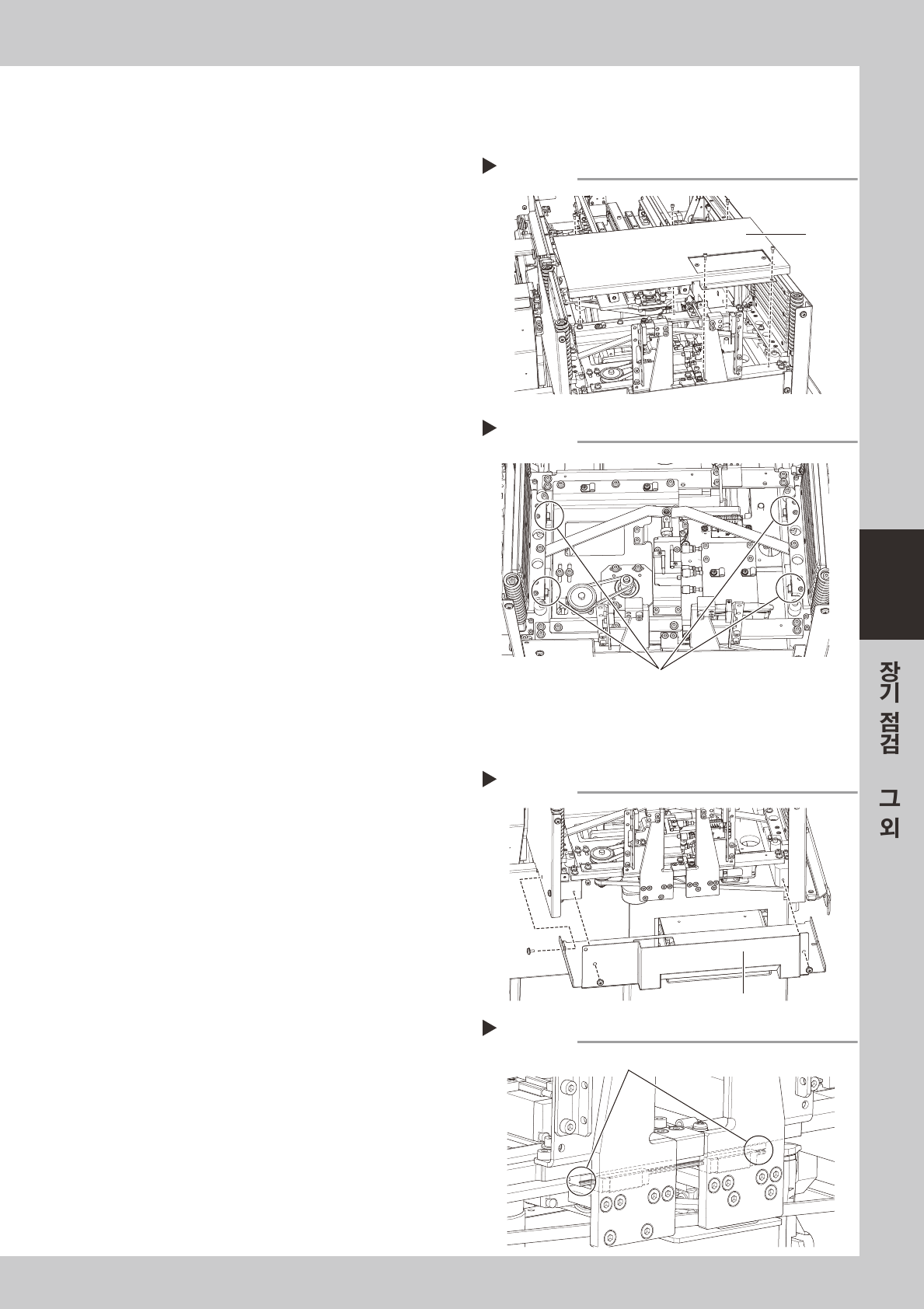

AH축 구리스 도포
Step 2
볼가이드
랙
가이드용 구리스 니플
가이드
랙에 구리스 도포
Step 6
랙
매거진 샤프트부의 구리스 도포
Step 2
매거진 샤프트부
4-7
•
4
3.2.3 흡착 스테이션 ( 팔레트 클램프부 )
팔레트 클램프부의 청소 및 급유방법에 대해서 다음과 같이 설명합니다 .
1
커버를 분리합니다 .
육각렌치로우측의그림과같이커버를떼어내
주십시오 .
57414-N5-0 0
2
가이드를 청소합니다 .
와이퍼로가이드의구리스와더러움을닦아주십
시오 .
3
구리스를 도포합니다 .
가이드에손으로구리스를도포해주십시오 .
57415- N5 - 00
4
커버를 원상태로 부착합니다 .
Step1 에서분리한커버를원상태로부착해주십
시오 .
3.2.4 흡착 스테이션 ( 상하 가이드부 )
상하 가이드부의 청소 및 급유방법에 대해서 다음과 같이 설명합니다 .
1
커버를 분리합니다 .
우측그림과같이십자드라이버로커버를떼어내
주십시오 .
57416-N5-0 0
2
가이드를 청소합니다 .
와이퍼로가이드의구리스와더러움을닦아주십
시오 .
3
구리스를 도포합니다 .
손으로구리스를가이드에도포해주십시오 .
57417-N5- 0 0
4
커버를 원상태로 부착합니다 .
Step1 에서분리한커버를원상태로부착해주십
시오 .
커버의 분리
Step 1
커버
구리스의 도포
Step 3
가이드
커버의 분리
Step 1
커버
구리스의 도포
Step 3
가이드
4-8
•
4
4. 진공펌프의 유지보수
진공펌프 ( 이후 ,펌프라고부름 ) 의유지보수 ( 주로소모품교환 )방법에대해서다음과같이설명합니다 .
█
진공펌프의 소모품 교환 및 청소시의 주의사항
c
주의
운전직후에는 ,펌프내부가뜨겁습니다 .장비정지후30 분정도지나서 ,펌프가차가워진것을확인한후에교환
•
청소작업을
해주십시오 .
c
주의
소모품을교환할때에는 ,방진마스크와장갑을착용해주십시오 .미세한마모가루를흡입하거나 ,손에상처입을우려가있습니
다.
c
주의
펌프는20Kg 이상의무게가있습니다 .들어올릴때허리를다치거나낙하해서다리에부상을입지않도록주의해주십시오 .
█
사용 공구
1.육각렌치 5mm,3mm
2.토르크렌치 육각소켓대변 5mm( 체결토르크8N
•
m 로설정가능한것 )
3.십자드라이버 No.2
4.토르크드라이버 No.2( 체결토르크0.55,1.4,3N
•
m 으로설정가능한것 )
5.용제 ( 닦기용 ) 에틸알코올등의고무부품에영향이없는것
6.페이퍼 종이와이퍼등더러움을닦을수있는것
7.방진마스크 ,장갑
8.유성마커펜
█
소모품 리스트 (PUMP SPARE KIT:KLF-M86P0-00X)
부품명 수량 교환 권장 시기 비고
컵 패킹 8 8000 시간
개스킷 8 8000 시간
FLAP 24 8000 시간 흡기변 및 배기변
SHEET1 FLAP 8 8000 시간 흡기변 백업 ( 강화용 )
SHEET2 FLAP 8 8000 시간 배기변 백업 ( 강화용 )
O-Ring 16 8000 시간 연결 파이프부
