4-7
•
4
3.2.3 흡착 스테이션 ( 팔레트 클램프부 )
팔레트 클램프부의 청소 및 급유방법에 대해서 다음과 같이 설명합니다 .
1
커버를 분리합니다 .
육각렌치로우측의그림과같이커버를떼어내
주십시오 .
57414-N5-0 0
2
가이드를 청소합니다 .
와이퍼로가이드의구리스와더러움을닦아주십
시오 .
3
구리스를 도포합니다 .
가이드에손으로구리스를도포해주십시오 .
57415- N5 - 00
4
커버를 원상태로 부착합니다 .
Step1 에서분리한커버를원상태로부착해주십
시오 .
3.2.4 흡착 스테이션 ( 상하 가이드부 )
상하 가이드부의 청소 및 급유방법에 대해서 다음과 같이 설명합니다 .
1
커버를 분리합니다 .
우측그림과같이십자드라이버로커버를떼어내
주십시오 .
57416-N5-0 0
2
가이드를 청소합니다 .
와이퍼로가이드의구리스와더러움을닦아주십
시오 .
3
구리스를 도포합니다 .
손으로구리스를가이드에도포해주십시오 .
57417-N5- 0 0
4
커버를 원상태로 부착합니다 .
Step1 에서분리한커버를원상태로부착해주십
시오 .
커버의 분리
Step 1
커버
구리스의 도포
Step 3
가이드
커버의 분리
Step 1
커버
구리스의 도포
Step 3
가이드
4-8
•
4
4. 진공펌프의 유지보수
진공펌프 ( 이후 ,펌프라고부름 ) 의유지보수 ( 주로소모품교환 )방법에대해서다음과같이설명합니다 .
█
진공펌프의 소모품 교환 및 청소시의 주의사항
c
주의
운전직후에는 ,펌프내부가뜨겁습니다 .장비정지후30 분정도지나서 ,펌프가차가워진것을확인한후에교환
•
청소작업을
해주십시오 .
c
주의
소모품을교환할때에는 ,방진마스크와장갑을착용해주십시오 .미세한마모가루를흡입하거나 ,손에상처입을우려가있습니
다.
c
주의
펌프는20Kg 이상의무게가있습니다 .들어올릴때허리를다치거나낙하해서다리에부상을입지않도록주의해주십시오 .
█
사용 공구
1.육각렌치 5mm,3mm
2.토르크렌치 육각소켓대변 5mm( 체결토르크8N
•
m 로설정가능한것 )
3.십자드라이버 No.2
4.토르크드라이버 No.2( 체결토르크0.55,1.4,3N
•
m 으로설정가능한것 )
5.용제 ( 닦기용 ) 에틸알코올등의고무부품에영향이없는것
6.페이퍼 종이와이퍼등더러움을닦을수있는것
7.방진마스크 ,장갑
8.유성마커펜
█
소모품 리스트 (PUMP SPARE KIT:KLF-M86P0-00X)
부품명 수량 교환 권장 시기 비고
컵 패킹 8 8000 시간
개스킷 8 8000 시간
FLAP 24 8000 시간 흡기변 및 배기변
SHEET1 FLAP 8 8000 시간 흡기변 백업 ( 강화용 )
SHEET2 FLAP 8 8000 시간 배기변 백업 ( 강화용 )
O-Ring 16 8000 시간 연결 파이프부
4-9
•
4

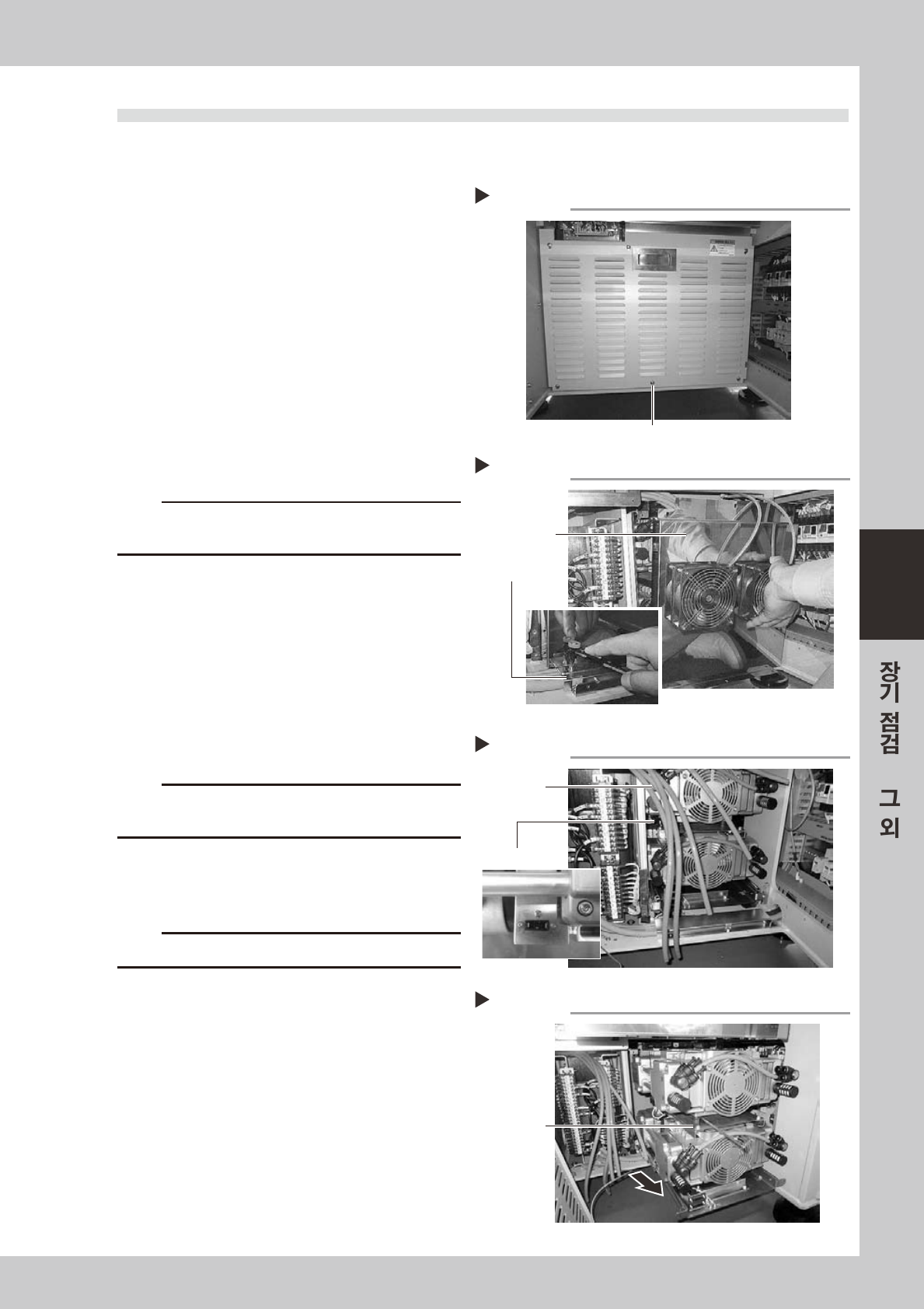

4.1 펌프의 탈착과 작업준비
작업을 실행하기 전에 전술의「진공펌프의 소모품 교환 및 청소시의 주의사항」을 참조해서 안전을 확인해
주십시오 .
1
테이프 커터부의 덕트를 탈착합니다 .
제 1 장「2.1테이프커터부덕트의분리」를참조
해서테이프커터부의덕트를분리해주십시오 .
2
본체의 커버를 분리합니다 .
1. 십자드라이버로우측그림의고정나사를풀어
서본체의커버를열어주십시오 .
2. 커버뒤쪽의접지선을분리합니다 .
57418-N5-00
3
펌프의 커버를 분리합니다 .
고정나사 (6 개 ) 를짧은드라이버또는라쳇렌치
로풀어서분리해주십시오 .
57419-N5-0 0
c
주의
펌프커버를분리할때는 ,옆에있는트렌스하네스를상처내
지않도록주의해주십시오 .
4
에어 호스를 분리합니다 .
4 빔 (Beam)의경우는 ,좌우각4 개의에어호스 ,
2 빔의경우는 ,정면에서봐서우측의4 군데만분
리해주십시오 .
5742 0 -N 5 - 00
5
상부의 펌프를 분리합니다 .
1. 측면의하우징에서전원커넥터및접지선을
분리해주십시오 .
c
주의
접지선을분리할때에는 ,풀림방지와셔를분실하지않도록
주의해주십시오 .
2. 상부펌프를고정하고있는4 개의볼트를육
각렌치 (4 개 ) 로분리해주십시오 .
3. 펌프를앞쪽으로당겨서뺍니다 .
c
주의
펌프를뺄때 ,떨어뜨리지않도록주의해주십시오 .
6
하부의 펌프를 분리합니다 .
1. 하부의펌프를고정하고있는2 개의볼트 ( 앞
쪽 ) 를육각렌치 (4) 로분리해주십시오 .
2. 펌프를빼고 ,측면의하우징에서전원커넥터
및접지선을분리해주십시오 .
57421-N 5- 00
장비 본체의 커버 열기
Step 2
고정나사
펌프 커버의 분리
Step 3
고정나사
펌프 커버
에어호스와 전원의 차단
Step 4, 5
에어 호스
전원 커넥터
펌프의 분리
Step 5, 6
고정볼트
(4군데)
