4-13
•
4

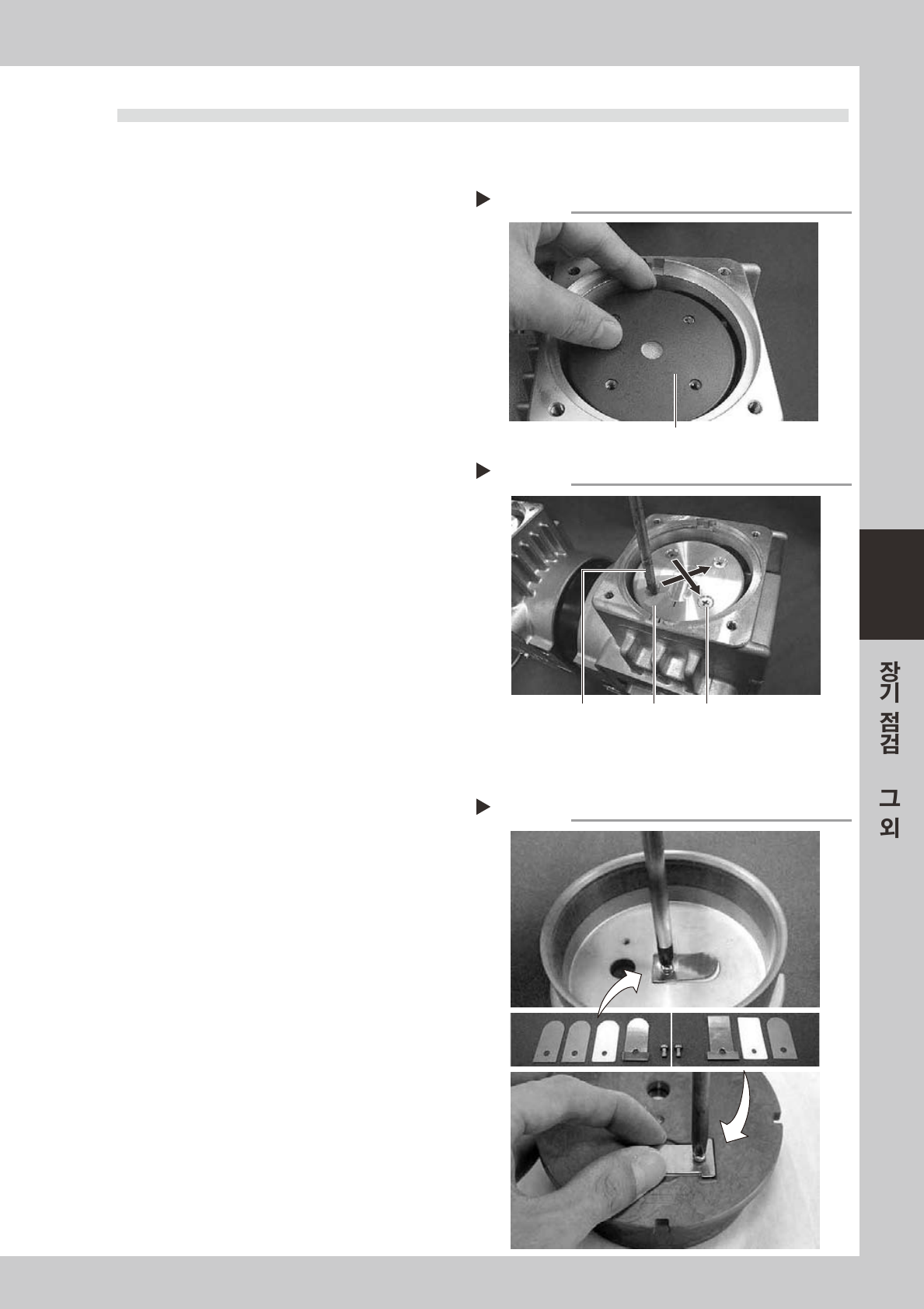

4.3 소모품의 장착
4.3.1 컵 패킹과 누름판의 장착
1
새로운 컵 패킹을 세팅합니다 .
분리하기전과같은방향으로커넥팅로드의위에
새로운컵패킹을세팅해주십시오 .
57432-N5 -0 0
2
누름판을 컵 패킹 위에 올립니다 .
컵패킹의위에세정한누름판을마킹한위치에
맞춰서올려주십시오 .
57433- N5-0 0
3
고정나사를 체결합니다 .
1. 누름판의마킹위치가맞는지확인합니다 .
2. 토르크드라이버로4 개의나사 (M5XL12) 를
대각으로균등하게조입니다 .
체결토르크 :0.55N
•
m
4.3.2 실린더부 파트의 장착
1
흡기변쪽 파트를 장착합니다 .
1. 세정한실린더에흡기변 (FLAP) 을2 장놔두
고 ,흡기변백업 (SHEET1FLAP) 과흡기변
누름판을위에올립니다 .
2. 토르크드라이버로장착나사 (M3XL5) 를외주
의홈에대이지않도록해서조입니다 .
체결토르크 :0.55N
•
m
5743 4 -N5- 0 0
2
배기편쪽 파트를 장착합니다 .
1. 실린더를뒤집어서 ,배기변 (FLAP) 을실린더
에놔두고 ,배기변백업 (SHEET2FLAP) 과
배기변누름판을위에올립니다 .
2. 토르크드라이버로장착나사 (M3XL5) 를외주
의홈에대이지않도록해서조입니다 .
체결토르크 :0.55N
•
m
3
실린더를 삽입합니다 .
실린더를마킹에맞춰서컵패킹부에끼워주십시
오.
컵 패킹의 세팅
Step 1
컵 패킹
누름판의 고정
Step 2, 3
고정나사누름판토르크 드라이버
실린더부 파트의 장착
Step 1
4-14
•
4

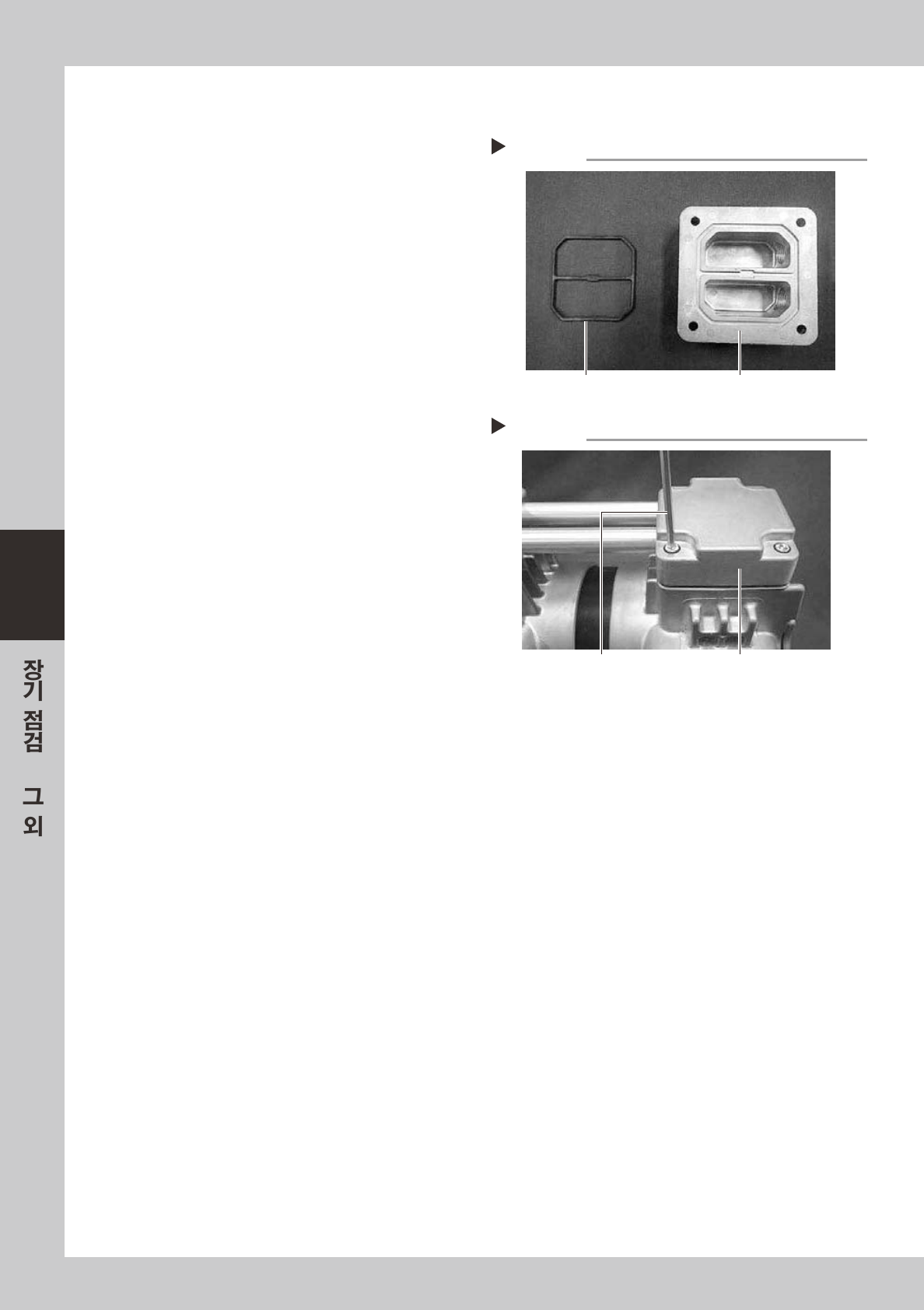

4.3.3 헤드 커버부의 조립
1
개스킷을 교환합니다 .
1. 헤드커버의개스킷을분리하고 ,헤드커버를
세정합니다 .
2. 헤드커버를에어블로우하고 ,새로운개스킷
을끼워주십시오 .
57435-N5-00
2
헤드 커버를 장착합니다 .
1. 연결파이프를헤드커버에끼웁니다 .
2. 좌우케이싱의나사홀과헤드커버의홀을맞
춰서,각각4 개 ( 합계 8 개 ) 의볼트 (M6XL30)
를토르크렌치로조여주십시오 .
체결토르크 :8N
•
m
57436 -N5 - 00
3
패널을 부착합니다 .
펌프를눕혀서패널을부착해주십시오 .
개스킷의 교환
Step 1
헤드 커버캐스킷
헤드 커버의 장착
Step 2
헤드 커버토르크 렌치
제 5 장 급유개소 일람
목차
1. 급유준비 5-1
1.1 적용 구리스 5-1
1.2 구리스건 5-1
2. 급유개소와 주기 ( 본체 ) 5-2
2.1 X 축 5-2
2.1.1 4 빔사양 5-2
2.1.2 2 빔사양 5-3
2.2 Y 축 5-4
2.2.1 4 빔사양 5-4
2.2.2 2 빔사양 5-5
2.3 W 축 5-6
2.4 PU 축 5-7
2.5 헤드부 5-8
2.5.1 HS 헤드 5-8
2.5.2 FL 헤드 5-9
3. 급유개소와 주기 (cATS) 5-10
3.1 AZ 축 5-10
3.2 AH 축 5-11
3.3 흡착 스테이션 , 그 외 5-12
3.4 cATS 양 사이드 5-13
