5-2
5

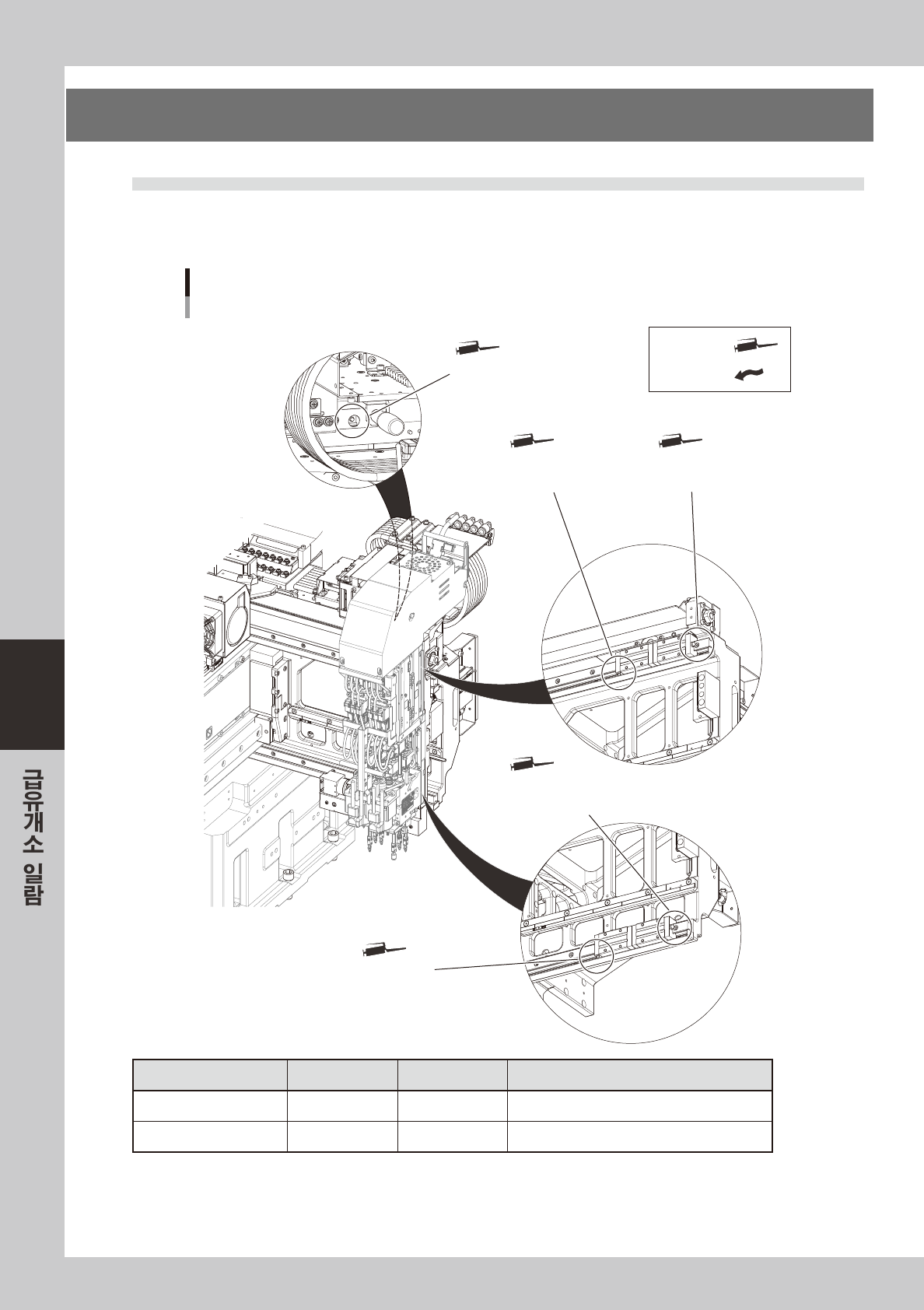

2. 급유개소와 주기 ( 본체 )
2.1 X 축
2.1.1 4 빔 사양
X축의 급유개소 (4빔)
볼스크류, 가이드
구리스건 ：
손으로 도포：
X축 볼스크류부
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
급유부위 급유개소 주기 작업방법
볼스크류 1( 각테이블 ) 1 회 /1 개월 구리스건 : 굽은타입노즐
가이드 4( 각테이블 ) 1 회／ 1 개월 구리스건：굽은타입노즐
57501-N5 - 00
5-3
5

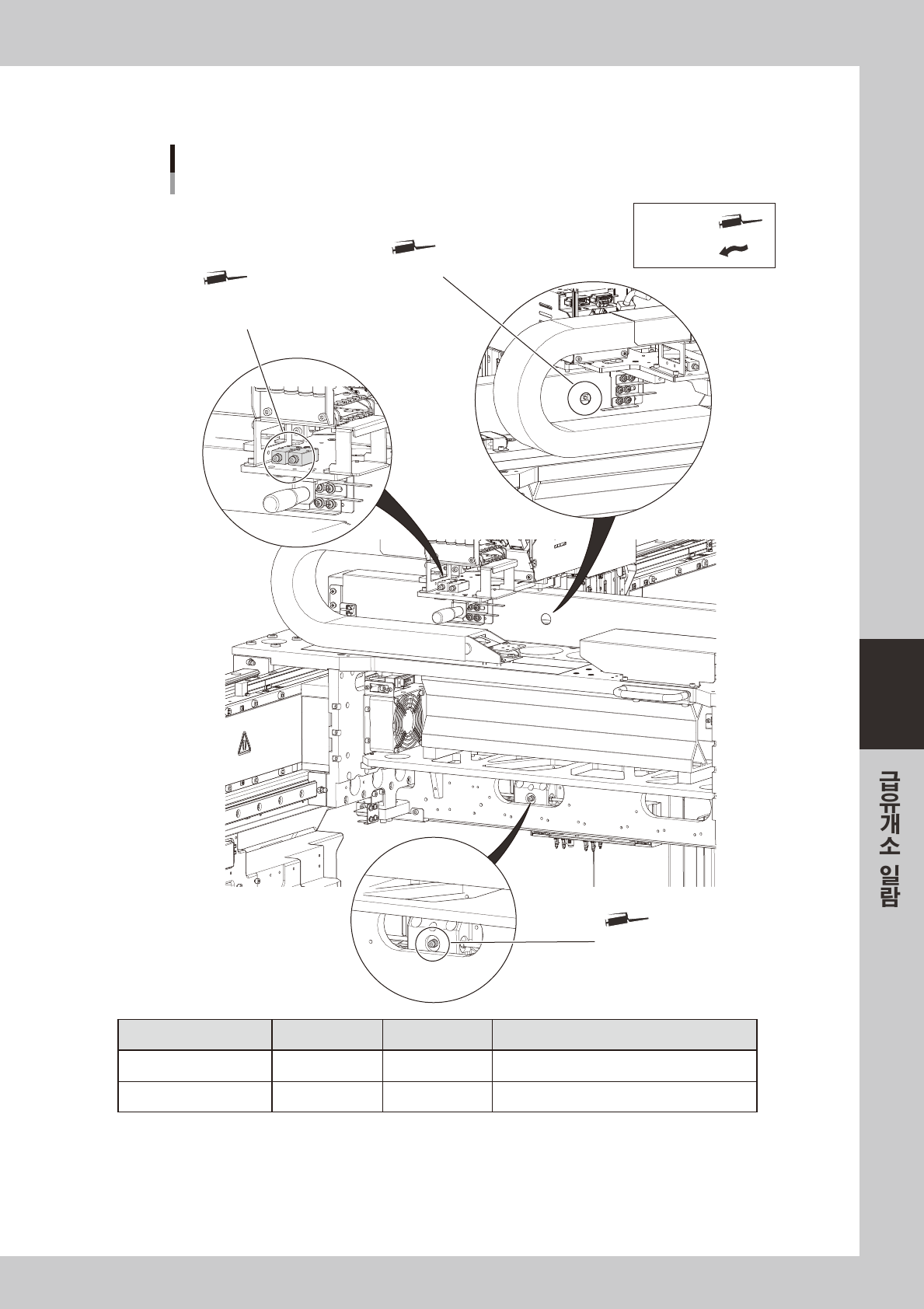

2.1.2 2 빔 사양
구리스건 ：
손으로 도포：
X축의 급유개소 (2빔)
볼스크류, 가이드
X축 볼스크류부
X축 가이드부
하부 구리스 니플
X축 가이드부
상부 구리스 니플
급유부위 급유개소 주기 작업방법
볼스크류 1( 각테이블 ) 1 회 /1 개월 구리스건 : 표준노즐
가이드 3( 각테이블 ) 1 회／ 1 개월 구리스건：표준노즐
57505-N5-0 0
5-4
5

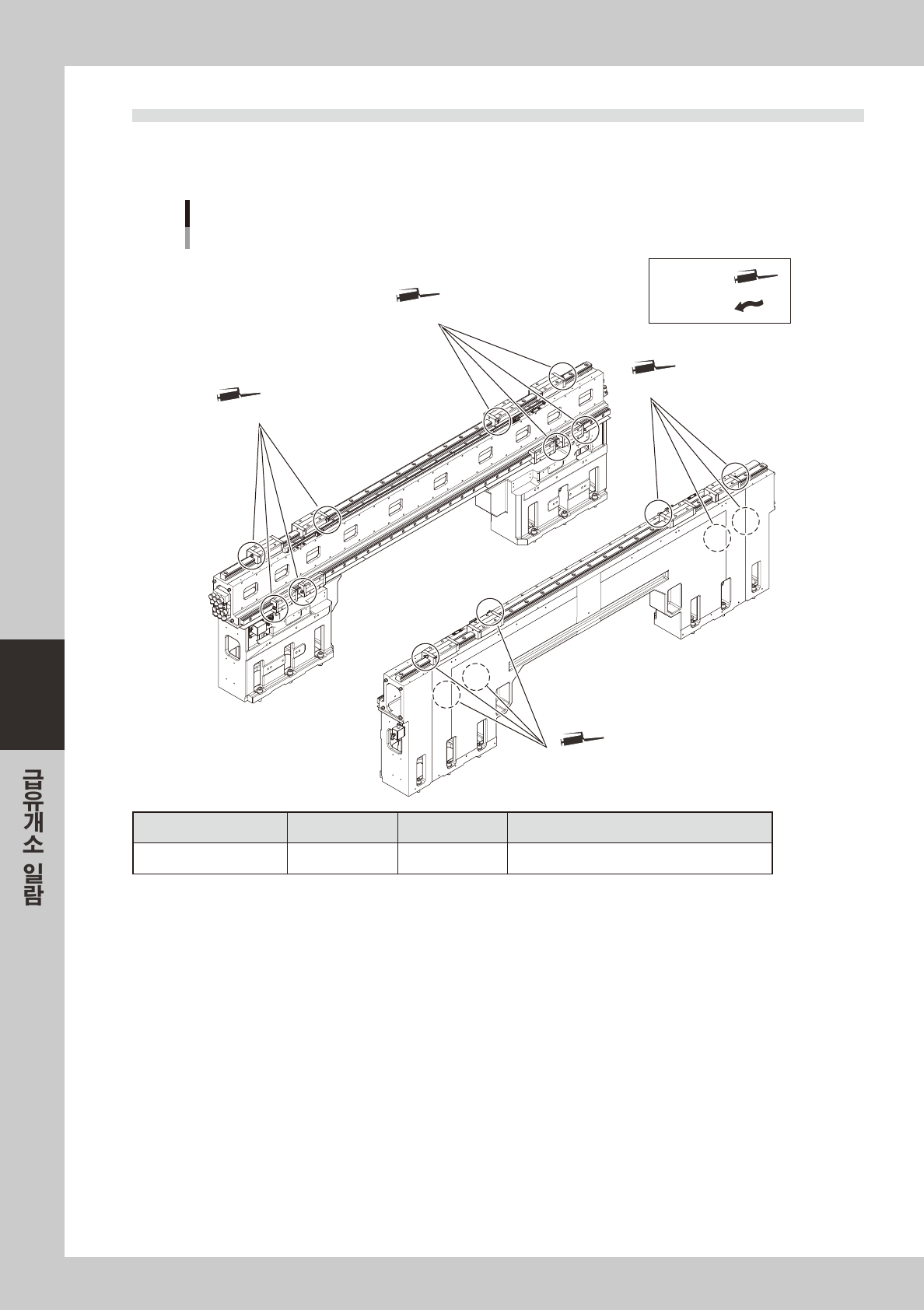

2.2 Y 축
2.2.1 4 빔 사양
Y축의 급유개소 (4빔)
가이드
구리스 건 ：
손으로 도포：
Y축 가이드부 (D테이블)
Y축 가이드부 (C테이블)
Y축 가이드부 (B테이블)
Y축 가이드부 (A테이블)
급유부위 급유개소 주기 작업방법
가이드 4( 각테이블 ) 1 회／ 1 개월 구리스건：표준노즐
5750 2-N5-0 0
