5-5 5 2.2.2 2 빔 사양 Y축의 급유개소 (2빔) 가이드 Y축 가이드부 (A테이블 상부) Y축 가이드부 (A테이블 하부) Y축 가이드부 (B테이블) Y축 가이드부 (B테이블) Y축 가이드부 (A테이블) 구리스 건 ： 손으로 도포 ： 급유부위 급 유개소 주기 작업방법 가 이드 8( 각테 이블 ) 1 회／ 1 개 월 구 리스 건 ：표준노즐 575 0 6 - N 5 - 0 0
5-4
5
2.2 Y 축
2.2.1 4 빔 사양
Y축의 급유개소 (4빔)
가이드
구리스 건 ：
손으로 도포：
Y축 가이드부 (D테이블)
Y축 가이드부 (C테이블)
Y축 가이드부 (B테이블)
Y축 가이드부 (A테이블)
급유부위 급유개소 주기 작업방법
가이드 4( 각테이블 ) 1 회／ 1 개월 구리스건：표준노즐
5750 2-N5-0 0
5-5
5

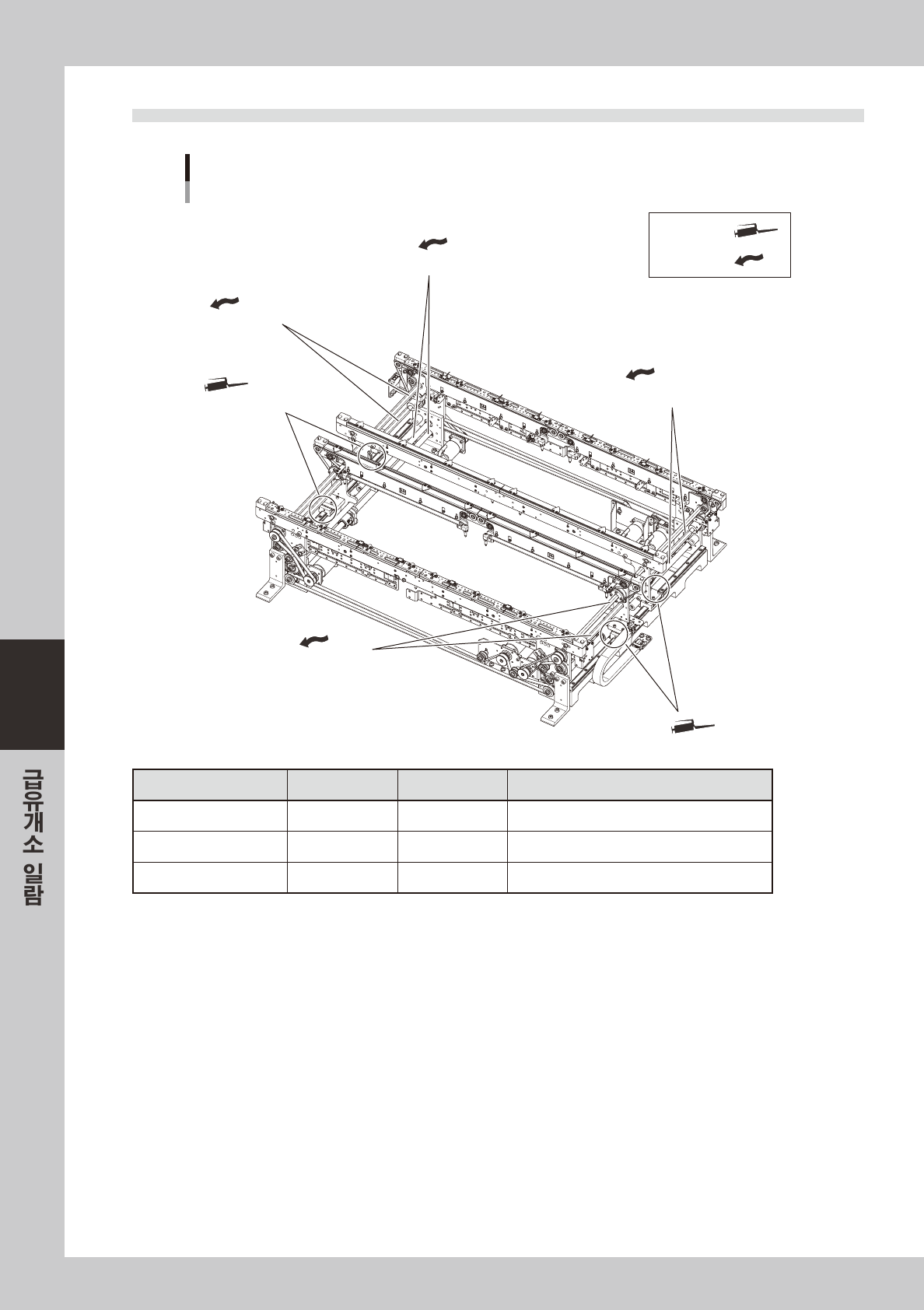

2.2.2 2 빔 사양
Y축의 급유개소 (2빔)
가이드
Y축 가이드부
(A테이블 상부)
Y축 가이드부
(A테이블 하부)
Y축 가이드부 (B테이블)
Y축 가이드부 (B테이블)
Y축 가이드부 (A테이블)
구리스 건 ：
손으로 도포：
급유부위 급유개소 주기 작업방법
가이드 8( 각테이블 ) 1 회／ 1 개월 구리스건：표준노즐
57506- N5 - 0 0
5-6
5

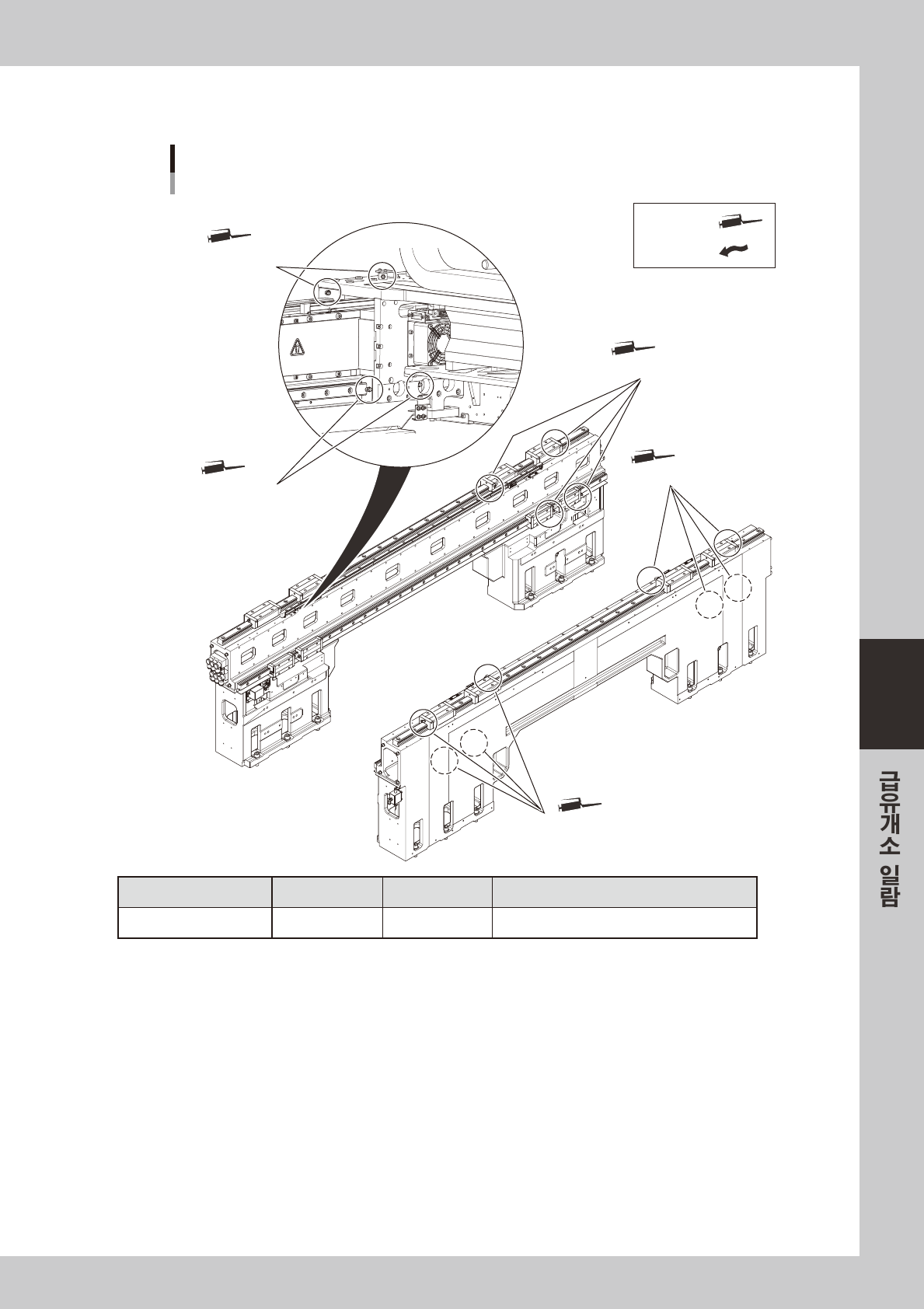

2.3 W 축
W축의 급유개소 (DL)
볼스크류, 가이드, 6각 스플라인
구리스건 ：
손으로 도포：
W축 가이드부 (출구쪽)
W축 볼스크류부 (출구쪽)
6각 스플라인
W축 볼스크류부 (입구쪽)
6각 스플라인
W축 가이드부 (입구쪽)
급유부위 급유개소 주기 작업방법
볼스크류 4 1 회 /1 년 손으로도포
가이드 4 1 회 /1 년 구리스건 : 굽은타입노즐
6 각스플라인 4 1 회／ 1 년 손으로도포
57503 -N5- 0 0
