5-7 5 2 .4 P U 축 PU축 급유개소 (DL) 볼스크류 구리스 건 ： 손으로 도포： PU축 볼스크류부 (Lane1-1) PU축 볼스크류부 (Lane1-2) PU축 볼스크류부 (Lane2-1) PU축 볼스크류부 (Lane2-2) 급유부위 급 유개소 주기 작업방법 볼 스 크류 4 1 회／ 3 개 월 손 으로도 포 575 0 4 - N 5 - 0 0
5-6
5
2.3 W 축
W축의 급유개소 (DL)
볼스크류, 가이드, 6각 스플라인
구리스건 ：
손으로 도포：
W축 가이드부 (출구쪽)
W축 볼스크류부 (출구쪽)
6각 스플라인
W축 볼스크류부 (입구쪽)
6각 스플라인
W축 가이드부 (입구쪽)
급유부위 급유개소 주기 작업방법
볼스크류 4 1 회 /1 년 손으로도포
가이드 4 1 회 /1 년 구리스건 : 굽은타입노즐
6 각스플라인 4 1 회／ 1 년 손으로도포
57503 -N5- 0 0
5-7
5
2.4 PU 축
PU축 급유개소 (DL)
볼스크류
구리스 건 ：
손으로 도포：
PU축 볼스크류부
(Lane1-1)
PU축 볼스크류부
(Lane1-2)
PU축 볼스크류부
(Lane2-1)
PU축 볼스크류부
(Lane2-2)
급유부위 급유개소 주기 작업방법
볼스크류 4 1 회／ 3 개 월 손으로도포
57504- N5 - 0 0
5-8
5

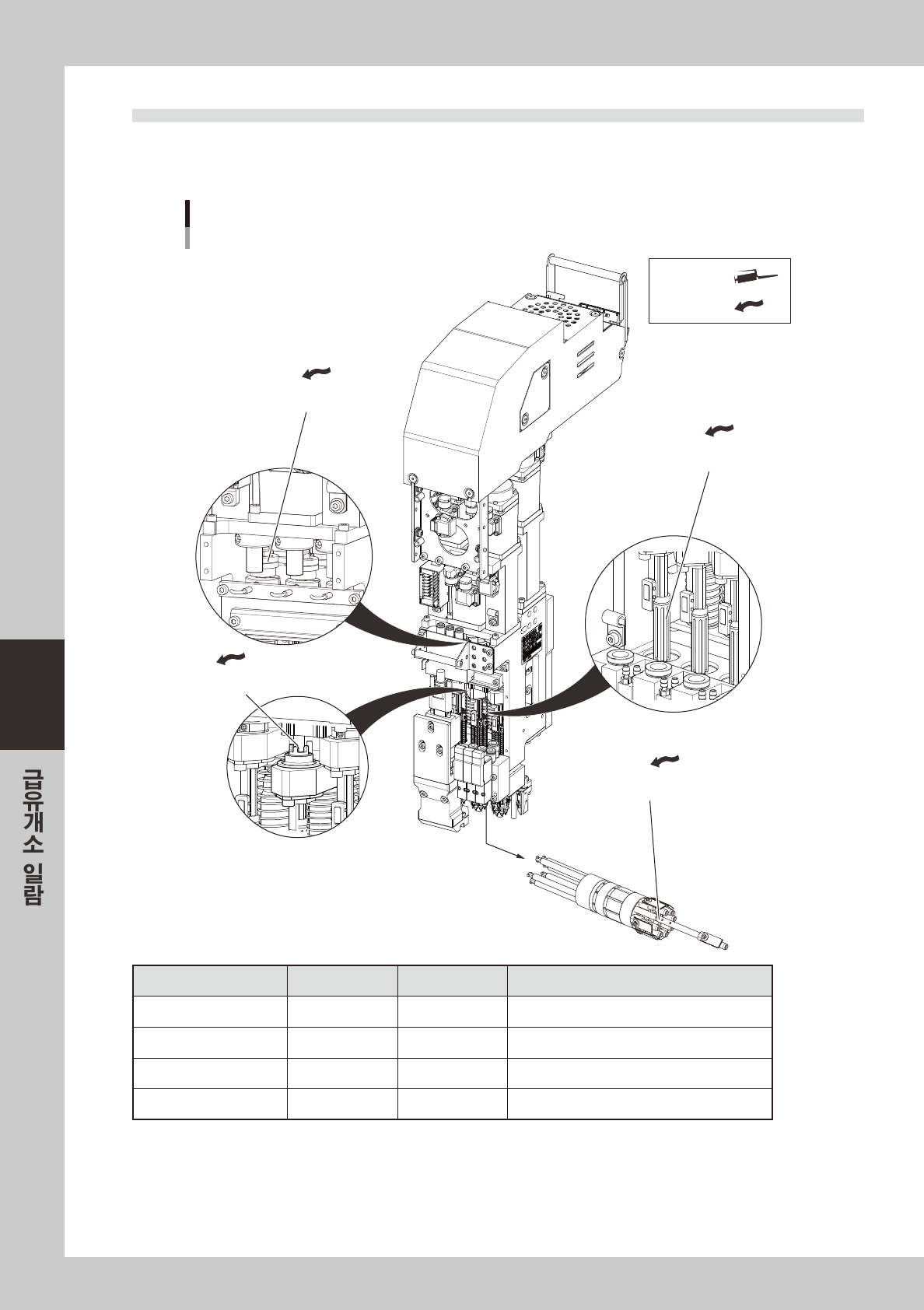

2.5 헤드부
2.5.1 HS 헤드
HS헤드의 급유개소
시저스 기어, 메인 샤프트, 클러치, 노즐 샤프트
구리스 건 ：
손으로 도포：
시저스 기어
손으로 도포
메인 샤프트
손으로 도포
노즐 샤프트
손으로 도포
클러치
손으로 도포
급유부위 급유개소 주기 작업방법
시저스기어 3/ 헤드 1 회／ 1 년 손으로도포
클러치 3/ 헤드 1 회／ 1 년 손으로도포
메인샤프트 3/ 헤드 1 회／ 1 년 손으로도포
노즐샤프트 24/ 헤드 1 회 /3 개월 손으로도포
57507-N5-10
