YSM40_Mainte_K - 第27页
xxiv 3 . 4 라벨부 착 위치 장비를 정 확하 고 안 전 하 게 사 용하 기 위해 서 , 본체 각부에는 경 고 표시 라벨 이 부 착되 어 있 습니 다 . 이 경고표시 내용 을 준 수하 여 주 십 시 오 . 또 한 , 이 항목 에서 나타내고 있 는 라벨 이 외의 안 전 상의 주의 사항 에 관해서는 , 「1. 안 전 에 대해서」 를 참조 해 주 십시 오 . n 요점 장치의 전 원접속에 …

xxiii
위험의 결과 장비의 파손 ( 헤드와의 충돌 등 ) 원인이 됩니다 .
위험의 회피 일괄교환 대차 커버의 상면에 물건 등이 없는지 확인한다 .
대상 YSM40, Z:LEX (YSM20) 용 일괄교환 대차
적용단계
셋업
위험의 결과 장비의 파손 ( 헤드와의 충돌 등 ) 원인이 됩니다 .
위험의 회피 일괄교환 대차 커버의 상면에 물건 등이 없는지 확인한다 .
대상 YSM40, Z:LEX (YSM20) 용 일괄교환 대차
적용단계
셋업

xxiv
3.4 라벨부착 위치
장비를 정확하고 안전하게 사용하기 위해서 , 본체 각부에는 경고표시 라벨이 부착되어 있습니다 .
이 경고표시 내용을 준수하여 주십시오 .
또한 , 이 항목에서 나타내고 있는 라벨 이외의 안전상의 주의 사항에 관해서는 ,「1. 안전에 대해서」를 참조
해 주십시오 .
n
요점
장치의 전원접속에 관해서는 , 메인터넌스 매뉴얼 또는 사용자 매뉴얼의 부록에 기재되어 있는「전원 접속부」를 참조해 주십
시오 .
n
요점
기종에 따라 다소 라벨의 내용 및 부착위치가 다릅니다만 , 기본적으로 아래에 표시한 부위에 부착되어 있습니다 .

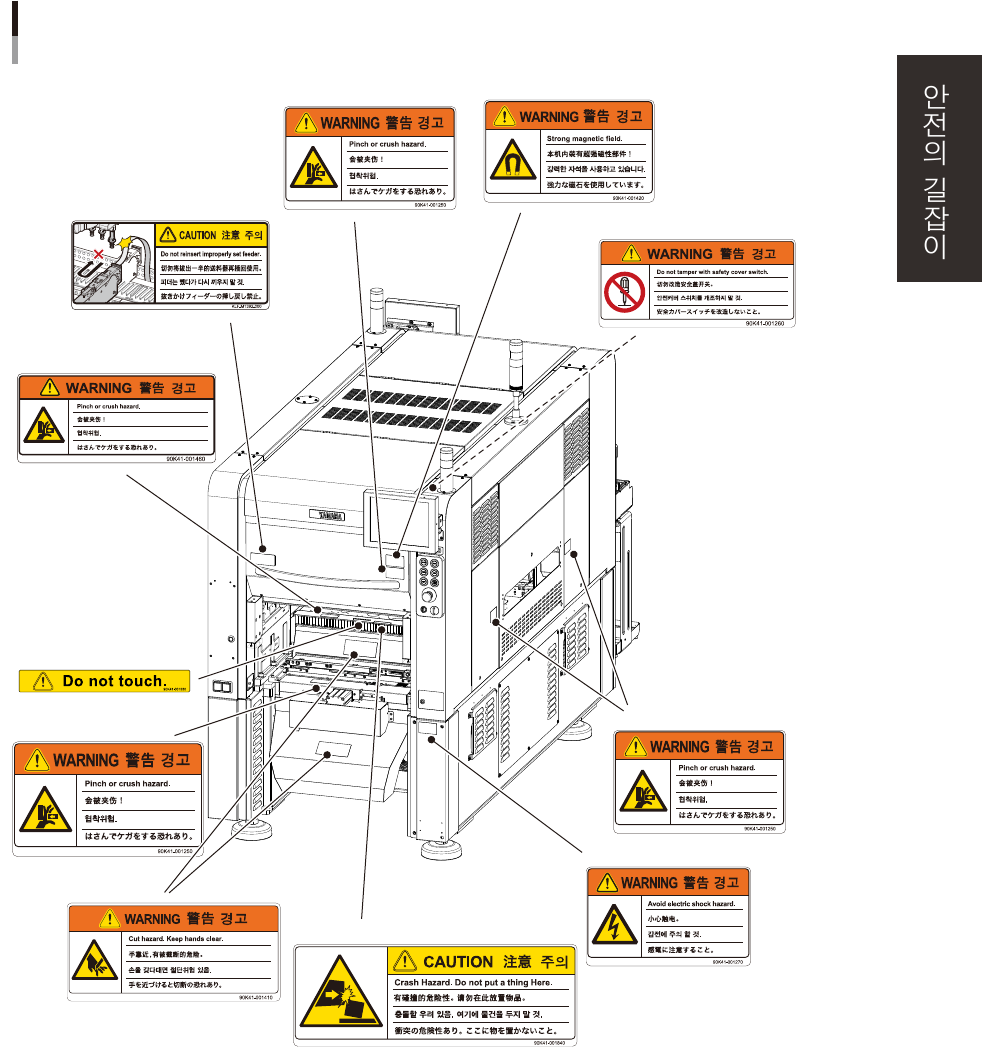

경고표시 라벨
정면
■ 개폐 커버 (전후)
■ 커터부
■ 커터부
■ 컨베이어 개구부 (전후, 좌우)
■ 패널내부
■ 피더 세팅부 (전후)
■ 개폐 커버 (전후)
■ 개폐 커버 (전후)
■ 메인 스위치부
■ 커터부 슬로프 상면
■ 패널부
■ 커터부 슬로프 상면
97201-N5-10

xxv
█
라벨부착 위치
경고표시 라벨
배면
■ 개폐 커버 (전후)
■ 개폐 커버 내부 (전후)
■ 커터부
■ 커터부
■ 컨베이어 개구부 (전후, 좌우)
■ 패널부
■ 피더 세팅부 (전후)
■ 개폐 커버 (전후)
■ 커터부 슬로프 상면
■ 커터부 슬로프 상면
97202-N5 -10
