xxviii █ 라 벨 부 착 위치 tooltip ■ 보급 스테이션부 경고표시 라벨 cA TS 9 72 0 6 -N 5 -10
xxvii
█

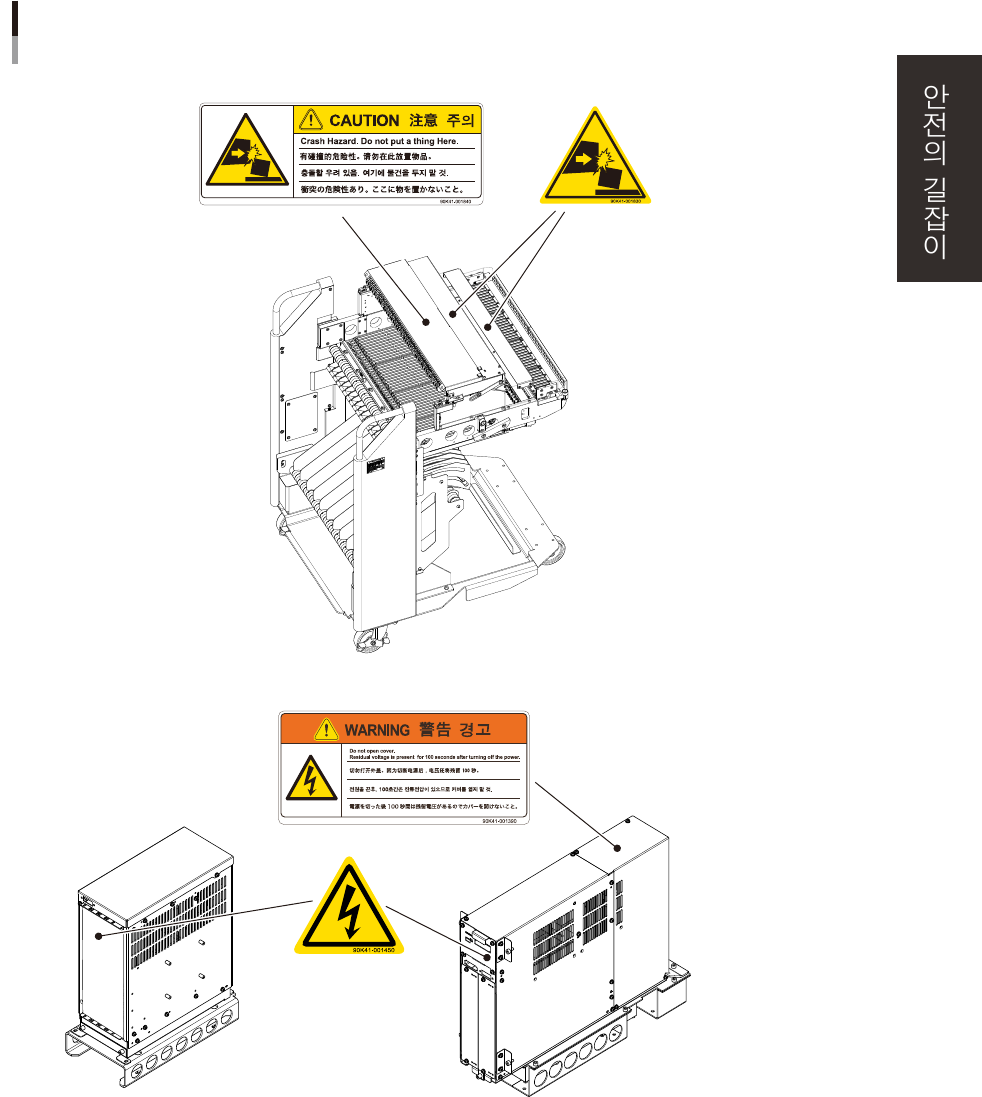

라벨부착 위치
경고표시 라벨
그 외
시스템 컨트롤러 서보 컨트롤러
일괄교환 대차
■ 컨트롤러 상면
■ 대차 상면
97205-N5-10
xxviii
█
라벨부착 위치
tooltip
■ 보급 스테이션부
경고표시 라벨
cATS
9720 6 -N5-10
KMN5154210
총목차
머리말
1. 각 장의 내용 i
2. 유지보수 항목일람 ii
제 1 장 유지보수에 대하여
1. 장비의 성능을 유지하기 위해서 1-1
1.1 필수조건 및 환경조건 1-1
1.2 정기적인 점검
•
청소의 중요성 1-2
2. 유지보수 작업의 준비 1-3
2.1 테이프 커터부 덕트의 분리 1-3
2.2 소모품 1-4
2.2.1 MU 헤드유닛 1-4
2.2.2 HS 헤드유닛 1-6
2.2.3 FL 헤드유닛 1-8
2.3 교환부품 1-9
2.3.1 MU 헤드유닛 1-9
2.3.2 HS 헤드유닛 1-10
2.3.3 FL 헤드유닛 1-11
2.3.4 전기종공통 1-12
2.4 유지보수 공구 1-13
2.4.1 클리닝툴 1-13
2.4.2 급유툴
•
구리스 1-15
2.4.3 스페셜툴 1-17
2.5 필요공구 1-18
제 2 장 일상적인 유지보수 항목
작업하기 전에 2-1
HS 헤드용 노즐 탈장착 툴의 사용방법 2-1
노즐 급유 툴의 사용방법 2-3
1. 노즐상태의 확인 2-4
1.1 소프트웨어로 확인하기 2-4
1.1.1 노즐해방시의진공레벨 2-6
1.2 육안으로 확인하기 2-7
2. 일괄교환 대차의 청소와 급유 2-8
2.1 피더 플레이트의 청소 2-8
2.2 그 외의 급유개소 2-8
