1.2 정기적인 점검
•
청소의 중요성
장비의 유지보수를 실행하면서 , 정기적인 점검 및 청소를 하는 것은 상당히 중요한 요소입니다 . 점검•청소
등의 작업을 소홀히 하면 장비의 성능이 발휘되지 않고 , 실장의 트러블 , 경우에 따라서는 장비의 고장으로
이어질 가능성이 있습니다 .
예:
•
노즐오염에의해노즐자체를잘못인식하여미실장이발생한다 .
•
에어경로의오염에의해흡착
•
실장에러가다량발생한다 .
•
피더 ,피더플레이트의점검부족으로흡착에러가다량발생한다 .
•
광학계장치( 카메라 ,조명등 ) 의더러움에의해인식불량이발생한다 .
•
각축의구리스도포부족으로이상한소리가발생한다 .
•
밸브등의점검부족으로기판고정
•
반송에실패한다 .
상기의 예로 대표되는 것과 같이 , 정기적인 점검 및 청소를 소홀히 하는 것은 장비의 불량을 일으키는 원인
이 되므로 , 필히 정기적인 점검 및 청소를 하여 장비를 최적의 상태에서 사용하실 것을 권장합니다 .

1-3
1
2. 유지보수 작업의 준비
본장에서지금부터설명하는작업내용은 ,장비의성능을유지하기위해 ,사용하는도중에기능이서서히떨어
질가능성이있는부품 ( 소모품 ) 등의교환방법을중심으로쓰여있습니다 .나아가 ,고장시에는사용자레벨에
서간단히교환가능한부품에대해서도똑같이설명합니다 .

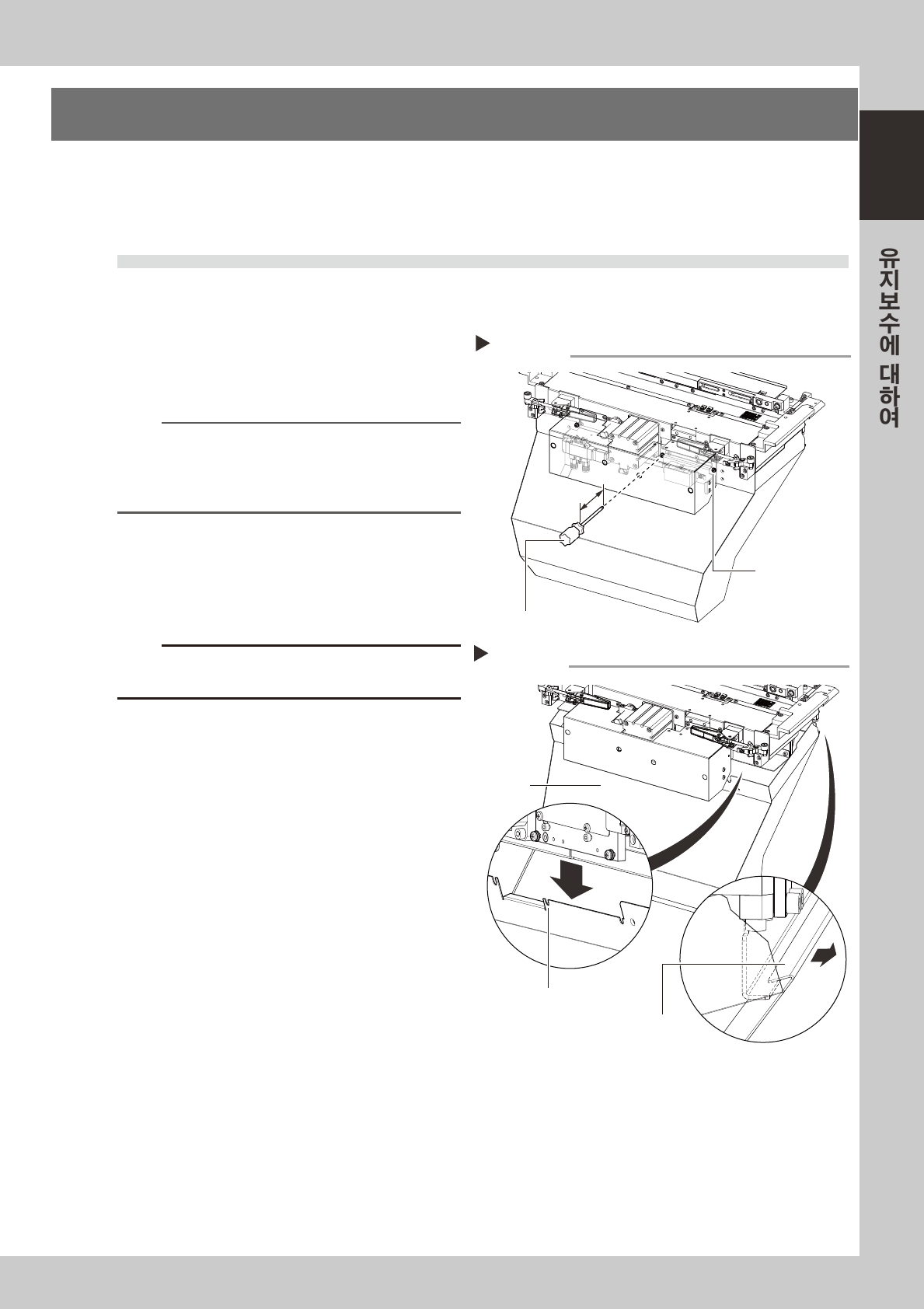

2.1 테이프 커터부 덕트의 분리
유지보수 작업을 실행함에 있어서 , 장비 내부에 접근하기 쉽도록 하기 위해 테이프 커터부의 덕트를 분리할
경우가 있습니다 . 다음과 같이 덕트의 분리 방법에 대해서 설명합니다 .
1
덕트의 고정나사를 느슨하게 합니다 .
십자드라이버를사용해서우측그림과같이덕트
고정나사 (4 군데 ) 를느슨하게해주십시오 .
n
요점
덕트 고정나사는 분리하지 마십시오 . 조금 느슨하게 하면
덕트를 분리시킬 수가 있습니다 .
또한 , 십자 드라이버는 100mm 이상의 것을 사용해 주십
시오 .
57100 -N5-10
2
덕트를 분리합니다 .
우측그림과같이슬라이드시킨후 ,뒤쪽의후크
부를빼면덕트를분리할수가있습니다 .
c
주의
덕트의고정나사를풀면낙하하므로 ,마지막나사를풀때는
손으로덕트를지탱해주십시오 .
57101-N5- 0 0
3
덕트를 원상태로 합니다 .
유지보수작업을완료하면 ,분리할때와반대순
서로덕트를장착해주십시오 .
덕트 고정나사 풀기
Step 1
덕트 고정나사
(4군데)
십자 드라이버
100mm이상
덕트의 분리
Step 2
덕트
덕트 고정나사
장착부 (절흠부)
후크부

1-4
1
2.2 소모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다 . 본 장비에서는 아래의 부품
이 소모품으로서 준비되어 있으며 , 유지 보수시 필요에 따라 교환합니다 .

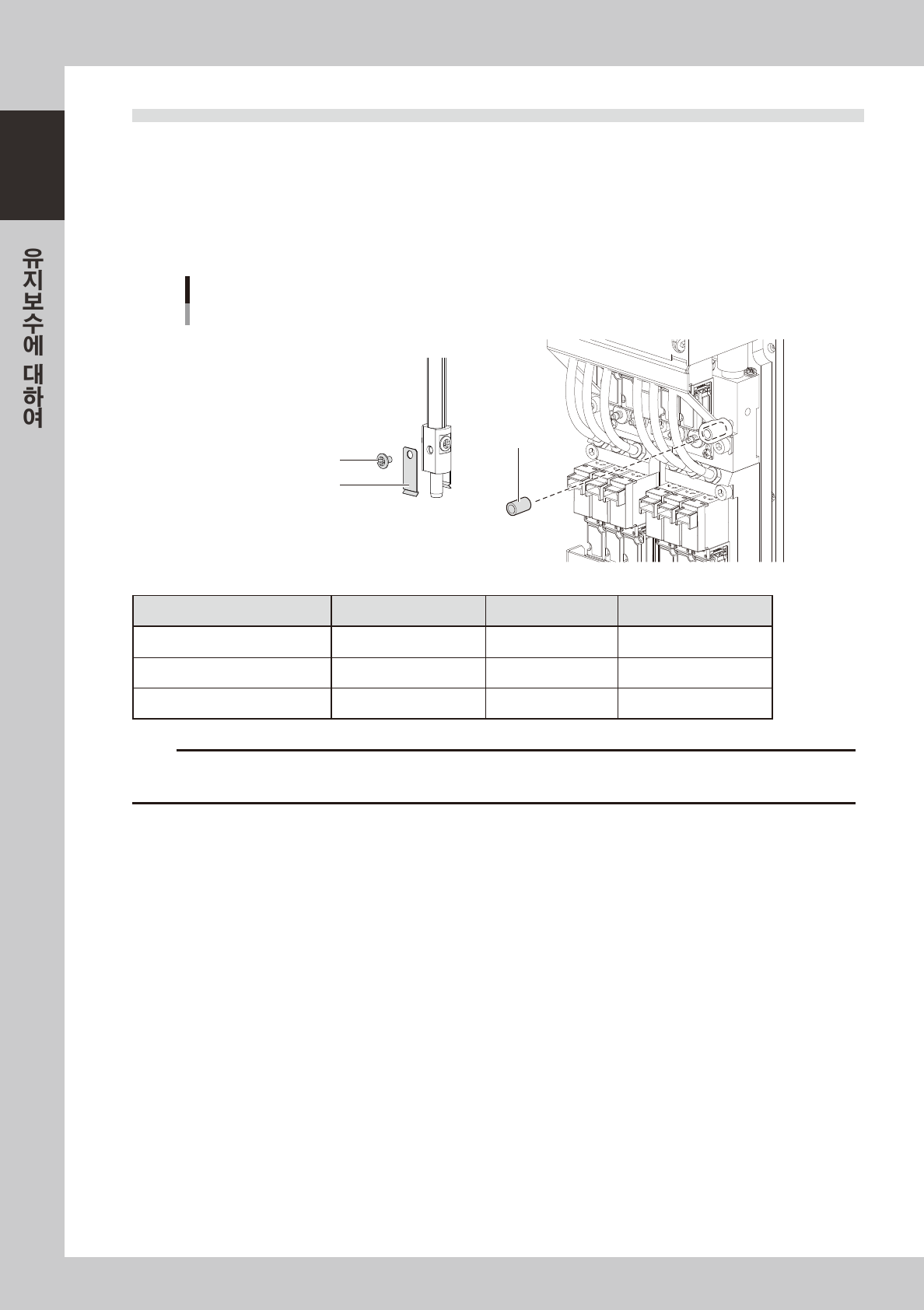

2.2.1 MU 헤드 유닛
█
소모품 ( 동봉품 )
소모품
동봉품(MU헤드)
에어 필터
노즐 판스프링
노즐 판스프링 고정용 나사
57102-N 5 - 00
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 판스프링 고정용 나사 SCREW, PAN HEAD 90990-08J016 M2xL2.5
에어 필터 FILTER KLF-M7156-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
