1-5 1 ■ 소 모품 ( 옵 션 구입품 ) 명칭 부 품 명칭 부 품 번호 비고 표준 50X 계 노즐 NOZZLE , 500A / 5 10 A ASSY . KLF- M87 A0 -A0X 0402 전 용 NOZZLE , 501 A ASS Y . KLF- M771 0 -A0X 0 60 3,100 5 NOZZLE , 502A AS SY . KLF- M7720 -A0X 160 8,2012,32…
1-4
1

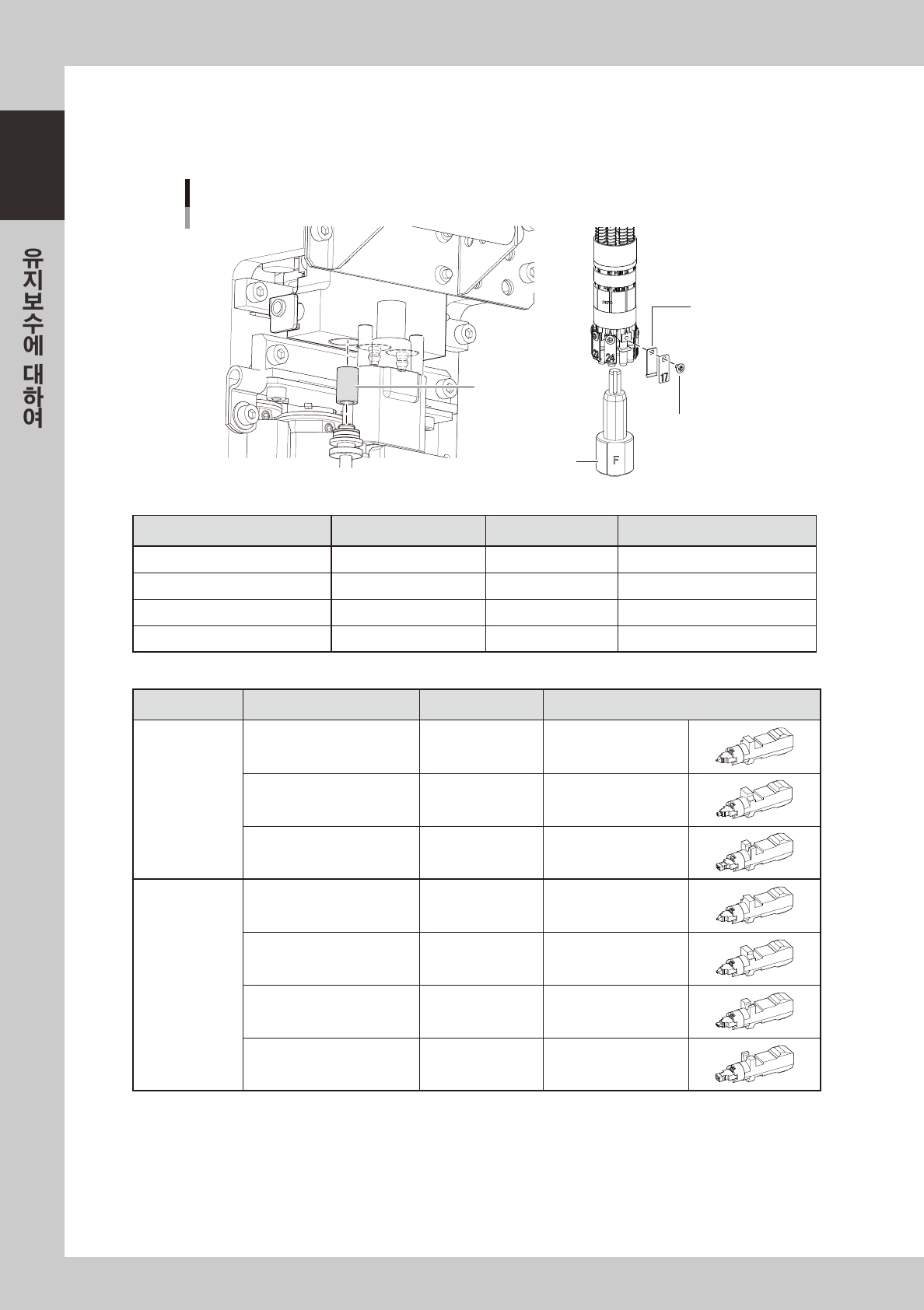

2.2 소모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다 . 본 장비에서는 아래의 부품
이 소모품으로서 준비되어 있으며 , 유지 보수시 필요에 따라 교환합니다 .
2.2.1 MU 헤드 유닛
█
소모품 ( 동봉품 )
소모품
동봉품(MU헤드)
에어 필터
노즐 판스프링
노즐 판스프링 고정용 나사
57102-N 5 - 00
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 판스프링 고정용 나사 SCREW, PAN HEAD 90990-08J016 M2xL2.5
에어 필터 FILTER KLF-M7156-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
1-5
1
■ 소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준
50X 계 노즐
NOZZLE, 500A/510A ASSY. KLF-M87A0-A0X
0402 전용
NOZZLE, 501A ASSY. KLF-M7710-A0X
0603,1005
NOZZLE, 502A ASSY. KLF-M7720-A0X
1608,2012,3216
NOZZLE, 503A/514A ASSY. KLF-M8740-A0X
SOP 등
협인접
51X 계 노즐
NOZZLE, 500A/510A ASSY. KLF-M87A0-A0X
0402 전용
NOZZLE, 511A ASSY. KLF-M8710-A0X
0603 전용
NOZZLE, 512A ASSY. KLF-M8720-A0X
1005,1608
NOZZLE, 513A ASSY. KLF-M8730-A0X
2012,3216,3225
표준
・
협인접
공통노즐
NOZZLE, 504A/515A ASSY. KLF-M8750-A0X
QFP,PLCC등
NOZZLE, 507A/518A ASSY. KLF-M8780-A0X
□ 32mm 이상의대형부품
NOZZLE, 506A/517A ASSY. KLF-M8770-A0X
원통형상부품
기타
BODY, NOZZLE 500/510 KLF-M 87A1-0X X
510A 용 노즐선단부만
BODY, NOZZLE 511 KLF-M8711- 0XX
511A 용 노즐선단부만
BODY, NOZZLE 512 KLF-M8721-0XX
512A 용 노즐선단부만
BODY, NOZZLE 513 KLF-M8731-0XX
513A 용 노즐선단부만
BODY, NOZZLE 501 KLF-M7 711- 0XX
501A 용 노즐선단부만
BODY, NOZZLE 502 KLF-M7721-0XX
502A 용 노즐선단부만
BODY, NOZZLE 303/314 KHY-M7741-00X
503A/514A 용 노즐선단부만
BODY, NOZZLE 306/317 KHY-M7771-00X
506A/517A 용 노즐선단부만
SPRING, NOZZLE KLF-M7713-00X
칩노즐용
SPRING KHN-M7713-000
503/514A,506/517A 용
PIN KHN-M7714-000
503/514A,506/517A 용
CLIP KHN-M7715-001
503/514A,506/517A 용
O-RING 90990-17J013
504/515A 용
O-RING 90990-17J014
507/518A 용
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
1-6
1
2.2.2 HS 헤드 유닛
█
소모품 ( 동봉품 )
에어 필터
로터리 헤드
탈장착 지그
노즐 판스프링
노즐 판스프링 고정용 나사
소모품
동봉품(HS헤드)
57108-N5 -10
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 판스프링 고정용 나사 SCREW, PAN HEAD 90990-08J016 M2xL2.5
에어 필터 FILTER KLF-M7156-00X
로터리 헤드 탈장착 지그 JIG, ROTARY KLF-M88N4-00X HS 헤드 장비 1 대에 한개 부속
■ 소모품 ( 옵션 구입품 )
명칭 부품명칭 부품번호 비고
표준
50X 계 노즐
NOZZLE, 500A/510A ASSY. KLF-M87A0-A0X 0402 전용
NOZZLE, 501A ASSY. KLF-M7710-A0X 0603, 1005
NOZZLE, 502A ASSY. KLF-M7720-A0X 1608, 2012, 3216
협인접
51X 계 노즐
NOZZLE, 500A/510A ASSY. KLF-M87A0-A0X 0402 전용
NOZZLE, 511A ASSY. KLF-M8710-A0X 0603 전용
NOZZLE, 512A ASSY. KLF-M8720-A0X 1005, 1608
NOZZLE, 513A ASSY. KLF-M8730-A0X 2012, 3216, 3225
