2.3 교환부품
본서에서 말하는 교환부품이란 , 고장이나 수명에 의해 기능을 잃으면 장비가 정지될 가능성이 있는 부품이
지만 , 교환 작업후에 장비의 조정이 필요없는 부품을 일컫습니다 . 다음과 같이 부품의 교환방법에 대해서
설명합니다 .

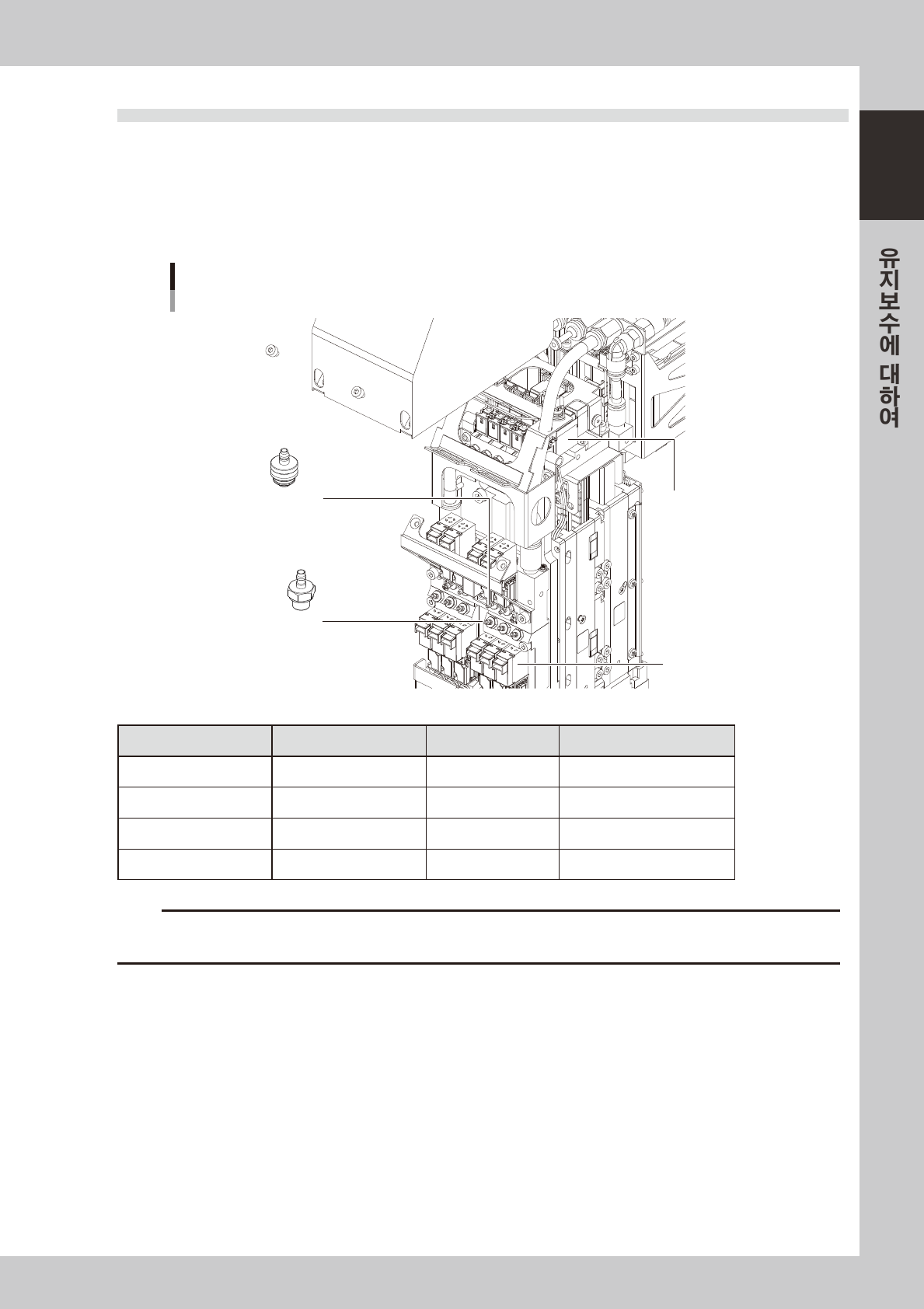

2.3.1 MU 헤드 유닛
교환부품
MU헤드 (커버, 커넥터, 에어호스를 뺀 그림)
전환 밸브
블로우 밸브
조인트
필터측 조인트
57103 -N5 - 0 0
명칭 부품 명칭 부품 번호 비고
블로우 밸브 VALVE KLF-M7152-0 0X MU 헤드 유닛용
전환 밸브 VALVE KLF-M7153-00X MU 헤드 유닛용
조인트 JOINT KLF-M7154-0 0X
필터측 조인트 FILTER JOINT KLF-M7155-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
1-10
1
2.3.2 HS 헤드 유닛
교환부품
HS헤드 (커버, 커넥터, 에어호스를 분리한 그림)
전환 밸브
이젝터 밸브
(안쪽의 3개)
진공펌프 마스터 밸브
필터측 조인트
블로우 압력 전환밸브
57110 -N5- 00
명칭 부품 명칭 부품 번호 비고
전환 밸브 VALVE, SW. UNIT ASSY KL F-M70 61-A1X
진공펌프 마스터 밸브 EJECTOR, UNIT ASSY KLF-M7071-A1X
블로우 압력 전환밸브 EJECTOR, UNIT ASSY KLF-M7071-A1X
이젝터 벨브 EJECTOR, UNIT ASSY KLF-M7070-A1X 안쪽의 3 개
필터측 조인트 FILTER JOINT KLF-M7155-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
1-11
1

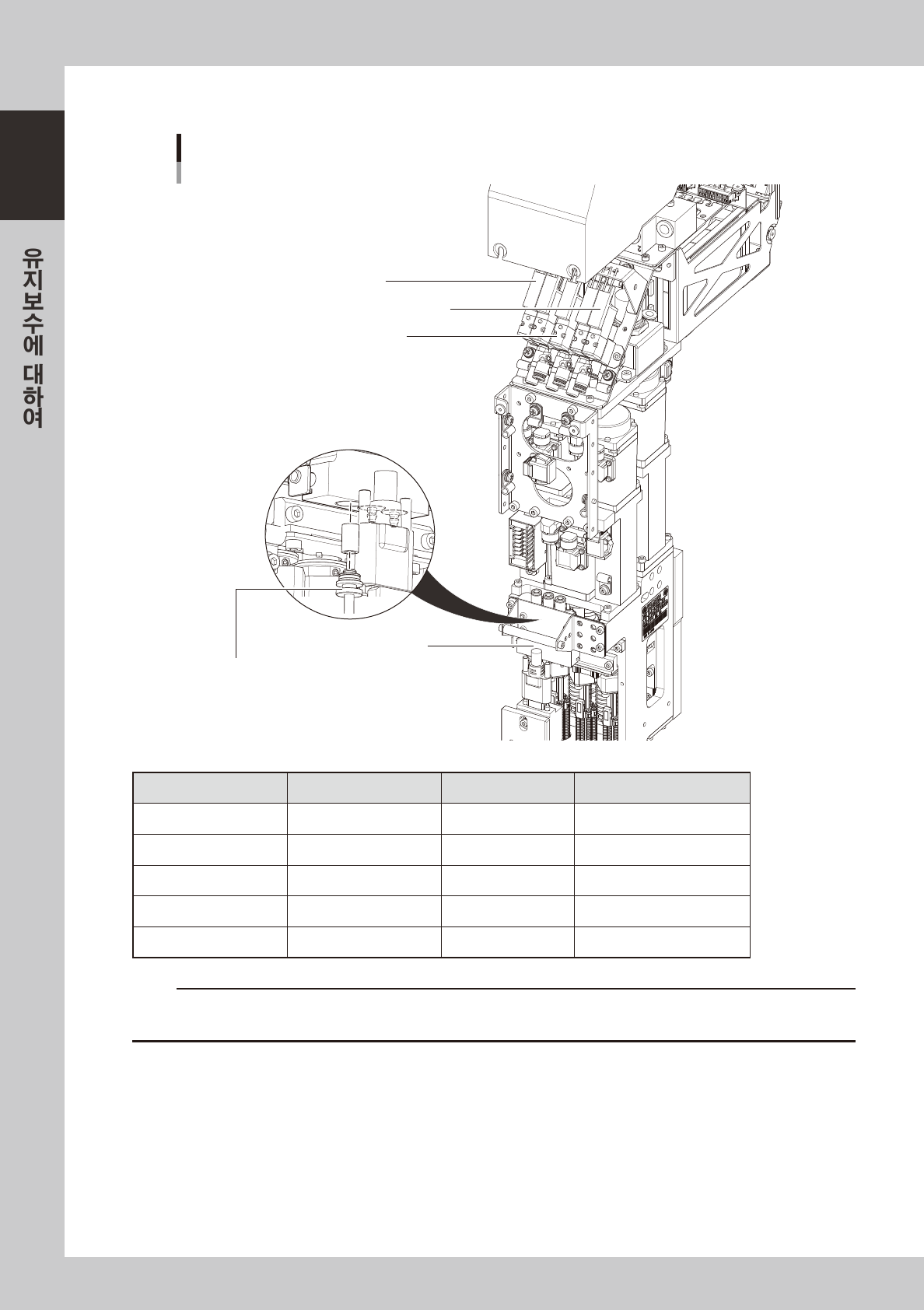

2.3.3 FL 헤드 유닛
교환부품
FL헤드 (커넥터, 에어호스를 분리한 그림)
전환 밸브
필터측 조인트
57111-N5- 0 0
명칭 부품 명칭 부품 번호 비고
전환 밸브 VALVE KLF-M7153-00X
필터측 조인트 FILTER JOINT KLF-M7155-00X
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,발주시에는반드시최신내용인지확인하여주십시오 .
